Описание функционирования
Сварка ВИГ
28 Арт. №:099-000099-EWM08

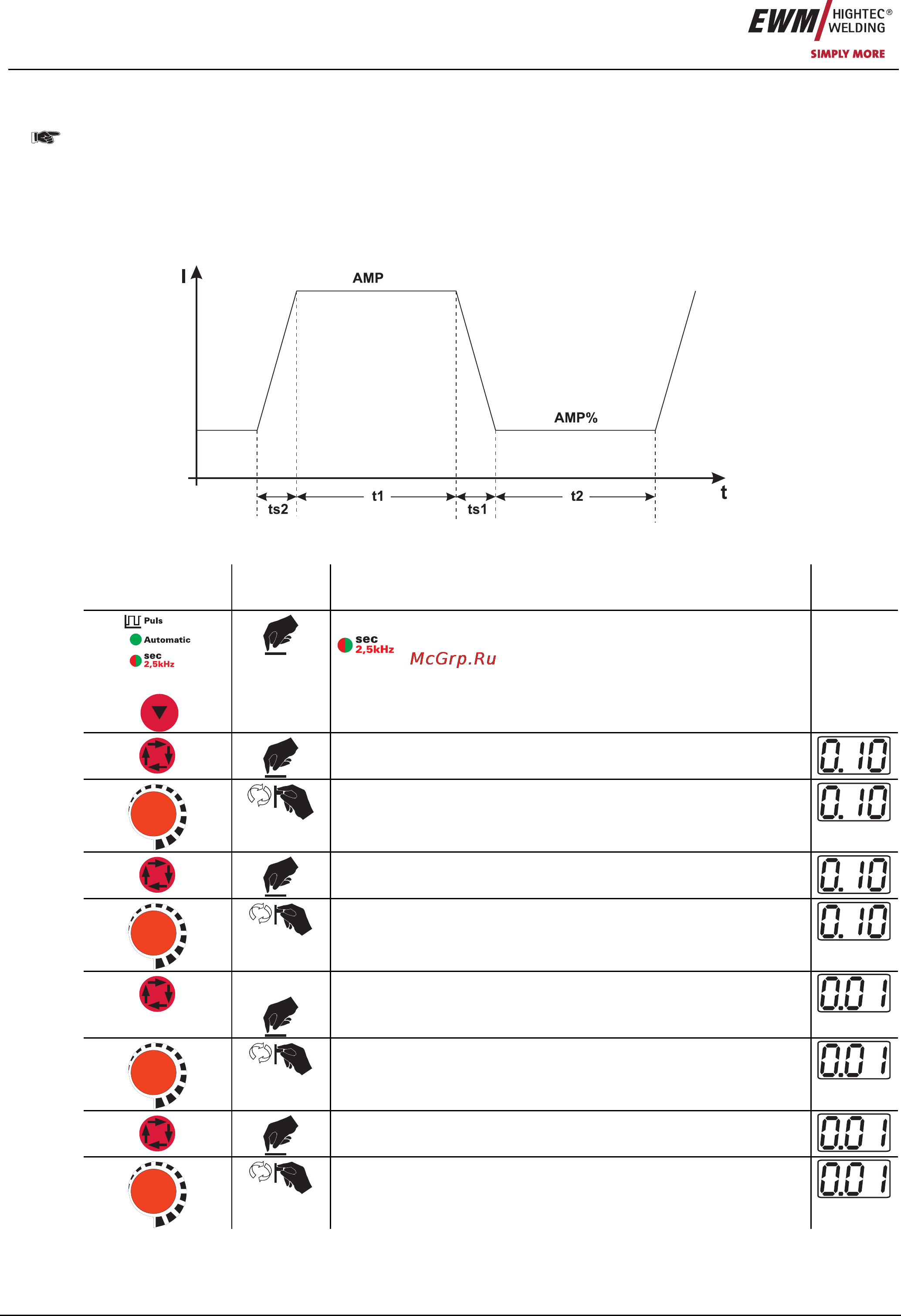

5.3.5 Варианты Импульсная ВИГ
Сварочные аппараты оборудованы импульсным генератором.
В импульсном режиме выполняется попеременное переключение между импульсным (основным) током и
током паузы (уменьшенным током).
5.3.5.1 Импульсный режим (Те
рмический
импульсный)
При Термической импульсной сварке значения времени импульса и паузы (частота до 200 Гц), а также фронты импульса
(ts1 и ts2) вводятся на устройстве управления в секундах.
Рисунок 5-12
Элементы
управления
Действие Результат Индикаци
я
Выбор функции Импульсная сварка ВИГ
Сигнальная лампочка горит зеленым цветом
-
Выбор длительности импульса "t1"
Горит светодиод "Длительность импульса" (см. главу Циклограмма)
Настройка длительности импульса "t1"
Выбор длительности паузы "t2"
Горит светодиод "Длительность паузы" (см. главу Циклограмма)
Настройка времени паузы "t2"
2 с
Выбор значений времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts1"
Переход между значениями времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts2"
