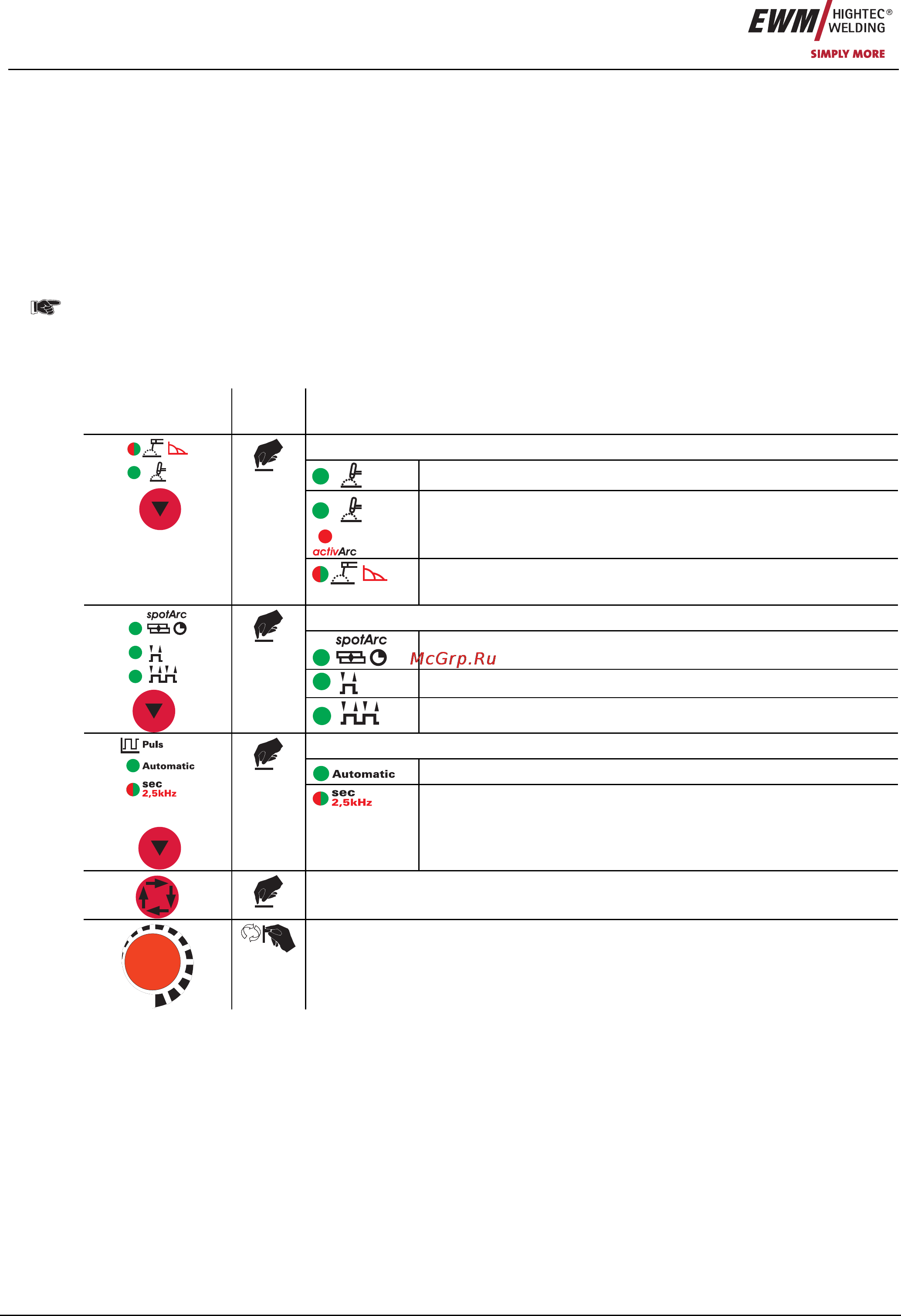

Описание функционирования
Концепции управления
18 Арт. №:099-000099-EWM08
5.2 Концепции управления
Сварочное задание (JOB) можно выбрать двумя способами:
• Ручное, традиционное управление (JOB "0")
• Режим заданий (JOB), сохраненные сварочные задания (JOB 1 - 7)
5.2.1 Ручное, традиционное управление (JOB "0")
При заводских настройках и после каждого сброса устройства управления оно находится в режиме "ручного,
традиционного управления (JOB 0). Это означает, что сварщик каждый раз выполняет настройки, необходимые для
сварки, и приводит их в соответствие с требованиями индивидуально для каждого сварочного задания.
Изменение основных сварочных параметров возможно только в том случае, когда:
• отсутствует сварочный ток и
• ключевой выключатель (дополнительно) установлен в положение "1".
Элементы
управления
Действи
е
Результат
Выбор и индикация метода сварки
Сварка ВИГ
+
Сварка ВИГ activArc
Ручная сварка стержневыми электродами, загорается зелёным
цветом/ Настройка Arcforce, загорается красным цветом
Выбор и индикация режима работы
spotArc (диапазон времени сварки точки 0,01 - 20,0 с)
2-тактный
4-тактный
Выбор и индикация импульсного режима работы.
Автоматика Импульсная ВИГ (частота и баланс)
Импульсная сварка ВИГ со значениями времени, загорается
зеленым цветом / Быстрая импульсная сварки ВИГ DC с частотой и
балансом, загорается красным цветом
Выбор параметров сварки в циклограмме
Настройка параметров сварки
