Описание функционирования
Меню и подменю системы управления аппаратом
50 Арт. №:099-000099-EWM08

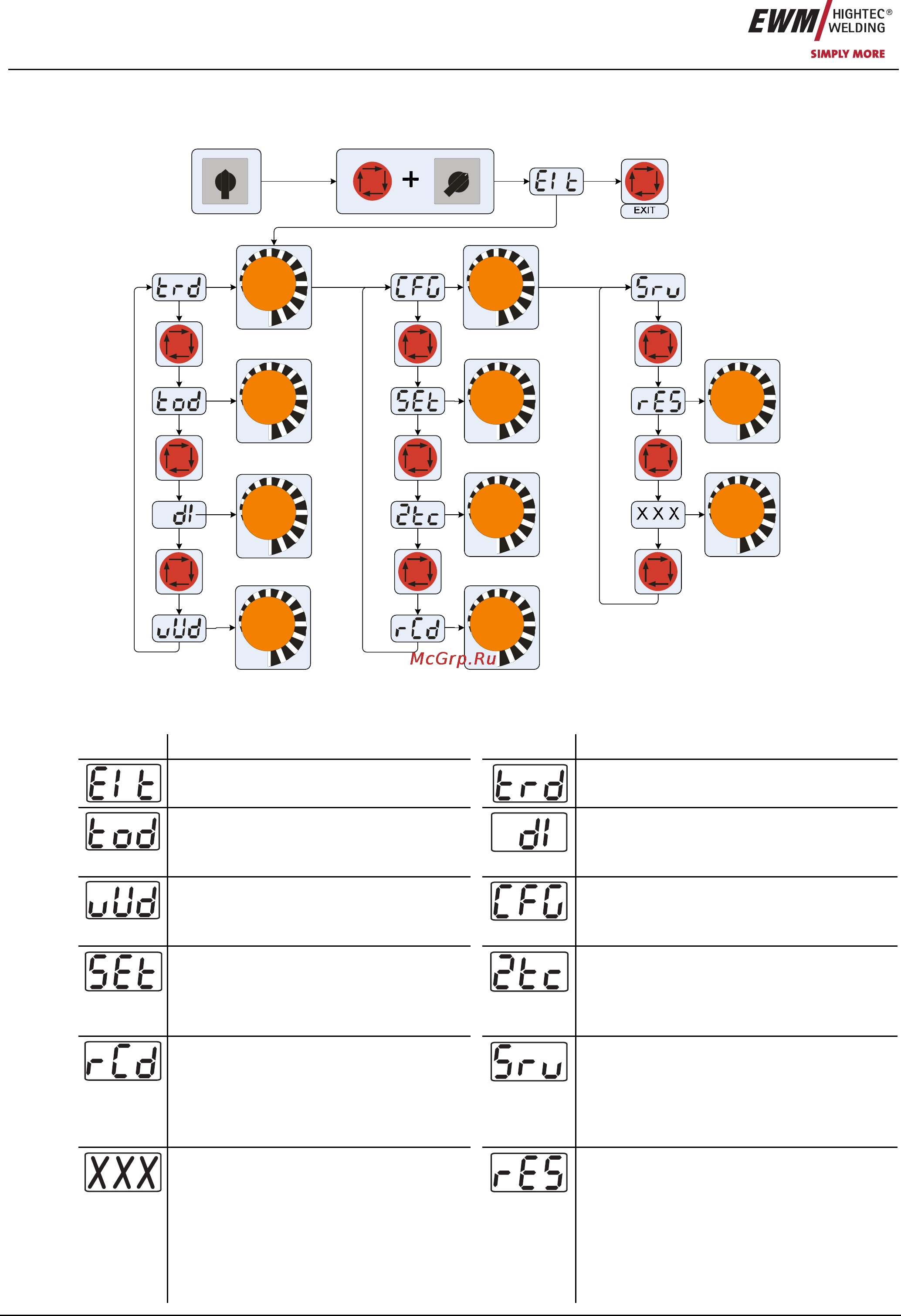

5.8.3 Меню конфигурации аппарата
Меню аппарата содержит основные функции, например, режимы горелки, отображение дисплея и сервисное меню.
0
1
0
1
Рисунок 5-18
5.8.3.1 Дисплей, знач
ения символов
Дисплей Настройка/Выбор
Дисплей Настройка/Выбор
Выйти из меню
Выход (Exit)
Меню Конфигурация горелки
Режим горелки
Настройка: от 1 до 16 (заводская настройка
– 1)
1. Шаг (Delta I)
Настройка: от 1 до 20 (заводская настройка –
1)
Скорость нарастания / спада тока
Настройка: от 1 до 100 (заводская
настройка – 10)
Меню Конфигурация аппарата
Дисплей отображения тока (ВИГ)
Pro = Индикация в процентах:
Abs = Индикация в абсолютных значениях
Специальный режим работы (2-тактная C-
версия)
on = вкл
off = выкл (заводская настройка)
Дисплей отображения тока (ручная
сварка)
on = Отображение фактического значения
off = Отображение заданного значения
(заводская настройка)
Сервисное меню
Изменения в сервисном меню должны
выполнять исключительно специалисты
авторизированными специалистами
сервисного центра!
Сервисное меню
Изменения в сервисном меню должны
выполнять исключительно специалисты
авторизированными специалистами
сервисного центра!
Сброс (Reset) (сброс на заводскую
настройку)
off = выкл. (заводская настройка)
CFG = Сброс значений в меню конфигурации
аппарата
CPL = Полный сброс всех значений и
настроек
