Описание функционирования
Сварка ВИГ
36 Арт. №:099-000099-EWM08

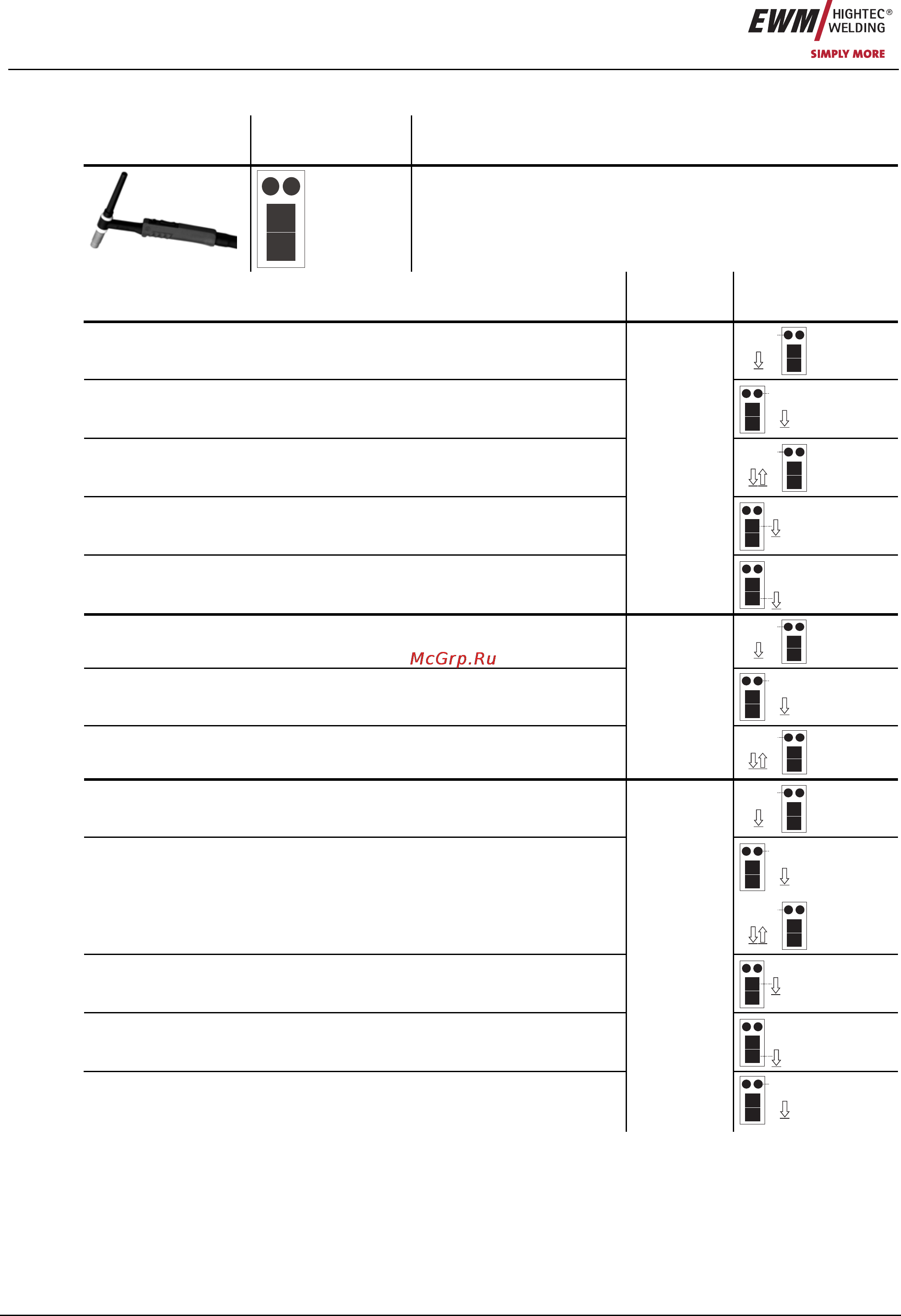

Горелки с функцией Up/Down с двумя кнопками
Рисунок Устройства
управления
Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки (левая)
Кнопка 2 = Кнопка 2 сварочной горелки (правая)
Функции Режим Устройства
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока (функция нарастания)
Up
Плавное понижение сварочного тока (функция снижения)
1
(завод. уста-
новка)
Down
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
2
BRT 1
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Ступенчатое повышение сварочного тока (см. раздел «Установка первого
шага в режиме 4 и 14»
Up
Ступенчатое уменьшение сварочного тока (см. раздел «Установка первого
шага в режиме 4 и 14»
4
Down
Проверка газа
4
BRT 2
> 3 с
