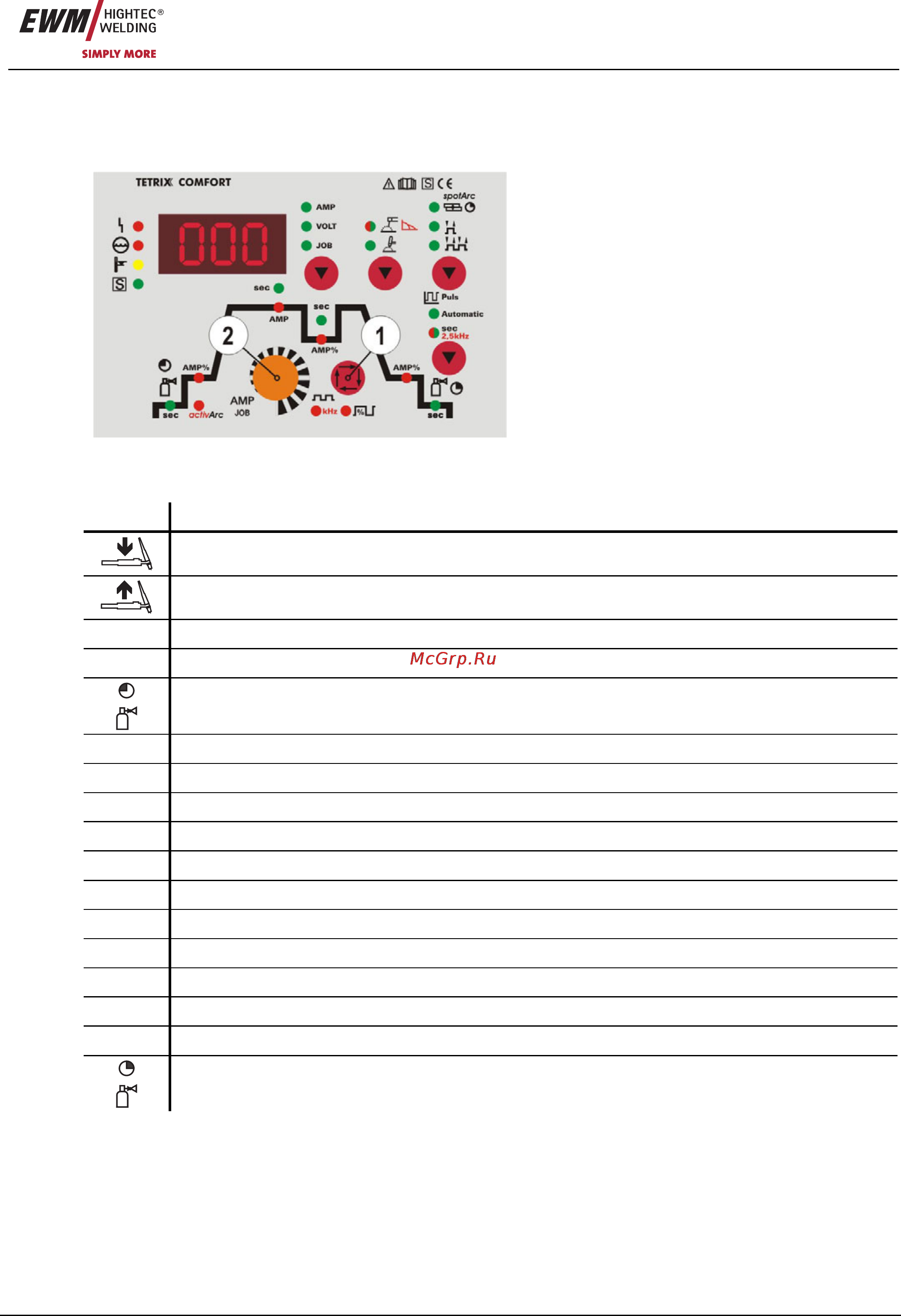

Описание функционирования
Сварка ВИГ
Арт. №:099-000099-EWM08 21
5.3.3 Циклограммы / Режимы работы
С помощью кнопки «Выбор параметров сварки» и ручки-регулятора «Настройка сварочных параметров» можно
регулировать все параметры процесса сварки ВИГ:
Поз. Описание
1
Кнопка "Выбор параметров сварки"
2
Ручка "Настройка параметров сварки"
Рисунок 5-5
5.3.3.1 Условные обо
значения
Символ Значение
Нажать кнопку горелки 1
Отпустить кнопку горелки 1
I Ток
t Время
Предварительная подача газа до начала сварки
I
start
Стартовый ток
t
Up
Время нарастания тока
tP Время сварки точки
AMP Основной ток (от минимального до максимального значения)
AMP% Уменьшенный ток (0% - 100% AMP)
t1 Длительность сварочного импульса
t2 Длительность паузы между импульсами
ts1 Импульсная сварка ВИГ: Время изменения от основного тока (AMP) до уменьшенного тока (AMP%)
ts2 Импульсная сварка ВИГ: Время изменения от уменьшенного тока (AMP%) до основного тока (AMP)
t
Down
Время спада тока
I
end
Ток заварки кратера
Продувка газом после окончания сварки
