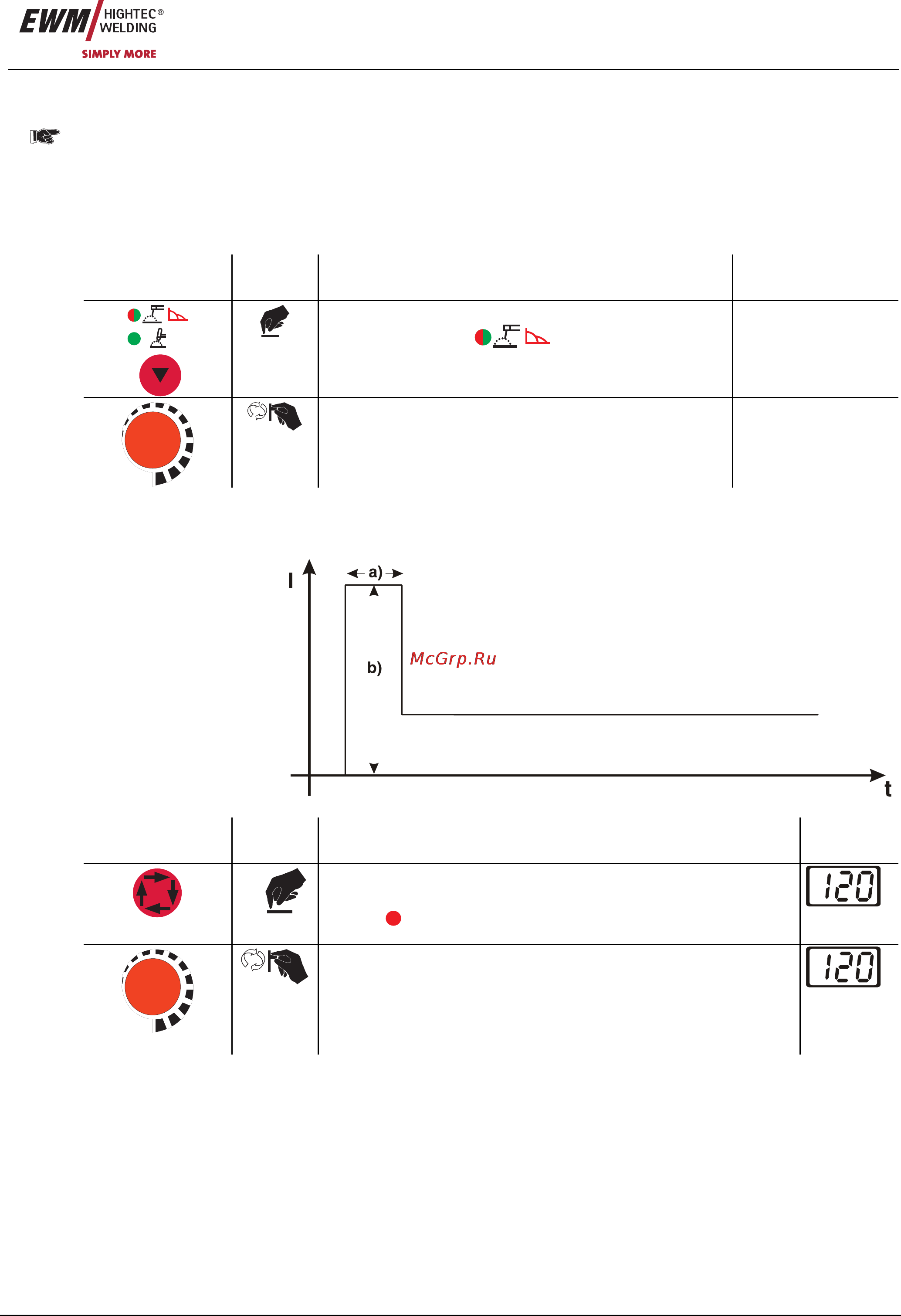

![Ewm TETRIX 300 COMFORT activArc TGD 090-000099-00102 [41/69] Ручная сварка стержневыми электродами](/views2/1027921/page41/bg29.png)
Описание функционирования
Ручная сварка стержневыми электродами
Арт. №:099-000099-EWM08 41
5.4 Ручная сварка стержневыми электродами
Как только будет выбран ручной режим сварки стержневыми электродами, на розетки сварочного тока и на
соединительный газовый штуцер G1/4” на передней панели сварочного аппарата будет подано напряжение
холостого хода!
Установите желтую защитную крышку на соединительный газовый штуцер G1/4” на передней панели
сварочного аппарата!
5.4.1 Выбор и настройка
Элементы
управления
Действие Результат Индикация
Выбор ручной сварки стержневыми электродами
Сигнальная лампочка
горит зеленым цветом.
На индикаторе
показывается
значение тока при
последней сварке.
Настройка сварочного тока. Отображается
сварочный ток
5.4.2 Автоматическое устройство «Горячий старт»
Устройство «Горячий старт» обеспечивает надёжное зажигание дуги, благодаря кратковременному повышению
сварочного тока во время возбуждения дуги.
a) = Время горячего старта
b) = Ток горячего старта
I = Сварочный ток
t = Время
5.4.2.1 Ток горячего старта
Элементы
управления
Действие Результат Индикация
x x
Выбор параметра сварки – тока горячего старта:
Нажимать до тех пор, пока не загорится индикатор тока горячего
старта
AMP%
.
Настройка тока горячего старта.
Настройка осуществляется изготовителем в процентном
соотношении к избранному основному току. Чтобы установить
абсолютные значения тока горячего старта см. раздел
«Дополнительные настройки»
