Описание функционирования
Устройства дистанционного управления
46 Арт. №:099-000099-EWM08
5.6 Устройства дистанционного управления
Питание дистанционных регуляторов осуществляется через специальный 19-контактный разъем. При
необходимости можно приобрести удлинитель любой длины (см. главу «Принадлежности»).
Разрешается подключать только те устройства дистанционного управления, которые описаны в данной
инструкции по эксплуатации! Выключите аппарат, а затем вставьте и зафиксируйте устройство дистанционного
управления.
При включении сварочный аппарат распознает устройство дистанционного управления автоматически.

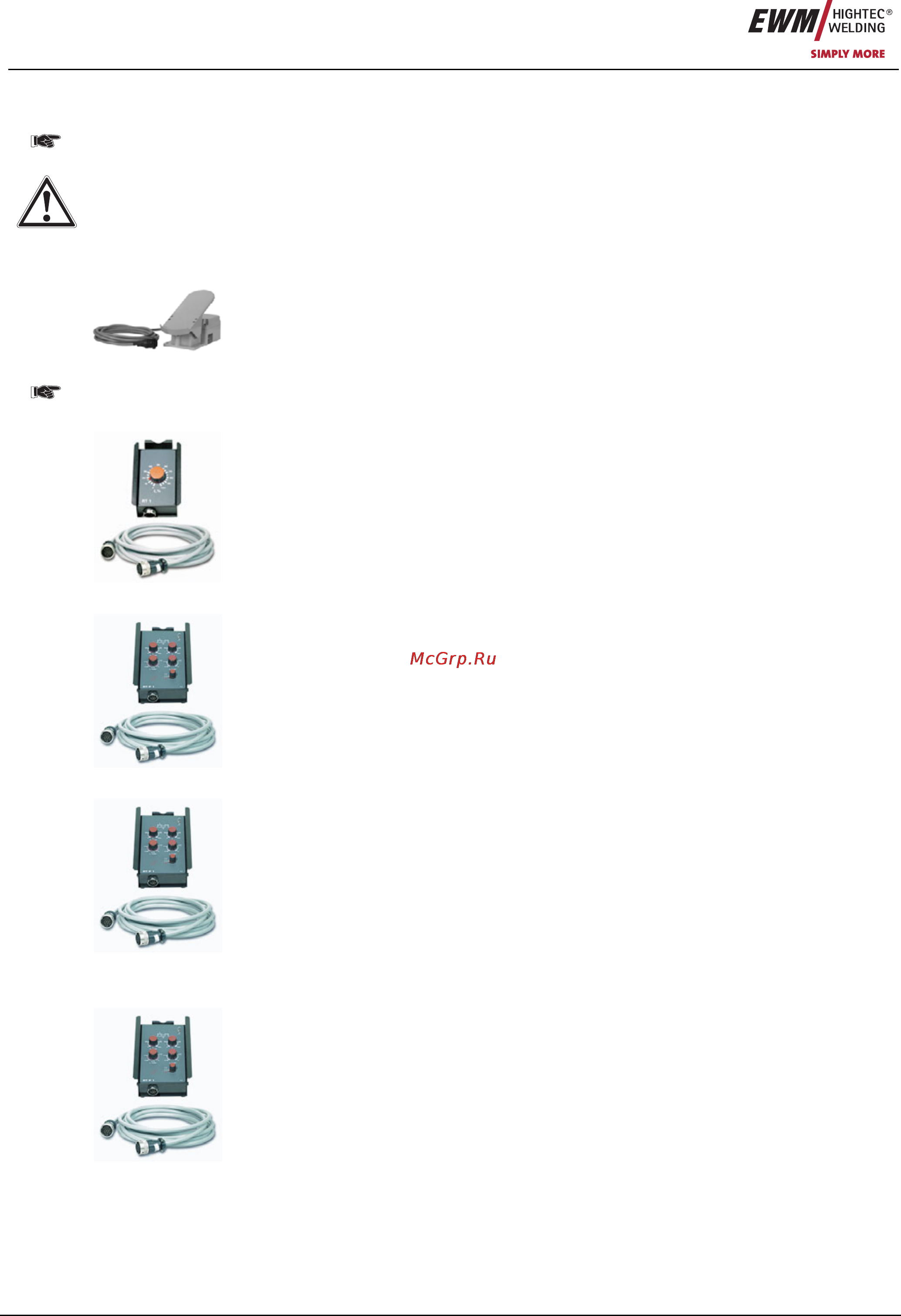

5.6.1 Педаль дистанционного управления RTF 1
Функции
• Плавная регулировка сварочного тока (от 0% до 10%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Старт/стоп процесса сварки
Сварка ActivArc- невозможна в сочетании с ножным дистанционным регулятором RTF 1.
5.6.2 Ручное устройство дистанционного управления RT 1
Функции
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
5.6.3 Ручное устройство дистанционного управления RTP 1
Функции
• ВИГ/ручная сварка.
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Импульсный / Точечный / Нормальный
• Время импульса, точки и паузы имеет плавную регулировку.
5.6.4 Ручное устройство дистанционного управления RTP 2
Функции
• ВИГ/ручная сварка.
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Импульсный / Точечный / Нормальный
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Соотношения импульс-паузы (баланс) регулируется в диапазоне 10-90%.
5.6.5 Ручное устройство дистанционного управления RTP 3
Функции
• ВИГ/ручная сварка.
• Бесст
у
пенчатая рег
у
лировка сварочного тока
(
от 0% до 10%
)
в зависимости от предварительно
выбранного главного тока сварочного аппарата.
• Импульсный / Точечный SpotArc / Нормальный
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Регулировка соотношения импульсов и пауз (баланс) от 10% до 90%.
