Описание функционирования
Интерфейсы для автоматизации
Арт. №:099-000099-EWM08 47
5.7 Интерфейсы для автоматизации
Источники сварочного тока характеризуются очень высокой надежностью.
Эта высокая надежность сохраняется и при работе с периферийными устройствами механизированной сварки при
условии, что эти периферийные устройства соответствуют тем же критериям, в частности, в отношении изоляции
относительно питающей электросети.
Такая надежность обеспечивается использованием трансформаторов, отвечающих требованиям стандарта VDE 0551.
Серийные сварочные аппараты подготовлены для механизированной сварки.
Применять только установленные кабели управления!

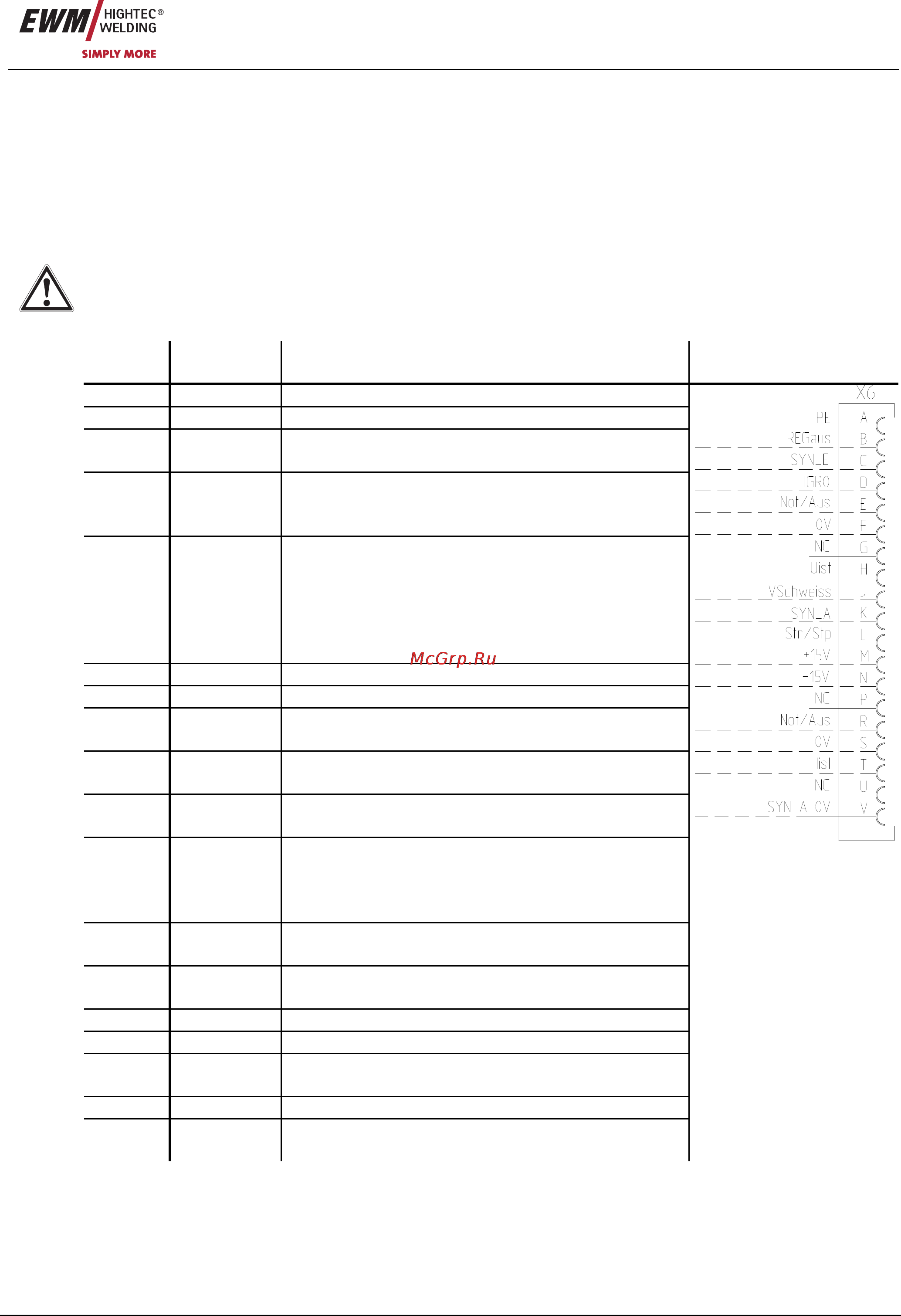

5.7.1 Интерфейс для автомата ВИГ
Контакт
Форма
сигнала
Обозначение Схема
A Выход PE Подключение экрана кабеля
B Выход REGaus Исключительно для обслуживания
C Вход SYN_E Синхронизация для режима "Главный-
подчиненный"
D Выход
(откр. кол.)
IGRO Сигнал протекания тока I>0 (макс. нагрузка
20 мА / 15 В)
0 В = Сварочный ток
E
+
R
Вход Авар./выкл. Аварийное выключение для отключения
вышестоящего источника тока.
Для использования этой функции
необходимо снять перемычку 1 на плате
T320/1 сварочного аппарата! Контакт
разомкнут = сварочный ток выключен
F Выход 0V Опорный потенциал
G - NC не используется
H Выход Uist Напряжение сварки, измерено на контакте F,
0-10 В (0 В = 0 В, 10 В = 100 В)
J Vschweiss Зарезервировано для специальных
применений
K Выход SYN_A Синхронизация для режима "Главный-
подчиненный"
L Вход Str/Stp Старт / стоп сварочного тока, соответствует
кнопке горелки.
Может использоваться только в 2-тактном
режиме работы. +15 В = старт, 0 В = стоп
M Выход +15 В Напряжение питания
+15 В, макс. 75 мА
N Выход -15 В Напряжение питания
-15 В, мaкс. 75 мA
P - NC не используется
S Выход 0V Опорный потенциал
T Выход Iist Сварочный ток, измерен на контакте F;
0-10 В (0 В = 0 A, 10 В = 1000 A)
U NC
V Выход SYN_A 0 В Синхронизация для режима "Главный-
подчиненный"
