Описание аппарата
TETRIX 300 COMFORT activArc
Арт. №:099-000099-EWM08 13

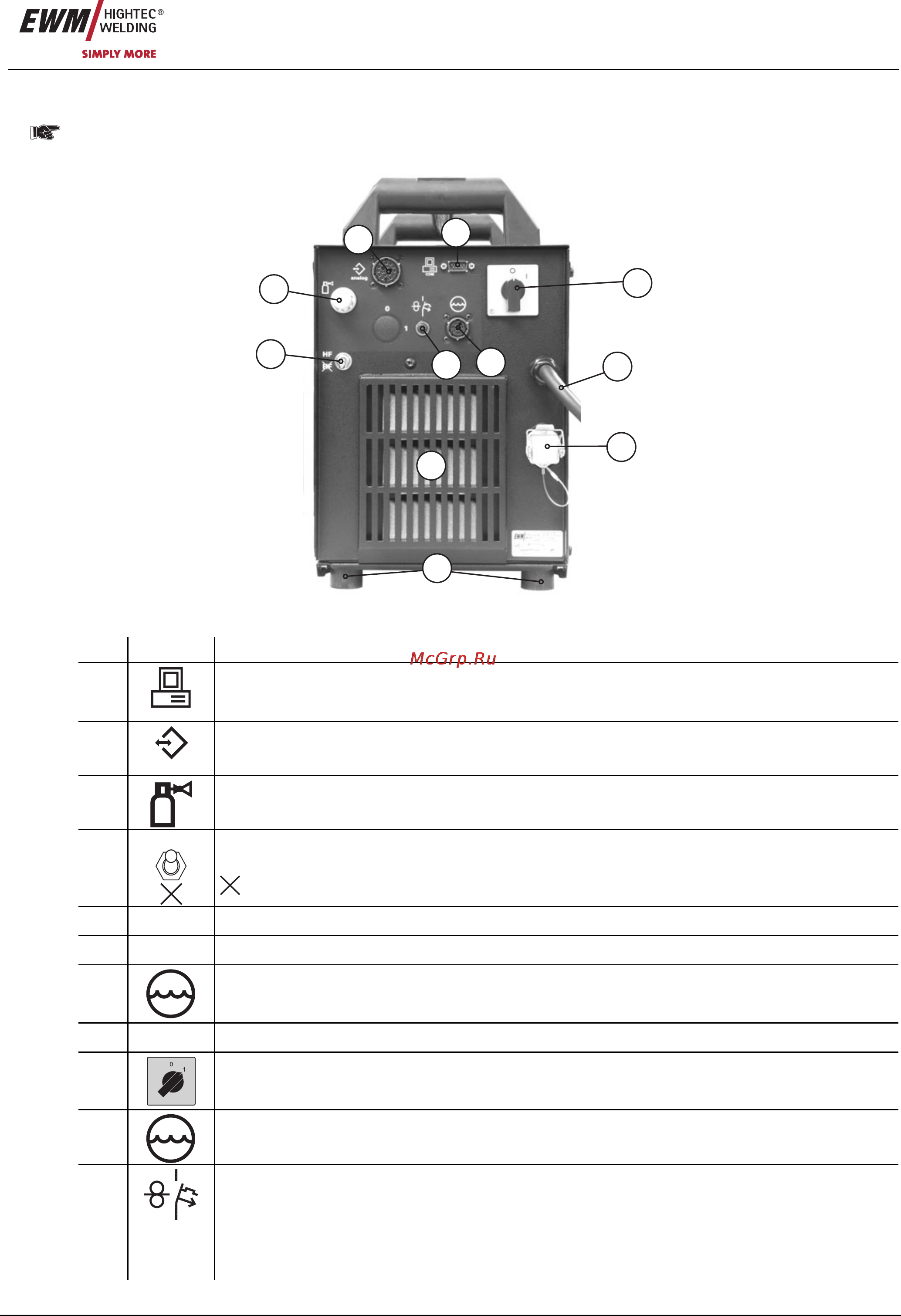

4.1.2 Вид сзади
В тексте описания приводится максимально возможная конфигурация аппарата.
Либо следует провести дооборудование дополнительным разъёмом подключения (см. главу Принадлежности).
6
7
4
3
2
1
10
5
9
11
8
Рисунок 4-2
Поз. Символ Описание 0
1
COM
Интерфейс ПК, последовательный (9-контактная розетка D-SUB)
2
analog
19-контактная розетка (опция)
Аналоговый интерфейс для подключения автомата
3
Присоединительный штуцер G1/4"
для подключения защитного газа к редуктору
4
HF
HF
Переключатель способов зажигания дуги
HF
= высокочастотное зажигание дуги
HF
= Liftarc (контактное зажигание дуги)
5
Резиновые ножки
6
Выпускное отверстие для охлаждающего воздуха
7
4-контактная розетка
напряжение питания охладителя
8 Сетевой кабель
9
Главный выключатель, включение/выключение сварочного аппарата
10
8-контактная розетка
подключение кабеля управления охладителя
11
42V/4A
Кнопка "Предохранитель-автомат"; Предохранитель:
• Узел зажигания
• Газовый клапан
• Периферийные устройства на 7-контактных цифровых интерфейсах (задняя сторона аппарата)
Нажатием кнопки вернуть сработавший предохранитель-автомат в исходное состояние
