Описание функционирования
Сварка ВИГ
30 Арт. №:099-000099-EWM08
5.3.6 Сварка ВИГ- activArc
Метод EWM-activArc: благодаря динамичной системе регуляторов, в случае изменения расстояния между сварочной
горелкой и расплавом, например, при ручной сварке, обеспечивается как можно более постоянная подаваемая
мощность. Падение напряжения вследствие сокращения растояния между горелкой и сварочной ванной компенсируется
ростом тока (ампер на вольт - А/В), а также изменяется полярность. Это предотвращает приклеивание вольфрамового
электро
д
а в расплаве и снижает количество вольфрамовых включений. Полезно в первую очередь при сварке
прихватками и точечной сварке.
ВИГ activArc в комбинации с одним из вариантов импульсной сварки "Автоматика Импульсная ВИГ" или "Импульсная кГц
(металлургическая импульсная)" дополнительно повышает положительные свойства метода в зависимости от
поставленной задачи.

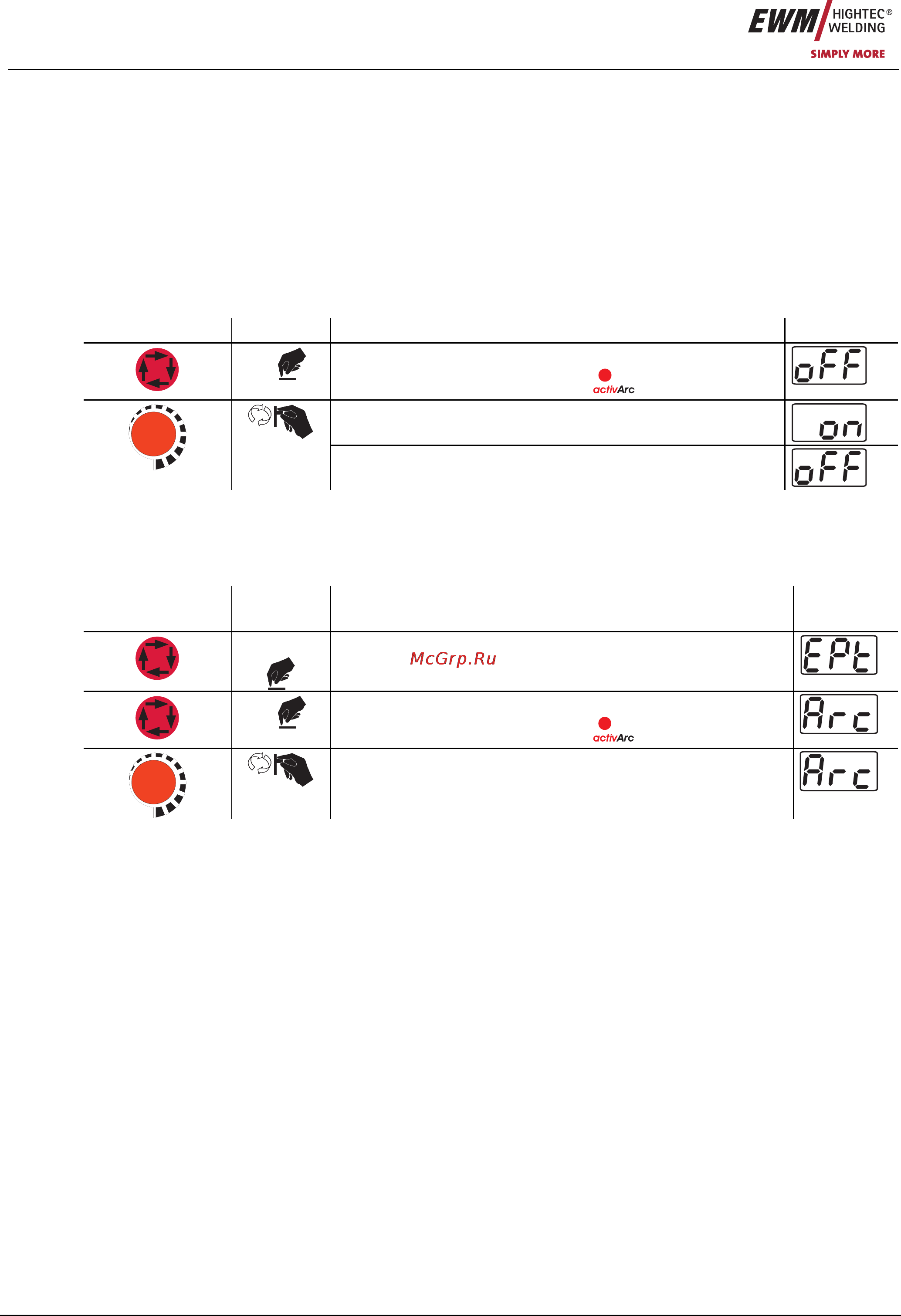

Орган управления Действие Результат Индикация
x x
Выбор параметра activArc
Нажимать до тех пор, пока индикатор
не начнёт мигать
• Включить параметр
• Выключить параметр
Настройка параметров
Параметр activArc (Регулировка) можно индивидуально настроить с учетом сварочного задания (толщины листа). На
заводе-изготовителе этот параметр согласован с силой сварочного тока.
• Метод activArc необходимо выбрать предварительно (сигнальная лампочка activArc горит, не мигая).
Элемент
управления
Действие Результат Индикация
4 с
Выбор значения параметра activArc
x x
Выбор значения параметра activArc
Нажимать до тех пор, пока индикатор
не начнет мигать
Настройка значения параметра
• Увеличение значения параметра (А/В)
• Уменьшение значения параметра (А/В)
