Описание функционирования
Дополнительные настройки
Арт. №:099-000099-EWM08 45

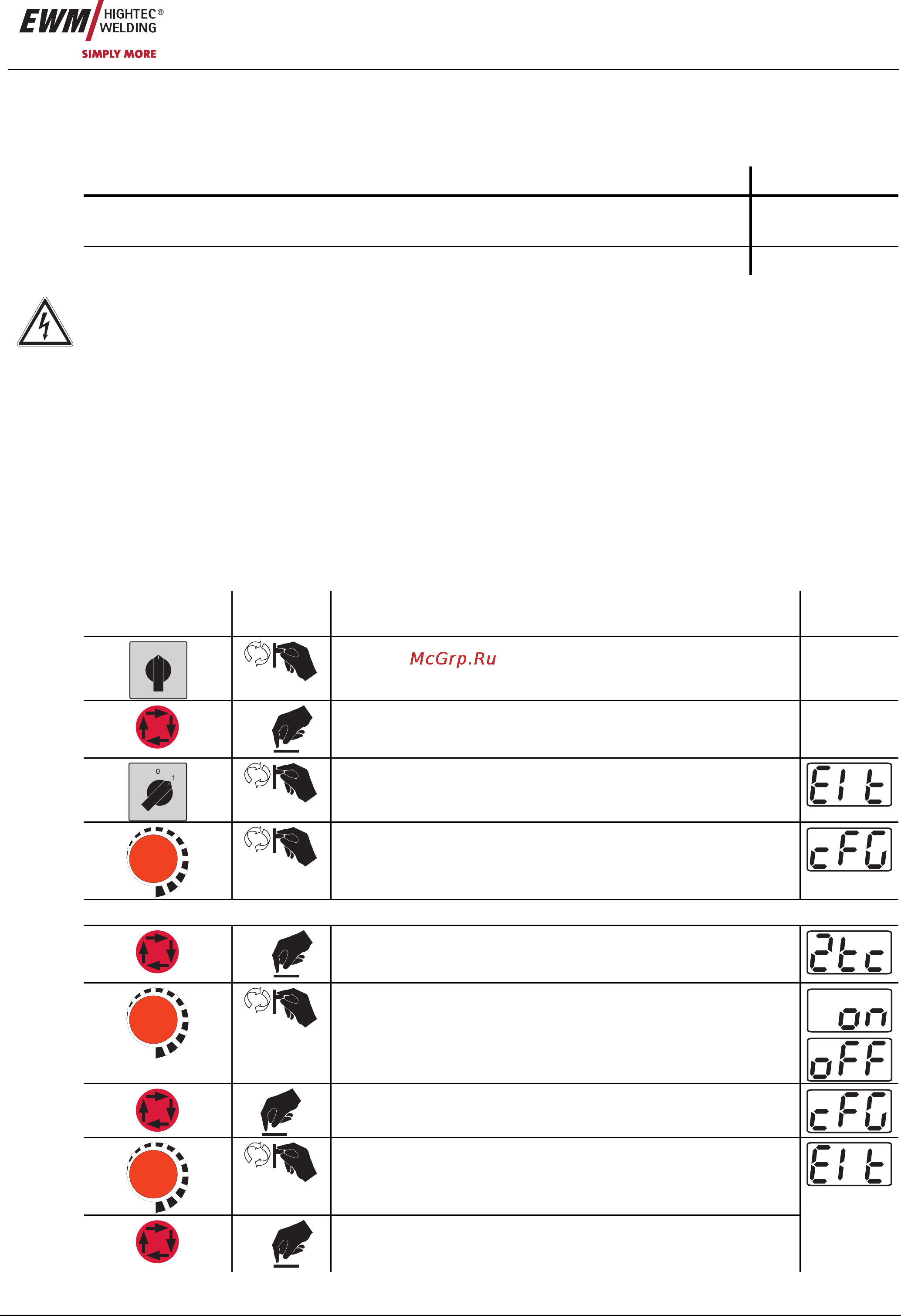

5.5.3 Конфигурация горелки ВИГ с потенциометром
При подключении сварочной горелки с потенциометром необходимо внутри сварочного аппарата изъять
перемычку- JP27 на плате T320/1.
Конфигурация сварочной горелки Настройка
Стандартная сварочная горелка для сварки ВИГ или горелка с функцией нарастания и спада
тока (Up-Down) (заводская настройка)
: JP27
Сварочная горелка с потенциометром JP27
Соблюдайте правила техники безопасности, приведенные в руководстве по эксплуатации!
Соблюдайте правила предупреждения несчастных случаев!
Все работы по переоборудованию или установке дополнительного оборудования должны выполняться
квалифицированным электриком согласно действующим предписаниям VDE.
Перед тем, как открывать, вынуть вилку сетевого кабеля из розетки!
Простого выключения недостаточно. Подождать 2 минуты, пока не разрядятся конденсаторы.
Перед повторным пуском в эксплуатацию обязате
льно до
лжны быть проведены повторные испытания
согласно VDE 0702, VBG 4 и VBG 15!
Более подробные указания см. в стандартном руководстве по эксплуатации вашего сварочного аппарата.
5.5.4 Переключение между процентным и абсолютным сварочными токами
Сварочные токи старта, снижения и завершения (экспертное меню) могут отражаться на дисплее аппарата в виде
процентов (заводская установка) или в абсолютных значениях.
5.5.4.1 Выбор и настройка
Элементы
управления
Действие Результат Индикация
0
1
Выключить сварочный аппарат
-
4 с
Нажать и удерживать кнопку
-
Включить сварочный аппарат.
Выбрать пункт Конфигурация «CFG»
Изменяемый параметр и соответствующее значение отображаются на дисплее в режиме мигания.
1 x
Нажимать, пока на экране не появится пункт меню "SEt"
Выбрать метод настройки:
• Pro = установка тока в процентах (от 1% до 200%)
• Abs = установка тока в абсолютных значениях (от Imin до Imax)
Выбрать пункт меню Конфигурация «CFG» (Отмена)
Выбрать пункт меню Конфигурация "Eit" (Отмена)
1 x
Отменить "Eit" (Выход)
Сварочный аппарат будет инициализирован заново.
