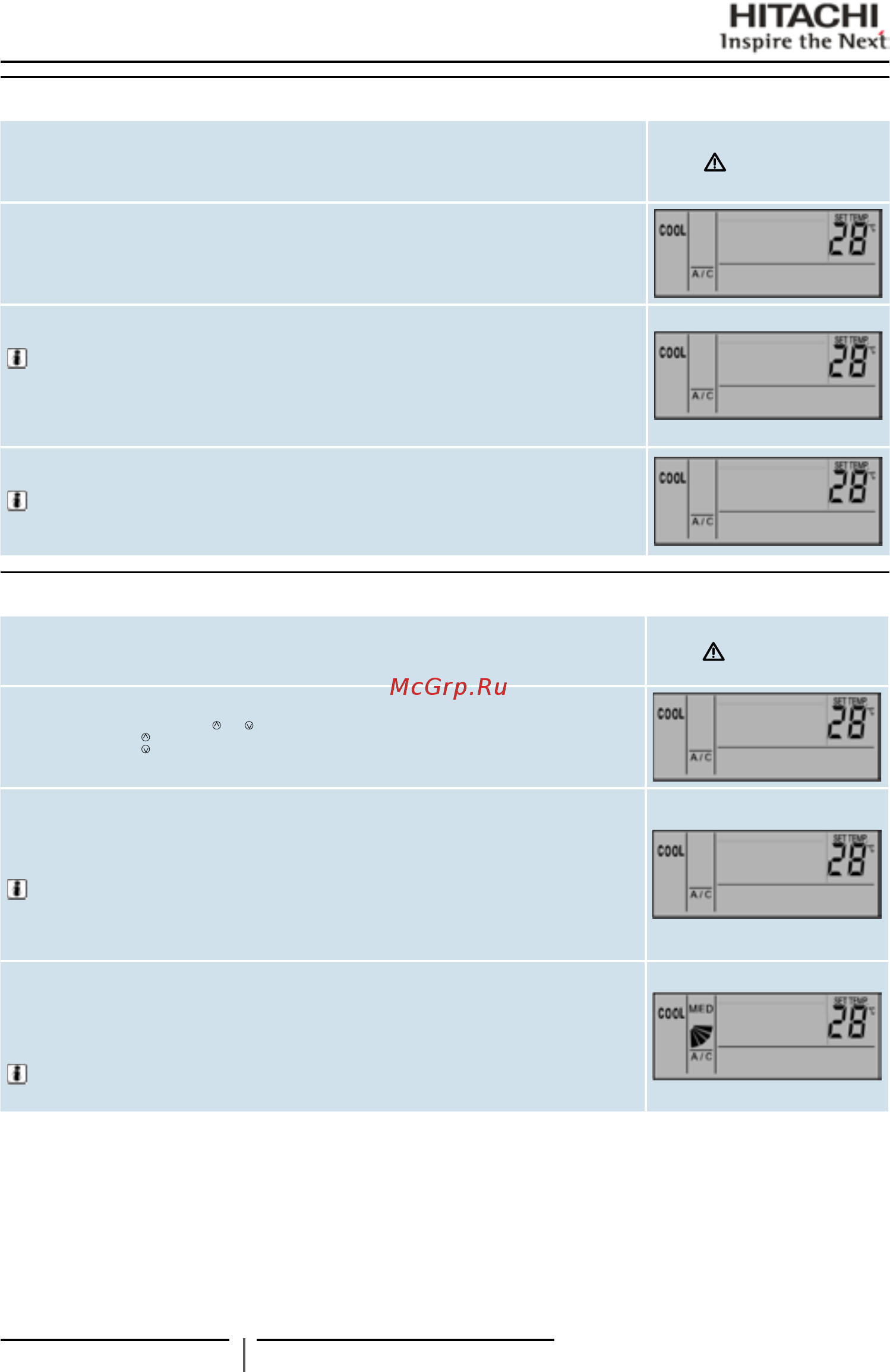

Hitachi RAS-20FSN1Q [10/72] Порядок включения системы в режиме охлаждения нагрева осушения или вентиляции
![Hitachi RAS-30FSN1Q [10/72] Порядок включения системы в режиме охлаждения нагрева осушения или вентиляции](/views2/1321832/page10/bga.png)
2.3 ПОРЯДОК ВКЛЮЧЕНИЯ СИСТЕМЫ В РЕЖИМЕ ОХЛАЖДЕНИЯ, НАГРЕВА, ОСУШЕНИЯ ИЛИ ВЕНТИЛЯЦИИ
Перед включением системы
● Включите питание приблизительно за 12 часов до пуска системы (кроме случаев, когда прекращение питания было
недолгим). Не запускайте систему сразу после включения питания: если масло не успело нагреться, пуск приведет к по-
вреждению компрессора.
● Убедитесь, что наружный блок не покрыт льдом или снегом. Удалите снег и лед, если они имеются, теплой водой (с темпе-
ратурой не выше 50 °С). Вода горячее 50 °С может повредить пластмассовые детали.
ВНИМАНИЕ
1. Включите источник питания.
На ЖК-дисплее отображаются три вертикальные линии и текст A/C или VENTI.
2. Нажмите кнопку MODE.
Нажимайте кнопку MODE, пока на дисплее не отобразится индикатор нужного режима. Режимы меняются в последователь-
ности COOL, HEAT, DRY, FAN (для моделей, которые не поддерживают режим нагрева, – COOL, DRY, FAN). (В примере, по-
казанном на рисунке, выбран режим охлаждения COOL.)
3 Нажмите кнопку RUN/STOP.
Включается индикатор RUN (красный). Система запускается автоматически.
ПРИМЕЧАНИЕ
Настройка температуры, скорости вентилятора и положения жалюзи: введенная
настройка сохраняется в памяти и применяется по умолчанию. О том, как изменить
настройку, см. главу «Порядок настройки температуры, скорости вентилятора и по-
ложения жалюзи», стр. 6.
4 Останов системы
Вновь нажмите кнопку RUN/STOP. Включается индикатор RUN (красный). Система останавливается автоматически.
ПРИМЕЧАНИЕ
Если система работала в режиме нагрева, то после ее выключения вентилятор мо-
жет продолжать работать еще около 2 минут.
2.4 ПОРЯДОК НАСТРОЙКИ ТЕМПЕРАТУРЫ, СКОРОСТИ ВЕНТИЛЯТОРА И ПОЛОЖЕНИЯ ЖАЛЮЗИ
НЕ нажимайте кнопку OK.
● Кнопка OK применяется только при техническом обслуживании.
● Если вы по ошибке нажали кнопку OK и система переключилась в режим проверки, еще раз нажмите и удерживайте кноп-
ку OK около 3 секунд, отпустите, подождите 10 секунд и вновь нажмите.
● Система переключается в нормальный режим.
ВНИМАНИЕ
Настройка температуры
● Задайте температуру кнопками TEMP или .
● Каждое нажатие кнопки увеличивает заданную температуру на 1 °С (верхний предел – 30 °С).
● Каждое нажатие кнопки уменьшает заданную температуру на 1 °С (нижний предел в режимах охлаждения, осушения и
вентиляции – 19 °С, в режиме нагрева – 17 °С). (В примере, показанном на рисунке, установлена температура 28 °С.)
Настройка скорости вентилятора
● Нажмите кнопку FAN SPEED.
● При каждом нажатии кнопки FAN SPEED настройка скорости меняется: HIGH (высокая), MEDIUM (средняя), LOW (низкая)
и т.д.
● В нормальных условиях рекомендуется использовать высокую (HIGH) скорость.
(В примере, показанном на рисунке, установлена средняя (MED) скорость.)
ПРИМЕЧАНИЕ
В режиме осушения (DRY) вентилятор автоматически переключается на низкую ско-
рость (LOW) независимо от текущей настройки (которая продолжает отображаться
на дисплее).
Настройка положения жалюзи
● Нажмите кнопку LOUVER: жалюзи начинают покачиваться. При следующем нажатии кнопки жалюзи останавливаются в
текущем положении. Каждое нажатие кнопки включает или останавливает движение жалюзи.
● Фиксированное положение
На дисплее отображается направление потока воздуха.
● Автоматическое покачивание
На дисплее отображается текущее положение жалюзи.
ПРИМЕЧАНИЕ
В режиме нагрева автоматически изменяется угол наклона жалюзи.
6 PMML0201A-RU rev. 2 - 05/2011 - P5414705
