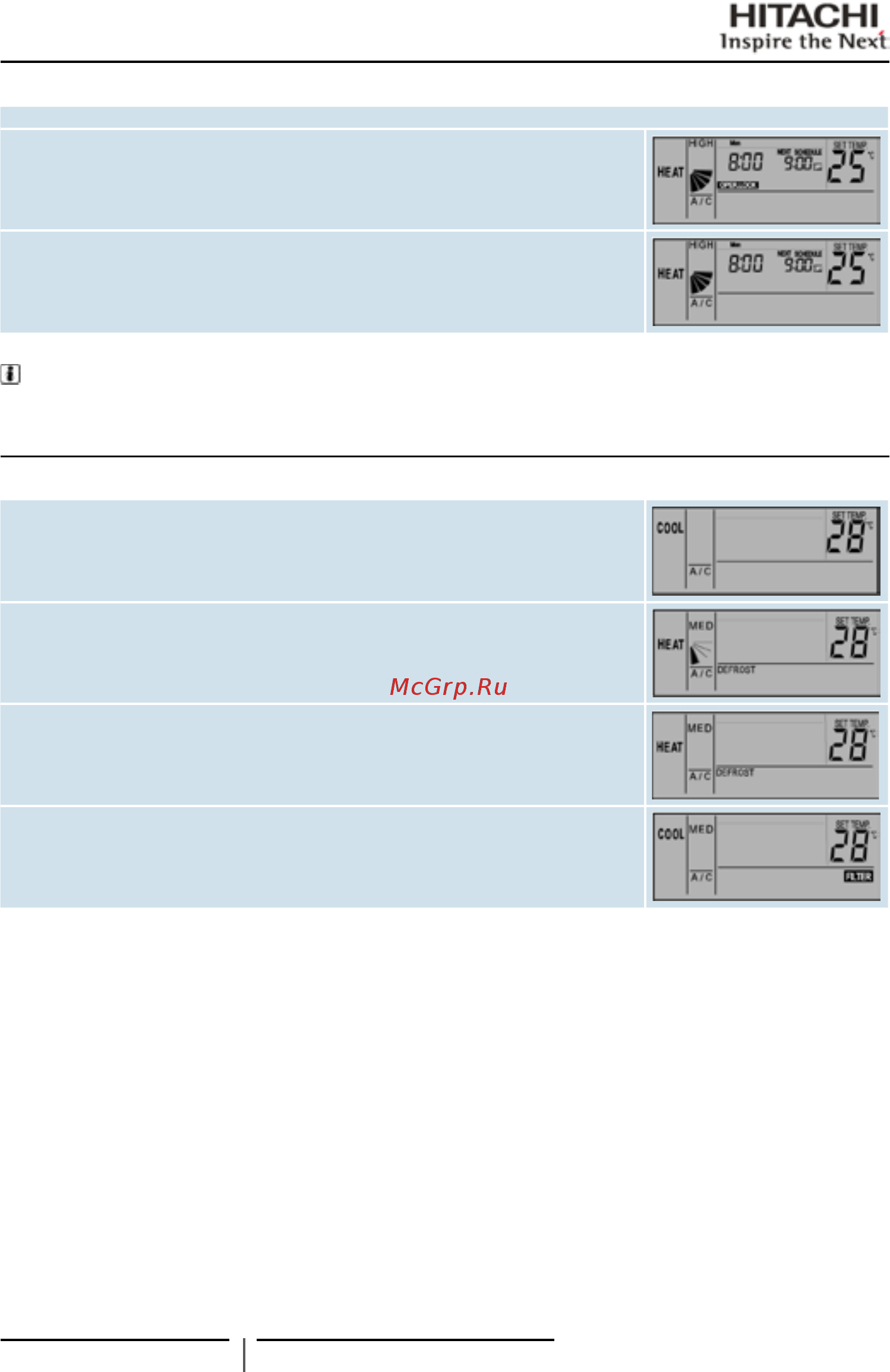

Блокировка кнопок
Чтобы предотвратить неверное использование кнопок
(1)
, их можно заблокировать.
1. В нормальном режиме управления нажмите и удерживайте более 3 секунд кнопки SELECT (▲ ▼). Активируется режим
блокировки, включается индикатор OPER.LOCK. Если нажать кнопку, пока действует режим блокировки, индикатор
OPER.LOCK начинает мигать.
Отмена
Чтобы отключить режим блокировки, нажмите кнопки (▲ ▼) SELECT и удерживайте более 3 секунд. Пульт возвращается в
обычный режим, индикатор OPER.LOCK отключается.
ПРИМЕЧАНИЕ
(1)
Посредством настройки дополнительных функций F8~Fb возможно заблокировать изменение режима работы, уставки
температуры, расхода воздуха и положения жалюзи. Такую настройку можно выполнить с помощью CSNET или вспомога-
тельного пульта дистанционного управления.
2.9 ИНДИКАЦИЯ ПРИ НОРМАЛЬНОЙ РАБОТЕ КОНДИЦИОНЕРА
● Термостат
При поступлении сигнала термостата вентилятор переключается на низкую скорость, при этом индикация на дисплее не
меняется (только в режиме нагрева.)
● Оттаивание
Во время цикла оттаивания включен индикатор DEFROST.
Вентилятор внутреннего блока выключен или вращается с низкой скоростью (в зависимости от настройки).
Жалюзи устанавливаются горизонтально, т.е. под углом 35°. Однако индикатор положения жалюзи остается прежним. (На
рисунке представлен пример индикации во время оттаивания.)
Когда во время цикла оттаивания кондиционер останавливается, красный индикатор работы выключается.
При этом на дисплее остается надпись DEFROST. По окончании цикла оттаивания блок включается.
● Фильтр
Засорение фильтра: если фильтр забился пылью, включается индикатор FILTER.
Чистка фильтра: после очистки фильтра нажмите кнопку RESET. Индикатор FILTER выключается.
12 PMML0201A-RU rev. 2 - 05/2011 - P5414705
