Hitachi RAS-20FSN1Q [22/72] Установка

> 300

> 10

> 400

> 500 + h2/2

> 300

> 200

> 300

> 400

Минимальные требования к пространству для технического обслуживания рассчитываются следующим образом:

● Если спереди и позади блока нет стен, то минимальное свободное пространство перед блоком (-A-) должно иметь ширину 500 мм, а позади

блока (-B-) – 300 мм.

● Если перед блоком находится стена выше 1500 мм, расстояние до нее (-A-) должно быть не меньше (500 + h2/2) мм.

● Если за блоком находится стена выше 500 мм, расстояние до нее (-B-) должно быть не меньше (300 + h1/2) мм.

● Если перед блоком находится стена -C-, в ней необходимо проделать вентиляционное отверстие.

● Если блок установлен в замкнутом пространстве или если расстояние до навеса меньше 1500 мм, необходимо смонтировать воздуховоды,

которые предотвратят возврат воздуха из нагнетательного во всасывающее отверстие.

● Если над блоком нависают какие-либо преграды, мешающие движению воздуха, необходимо оставить свободное пространство по бокам блока.

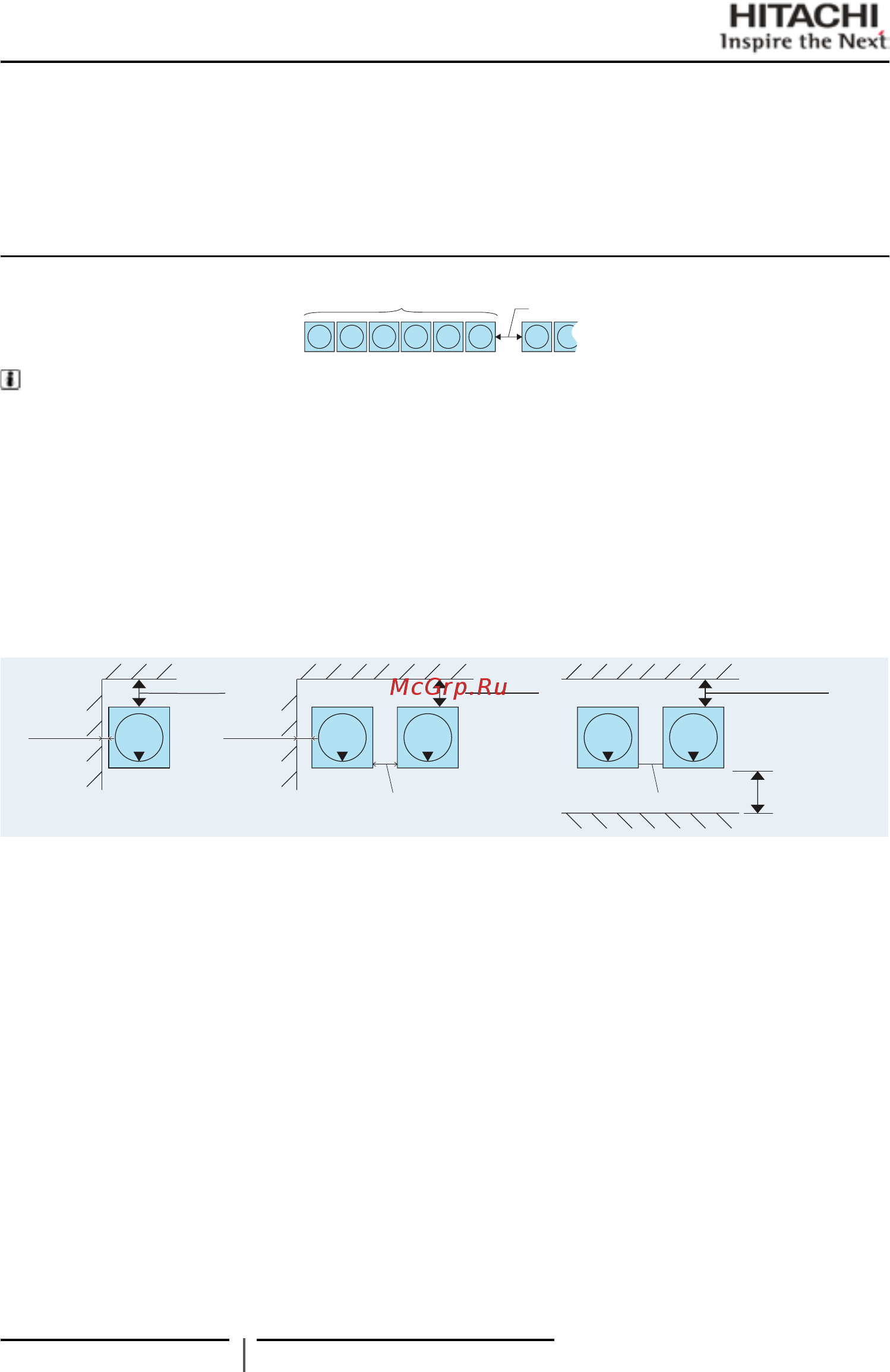

7.3 УСТАНОВКА

>1000

ПРИМЕЧАНИЕ

● Вид сверху. Все размеры указаны в миллиметрах. Стрелкой ▼ обозначена передняя сторона блока.

● Следующие минимальные расстояния рассчитаны на стандартный монтаж и техническое обслуживание агрегатов,

работающих в режиме охлаждения при температуре наружного воздуха не выше 35 °С.

● Если эта температура выше или если имеющиеся преграды приводят к возврату воздуха из нагнетательного во

всасывающее отверстие, внесите поправки с учетом необходимого расхода воздуха.

● Вплотную друг к другу можно устанавливать не более шести блоков. Расстояние между группами блоков – не менее

метра.

● Если блок со всех сторон окружен стенами, между ними должны быть разрывы, достаточные для нормальной

вентиляции.

7.3.1 Установка при наличии стен с двух сторон

Если блок устанавливается в месте, ограниченном с двух сторон высокими стенами, позади блока нужно оставить свободное пространство шири-

ной не менее 300 мм.

18 PMML0201A-RU rev. 2 - 05/2011 - P5414705

7 Установка блока
