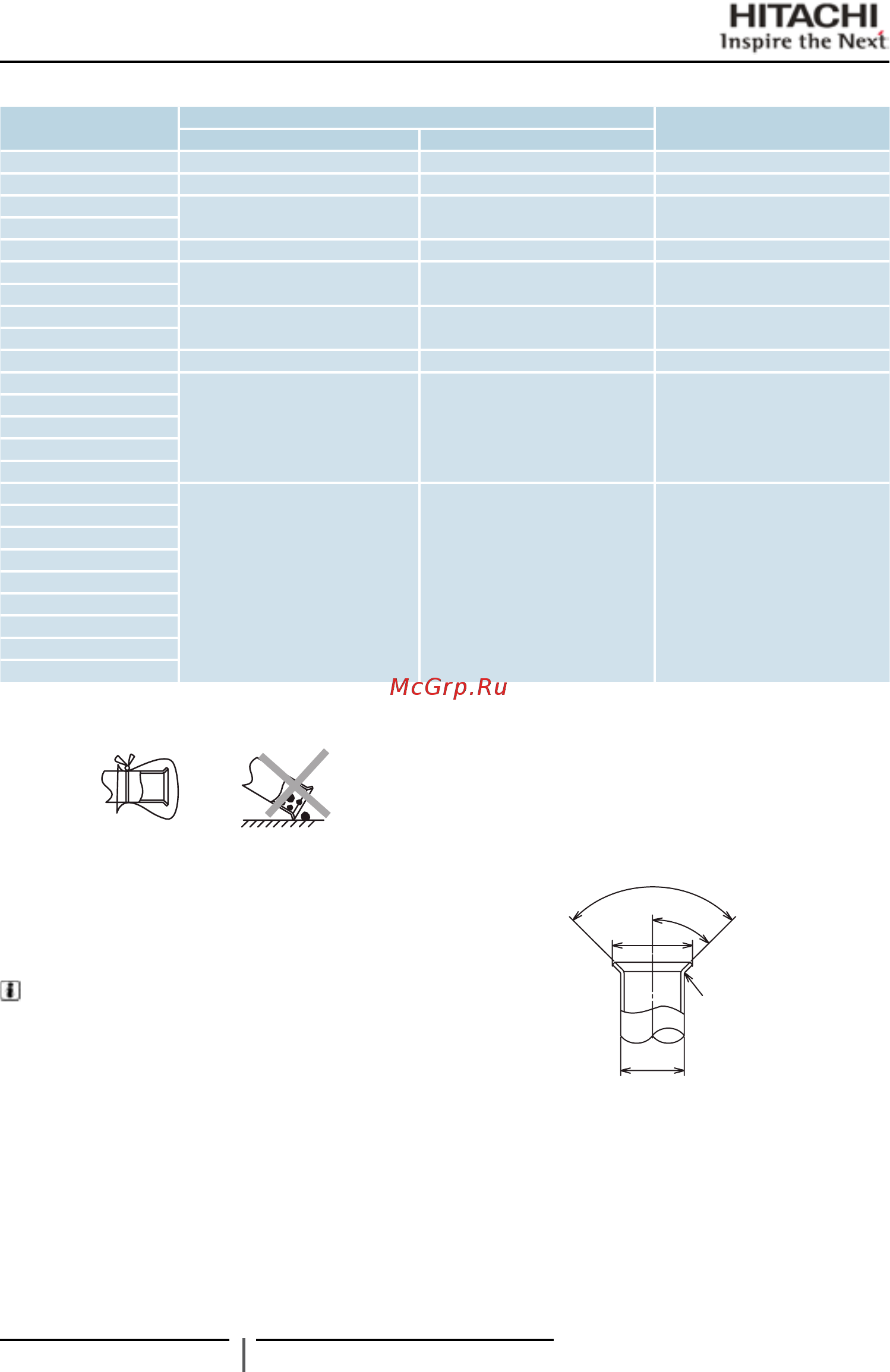

◆ Размеры труб для присоединения к наружному блоку (3-трубная система)
Модель
Газовая
Жидкостная, мм
низкого давления, мм высокого давления, мм
RAS-8FSXN ø19,05 (ø19,05 - ø22,2) ø15,88 (ø15,88 - ø19,05) ø9,53 (ø9,53 - ø12,7)
RAS-10FSXN ø22,2 (ø22,2 - ø25,4) ø19,05 (ø19,05 - ø22,2) ø9,53 (ø9,53 - ø12,7)
RAS-12FSXN
ø25,4 (ø25,4 - ø28,6) ø22,2 (ø22,2 - ø25,4) ø12,7 (ø12,7 - ø15,88)
RAS-14FSXN
RAS-16FSXN ø28,6 (ø28,6 - ø31,75) ø22,2 (ø22,2 - ø25,4) ø12,7 (ø12,7 - ø15,88)
RAS-18FSXN
ø28,6 (ø28,6 - ø31,75) ø22,2 (ø22,2 - ø25,4) ø15,88 (ø15,88 - ø19,05)
RAS-20FSXN
RAS-22FSXN
ø28,6 (ø28,6 - ø31,75) ø25,4 (ø25,4 - ø28,6) ø15,88 (ø15,88 - ø19,05)
RAS-24FSXN
RAS-26FSXN ø31,75 (ø31,75 - ø34,9) ø25,4 (ø25,4 - ø28,6) ø19,05 (ø19,05 - ø22,2)
RAS-28FSXN
ø31,75 (ø31,75 - ø34,9) ø28,6 (ø28,6 - ø31,75) ø19,05 (ø19,05 - ø22,2)
RAS-30FSXN
RAS-32FSXN
RAS-34FSXN
RAS-36FSXN
RAS-38FSXN
ø38,1 (ø38,1 - ø41,3) ø31,75 (ø31,75 - ø34,9) ø19,05 (ø19,05 - ø22,2)
RAS-40FSXN
RAS-42FSXN
RAS-44FSXN
RAS-46FSXN
RAS-48FSXN
RAS-50FSXN
RAS-52FSXN
RAS-54FSXN
◆ Соединение труб
Закрывайте концы труб, прежде чем вставлять их в отверстие в стене,
крыше и т.п.
Пока ведутся другие монтажные работы, держите концы труб закры-
тыми, чтобы защитить их от влаги и грязи. Не опускайте незакрытый
конец трубы на землю или на пол.
Если монтаж трубопровода нельзя завершить в короткое время, за-
паяйте концы труб и через клапан Шредера заполните трубопровод
азотом, чтобы защитить его от проникновения влаги и грязи.
ПРИМЕЧАНИЕ
● Если для теплоизоляции используется слой
пенополиэтилена, то его толщина на жидкостной
линии должна составлять 10 мм, а на газовой – от 15
до 20 мм.
● Изолируйте трубы только после того как они
остынут, иначе теплоизоляция расплавится.
Не применяйте теплоизолирующие материалы, которые содержат
NH
3
(аммиак), он может реагировать с медью труб и вызвать утечку
хладагента.
Если монтажник использует свои разветвители, они должны быть над-
лежащим образом изолированы, иначе производительность системы
снизится, а на поверхности труб будут конденсироваться капли влаги.
◆ Развальцовка концов труб
0.4-0.8R
45º ± 2º
øA
ø
d
90º±2
8 Прокладка трубопровода и заправка хладагента
