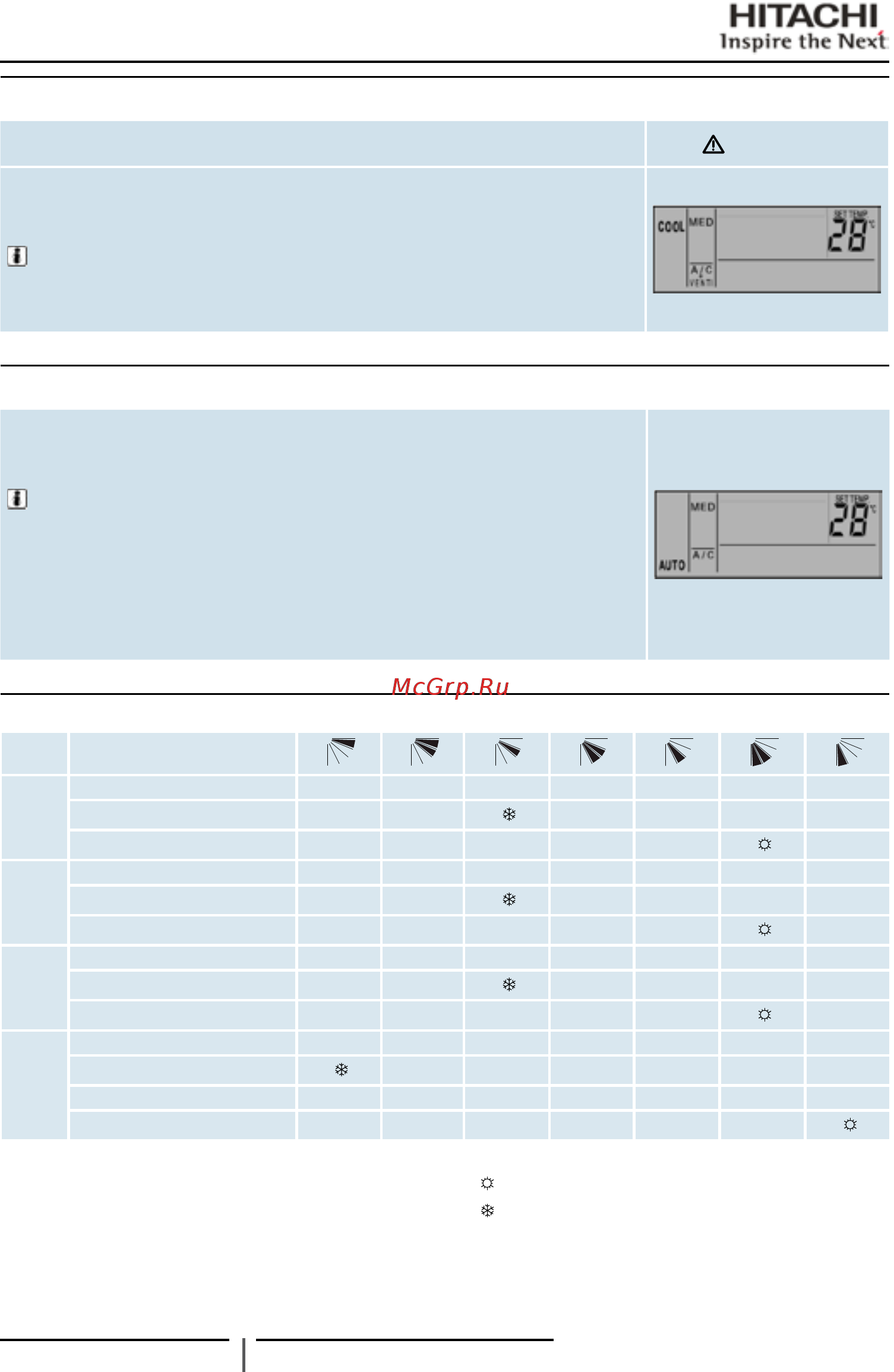

2.5 ПОРЯДОК ВКЛЮЧЕНИЯ РЕЖИМА ВЕНТИЛЯЦИИ
Данная функция доступна только при условии, что в систему включен теплоутилизатор.
Если теплоутилизатор не установлен, то в ответ на указанные ниже действия на 5 секунд появляется мигающее сообщение
NO FUNCTION (функция недоступна).
ВНИМАНИЕ
Вентиляция
● Нажмите кнопку VENTI
При каждом нажатии кнопки VENTI настройка меняется: A/C (кондиционирование), VENTI (вентиляция), A/C+VENTI (конди-
ционирование + вентиляция) и т.д.
(В примере, показанном на рисунке, выбран режим A/C + VENTI.)
ПРИМЕЧАНИЕ
Более подробную информацию можно получить у дистрибьютора или дилера HITACHI.
При переключении из режима A/C в режим VENTI кондиционер отключается. При пере-
ключении из режима VENTI в режим A/C теплоутилизатор отключается.
2.6 ПОРЯДОК ВКЛЮЧЕНИЯ АВТОМАТИЧЕСКОГО РЕЖИМА (ОХЛАЖДЕНИЕ/НАГРЕВ)
Режим автоматического выбора нагрева-охлаждения настраивается посредством процедуры настройки дополнительных
функций. Более подробную информацию можно получить у дистрибьютора или дилера HITACHI. Эта процедура позволя-
ет задать разность фактической и заданной температур удаляемого воздуха, при которой включается нагрев или охлаждение.
По умолчанию режим охлаждения включается, если температура удаляемого воздуха поднимается на 3 °С выше заданной.
Если эта температура опускается на 3 °С ниже заданной, включается режим нагрева.
ПРИМЕЧАНИЕ
● Если в режиме нагрева вентилятор работает с низкой скоростью, то кондиционер
будет отключаться из-за срабатывания защиты от перегрузки. В таком случае
переключите вентилятор на высокую или среднюю скорость.
● При температуре наружного воздуха выше 21 °C кондиционер не может работать
в режиме нагрева. Разность между температурами автоматического включения
нагрева и охлаждения весьма значительная, поэтому данную функцию нельзя
использовать для кондиционирования воздуха в тех случаях, когда требуется
точное регулирование температуры и влажности.
2.7 ПОРЯДОК НАСТРОЙКИ ПОЛОЖЕНИЯ ЖАЛЮЗИ
Модель Индикация
25° 30° 35° 40° 50° 55° 60°
√ √ √ √
— —
√ √ √ √ √ √
40° 45° 50° 55° 60° 65° 70°
√ √ √ √
— —
√ √ √ √ √ √
Горизонтально
15° 30° 40° 50° 60° 80°
√ √ √ √
— —
√ √ √ √ √ √
35° 40° 45° 50° 55° 60° 70°
√ √ √ √
— —
40° 45° 50° 55° 60° 65° 70°
√ √ √ √ √ √
√
Угол наклона жалюзи можно регулировать Угол наклона жалюзи не регулируется
—
Угол наклона жалюзи, рекомендуемый при нагреве Угол наклона жалюзи, рекомендуемый при охлаждении
Угол наклона жалюзи (прибл.)
Охлаждение
Нагрев
Угол наклона жалюзи (прибл.)
Охлаждение
Нагрев
Угол наклона жалюзи (прибл.)
Охлаждение
Нагрев
Угол наклона жалюзи (прибл.)
Охлаждение
Угол наклона жалюзи (прибл.)
Нагрев
RCI
RCD
RPC
RPK
7 PMML0201A-RU rev. 2 - 05/2011 - P5414705
