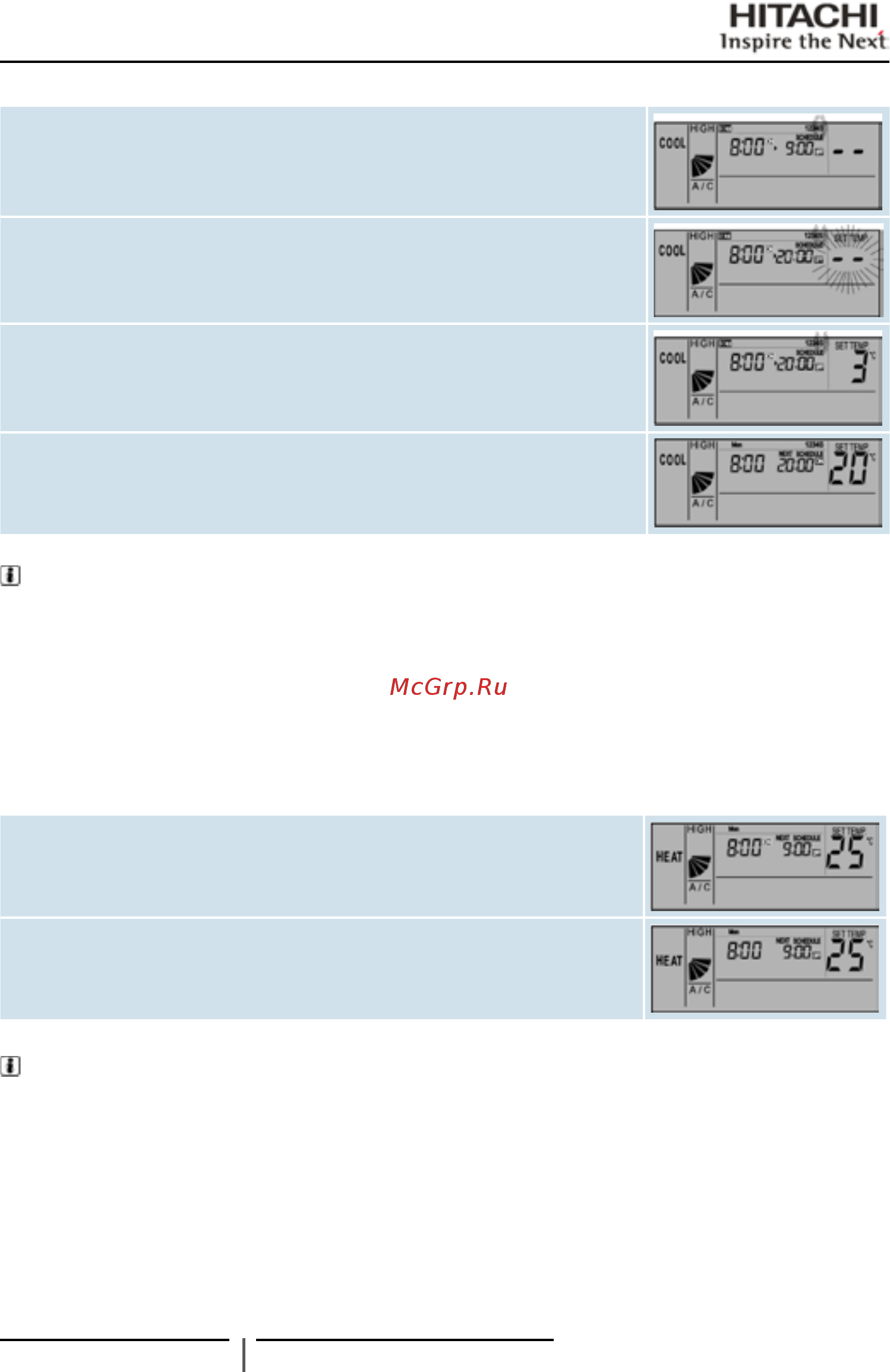

Программирование сдвига уставки (режим энергосбережения)
1. Выполните шаги 1 и 2 из раздела «Настройка таймера» и выберите программу “S”.
2. Задайте время включения и отключения кондиционера, как указано в шагах 4, 5 и 6 раздела “Настройка таймера”.
Активируется функция настройки температуры.
3. Кнопками (▲ ▼) выберите сдвиг заданной температуры. Предлагается выбор из двух настроек, “3” и “5”. Если на этом
шаге нажать кнопку RESET, то изменение уставки не программируется, а на дисплее отображается индикация “- -“. При
нажатии кнопки TIMER на дисплее отображается температура, а пульт возвращается к функции выбора номера програм-
мы.
4. Чтобы вернуться в нормальный режим работы, нажмите кнопку TIMER (индикаторы SET и SCHEDULE выключаются).
ПРИМЕЧАНИЕ
1 По завершении этой процедуры индикация температуры изменяется.
2 Индикация заданной температуры на CSNET NET WEB или PSC-A64S остается прежней, а на пульте дистанционного
управления отображается новая уставка.
3 В запрограммированное время уставка температуры будет сдвинута (на 3 или 5 °С). Направление этого сдвига (увели-
чение или уменьшение) зависит от режима работы.
● В режимах FAN, COOL и DRY уставка увеличивается.
● В режиме HEAT уставка уменьшается.
Автоматическое включение нагрева (защита от замораживания)
1. Чтобы переключиться в данный режим, в нормальном режиме управления нажмите и удерживайте более 3 секунд кноп-
ку MODE. Активируется режим автоматического включения нагрева, справа от индикатора текущего времени включается
индикатор ON. Пока действует режим автоматического включения нагрева, индикатор ON мигает.
Отмена
В режиме автоматического включения нагрева нажмите и удерживайте более 3 секунд кнопку MODE, чтобы переключиться
в обычный режим. Кондиционер возвращается в обычный режим, расположенный справа от индикатора текущего времени
индикатор ON отключается.
ПРИМЕЧАНИЕ
Если температура в помещении опускается ниже установленного порога (5 °С, 10 °С или 15 °С, см. порядок настройки
дополнительных функций), автоматически включается нагрев. Когда температура достигает заданной, кондиционер
выключается.
11 PMML0201A-RU rev. 2 - 05/2011 - P5414705
