A
B
C1
E
F
C2
E
G
H
E
D2
E
D1
A
B
C1
E
F
C2
E
G
H
D2
D1
I
I
L3
L2
H2
H1
L2
H5
L5
A
(6)
(1)
L3
F
B
C
D
E
(3)
444
4
4
4
3
3
111
2
3
(6)
FF
F
FF
L3 L3

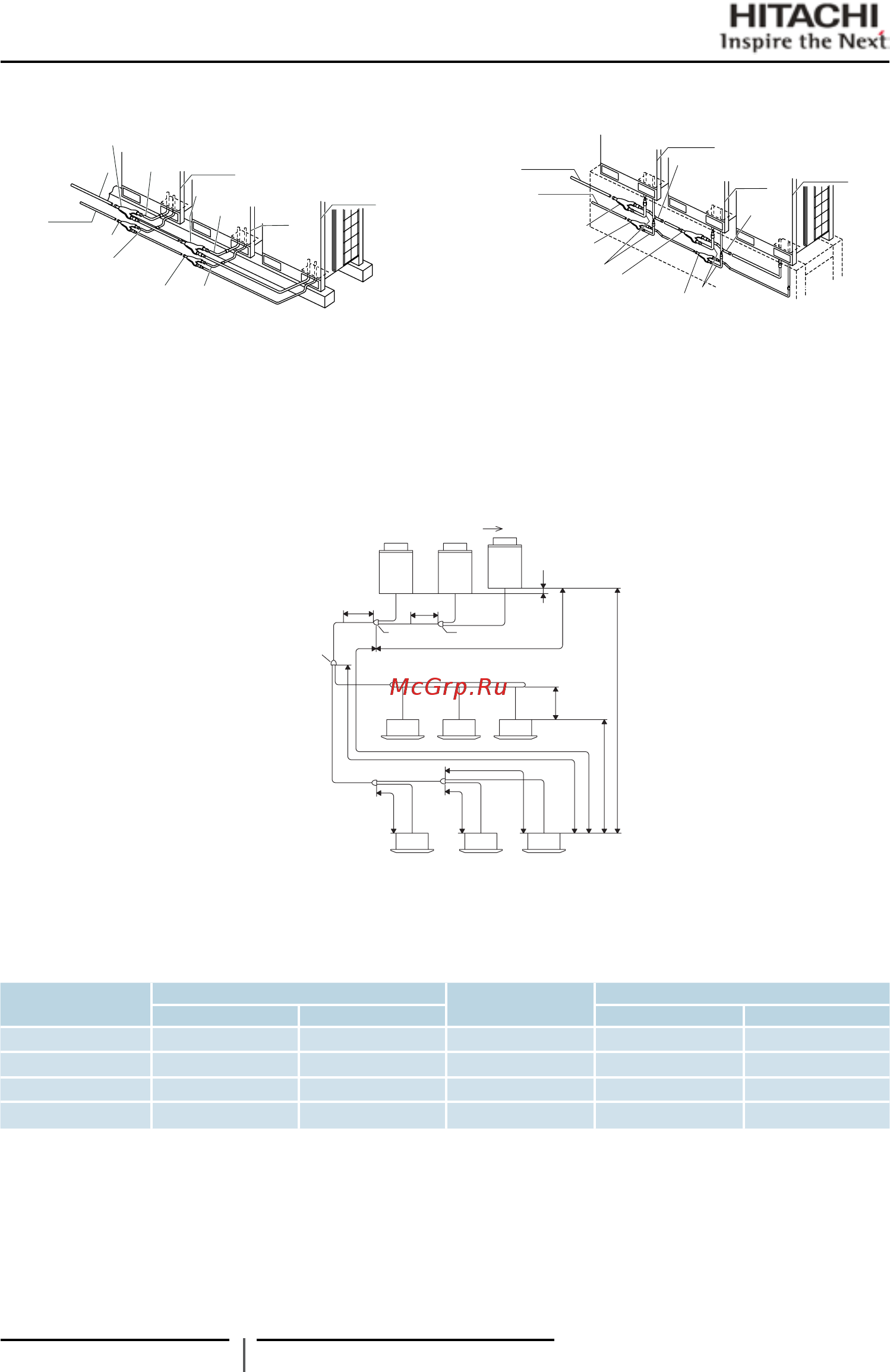

◆ Пример монтажа (38 л.с., 2 трубы)
A. Труба газовой линии (не входит в комплект поставки).
B. Труба жидкостной линии (не входит в комплект поставки).
C1. Разветвитель газовой линии 1.
C2. Разветвитель газовой линии 2.
D1. Разветвитель жидкостной линии 1.
D2. Разветвитель жидкостной линии 2.
E. Отвод.
F. Модуль 1.
G. Модуль 2.
H. Модуль 3.
I. Обвод.
◆ Диаметр труб (мм) и выбор разветвителей внутренних блоков (2-трубная система)
Диаметры труб
1. Диаметр трубы, присоединенной к наружному блоку.
2. Диаметр магистральной трубы (от одномодульного блока или от разветвителя наружных блоков 1 до первого ответвления)
(2)
.
Производительность на-
ружного блока, л.с.
Эквивалентная длина трубы < 100 м
Производительность на-
ружного блока, л.с.
Эквивалентная длина трубы < 100 м
Газовая Жидкостная Газовая Жидкостная
8 19,05 9,53 (18-24) 28,6 15,88
10 22,2 9,53 (26-34) 31,75 19,05
(12/14) 25,4 12,7 (36-54) 38,1 19,05
16 28,6 12,7 - - -
Подвод труб спереди или сзади Подвод труб снизу
A: ведущий модуль B, C: ведомые модули D: разветвитель 1 E: разветвитель 2 F: внутренние блоки
8 Прокладка трубопровода и заправка хладагента
36 PMML0201A-RU rev. 2 - 05/2011 - P5414705
