2 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

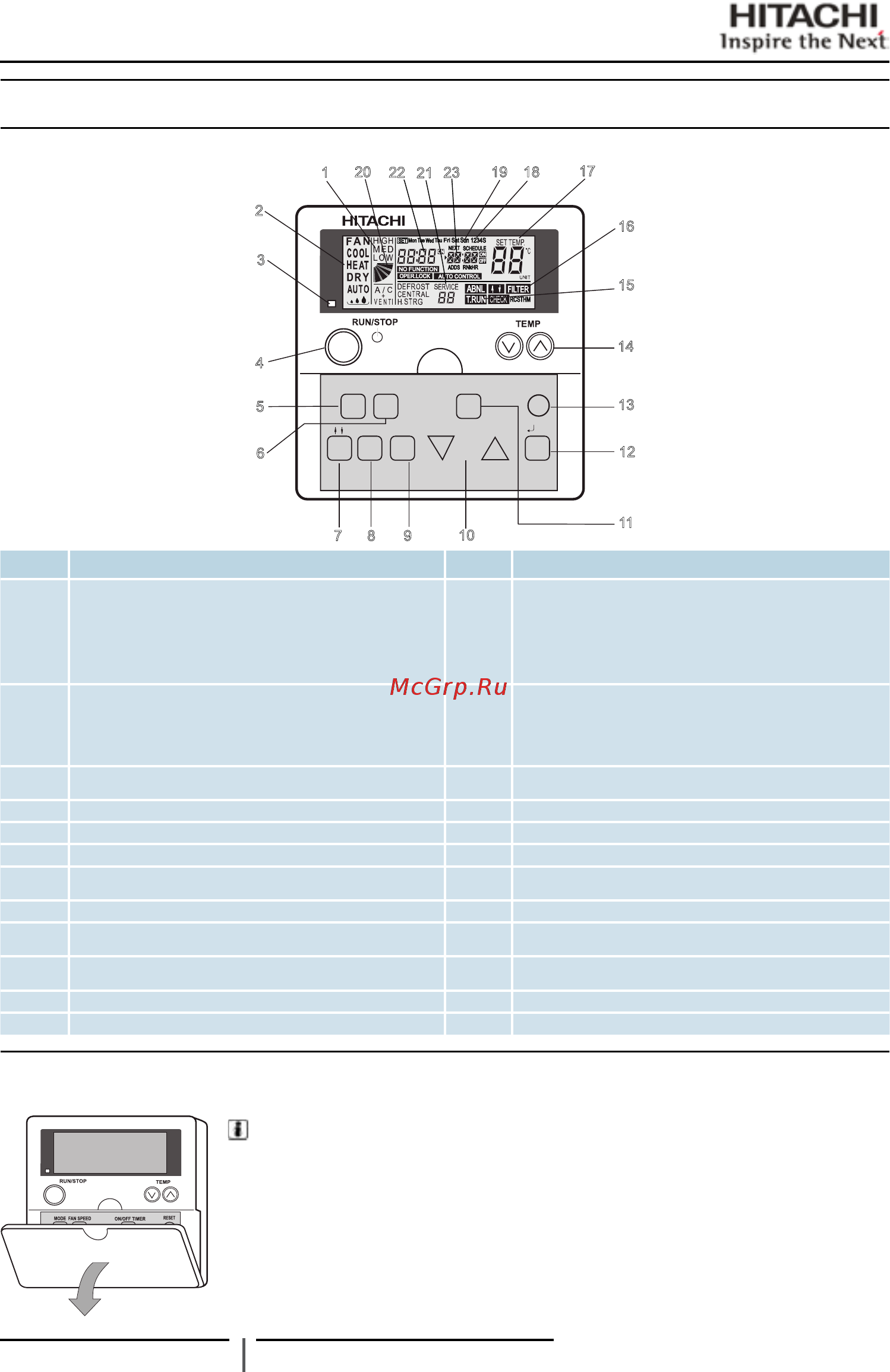

2.1 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ PC-ART
DEEPS NAFREMITEDOM
RESET
VENTILOUVER DAY
SELECT
SCHEDULE OK
1
2
0
2
2
2
1
2
3
1
9
1
8
1
7
1
6
1
5
1
4
1
3
1
2
1
1
1
0
9
8
7
6
5
4
3
2
Описание № Описание №
1 Индикатор скорости вентилятора. Отображает выбранную скорость
вентилятора:
● HIGH (высокая)/MEDIUM (средняя)/LOW (низкая)
Индикатор работы рекуператора. Включается при активации реку-
ператора.
● A/C: только кондиционирование.
● VENTI: только рекуперация.
● A/C + VENTI: кондиционирование и рекуперация
13 RESET. Кнопка перезапуска таймера фильтра.
Ее следует нажать после очистки фильтра. В результате индикатор
FILTER выключается, а таймер начинает отсчет нового периода.
Одновременно производится останов системы.
2 Индикатор режима работы. Показывает текущий режим работы:
● FAN: вентиляция
● COOL: охлаждение
● HEAT: нагрев
● DRY: осушение
● AUTO: автоматический (охлаждение/нагрев)
14 Кнопки TEMP используются для настройки температуры.
3 Индикатор работы (красный). 15 Индикатор T.RUN. Включается во время пробного пуска (TEST RUN)
или проверки (CHECK).
4 RUN/STOP. Кнопка пуска-останова системы кондиционирования. 16 Индикатор отказов ABNML.
5 MODE. переключатель режимов работы. 17 SET TEMP. индикатор заданной температуры.
6 FAN SPEED. Переключатель скорости вентилятора. 18 1234S. индикатор номера программы.
7 Переключатель верхнего и нижнего регистров кнопок. 19 Индикатор дней недели Mon Tue ... Sun. Указывает на работу цен-
трального пульта или системы CSNet.
8 VENTI. Переключатель режимов работы вентиляции. 20 Индикатор положения жалюзи. Индикатор оттаивания.
9 LOUVER. Выключатель привода жалюзи. 21 Индикатор SERVICE. Активируется при включении специальных режи-
мов работы.
10 SELECTDAY/SCHEDULE. Кнопки выбора дня недели или номера про-
граммы при настройке таймера.
22 Индикатор времени.
11 Кнопка TIMER. Служит для включения-отключения таймера. 23 Индикатор времени. Отображает запрограммированное время.
12 Кнопка OK.
2.2 ПРЕДВАРИТЕЛЬНЫЕ СВЕДЕНИЯ
Чтобы открыть крышку, потяните ее в указанном стрелкой направлении.
ПРИМЕЧАНИЕ
● Если кондиционер работает в режиме нагрева и при температуре наружного воздуха
выше 21 °С, вентилятор вращается с низкой (LOW) скоростью, нагрузка компрессора
поднимается выше допустимой. В таких условиях следует переключить вентилятор на
высокую или среднюю скорость, иначе сработает система защиты.
● Если система не эксплуатировалась более 3 месяцев, то перед пуском ее должен
проверить специалист из сервисной организации.
● Если система долгое время не будет эксплуатироваться, отключите ее от
источника питания. В противном случае система будет постоянно потреблять энергию
на нагрев масла в картере компрессора.
5 PMML0201A-RU rev. 2 - 05/2011 - P5414705
