Hitachi RAS-20FSN1Q [36/72] Двухмодульные блоки

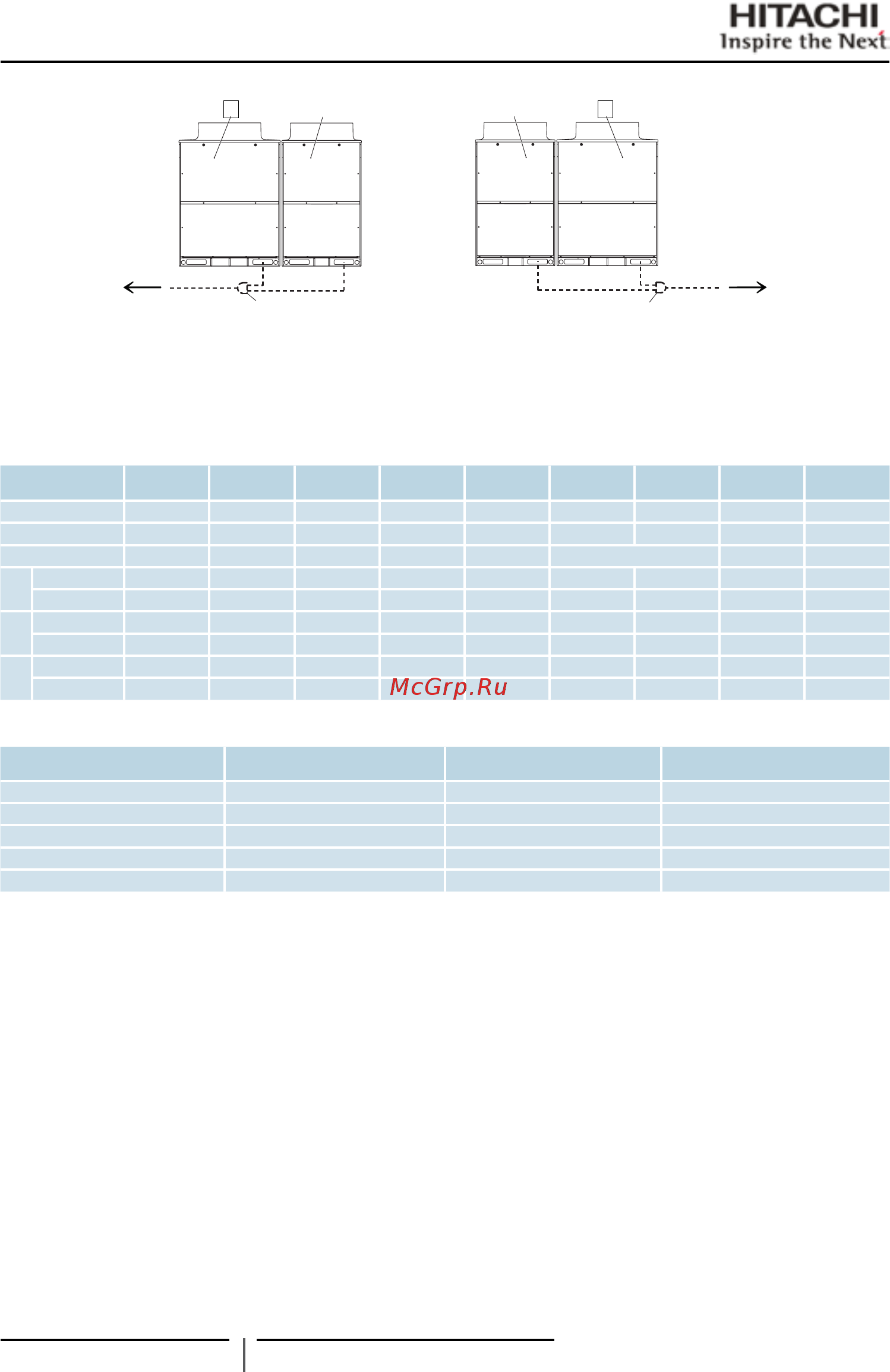

◆ Размеры труб для присоединения к RAS-(20-36)FSXN (двухмодульные блоки)

A

B

C

a

b

c

C

a

A: ведущий модуль наружного блока; B: ведомый модуль наружного блока; C: разветвитель; 1: внутренние блоки находятся слева; 2: внутренние

блоки находятся справа.

Установите наружный блок и присоедините трубы холодильного контура, как показано на схеме. В следующей таблице указаны разветвители и

диаметры труб для всех двухмодульных наружных блоков.

Все размеры указаны в миллиметрах.

Двухмодульные блоки

Модель RAS-20 FSXN RAS-22 FSXN RAS-24 FSXN RAS-26 FSXN RAS-28 FSXN RAS-30 FSXN RAS-32 FSXN RAS-34 FSXN RAS-36 FSXN

Модуль A RAS-12 FSXN RAS-14 FSXN RAS-14 FSXN RAS-14 FSXN RAS-14 FSXN RAS-16 FSXN RAS-16 FSXN RAS-18 FSXN RAS-18 FSXN

Модуль B RAS-8 FSXN RAS-8 FSXN RAS-10 FSXN RAS-12 FSXN RAS-14 FSXN RAS-14 FSXN RAS-16 FSXN RAS-16 FSXN RAS-18 FSXN

Разветвитель MC-20AN MC-21AN

c

Газовая 19,05 19,05 22,2 25,4 25,4 25,4 28,6 28,6 28,6

Жидкостная 9,53 9,53 9,53 12,7 12,7 12,7 12,7 12,7 15,88

Если у вас нет магистральной трубы нужного размера, можете использовать трубы большего диаметра (указанного в скобках). В этом случае вам

понадобятся соответствующие переходы.

Магистральная труба

Допустимые диаметры (требуется

переход)

Магистральная труба
