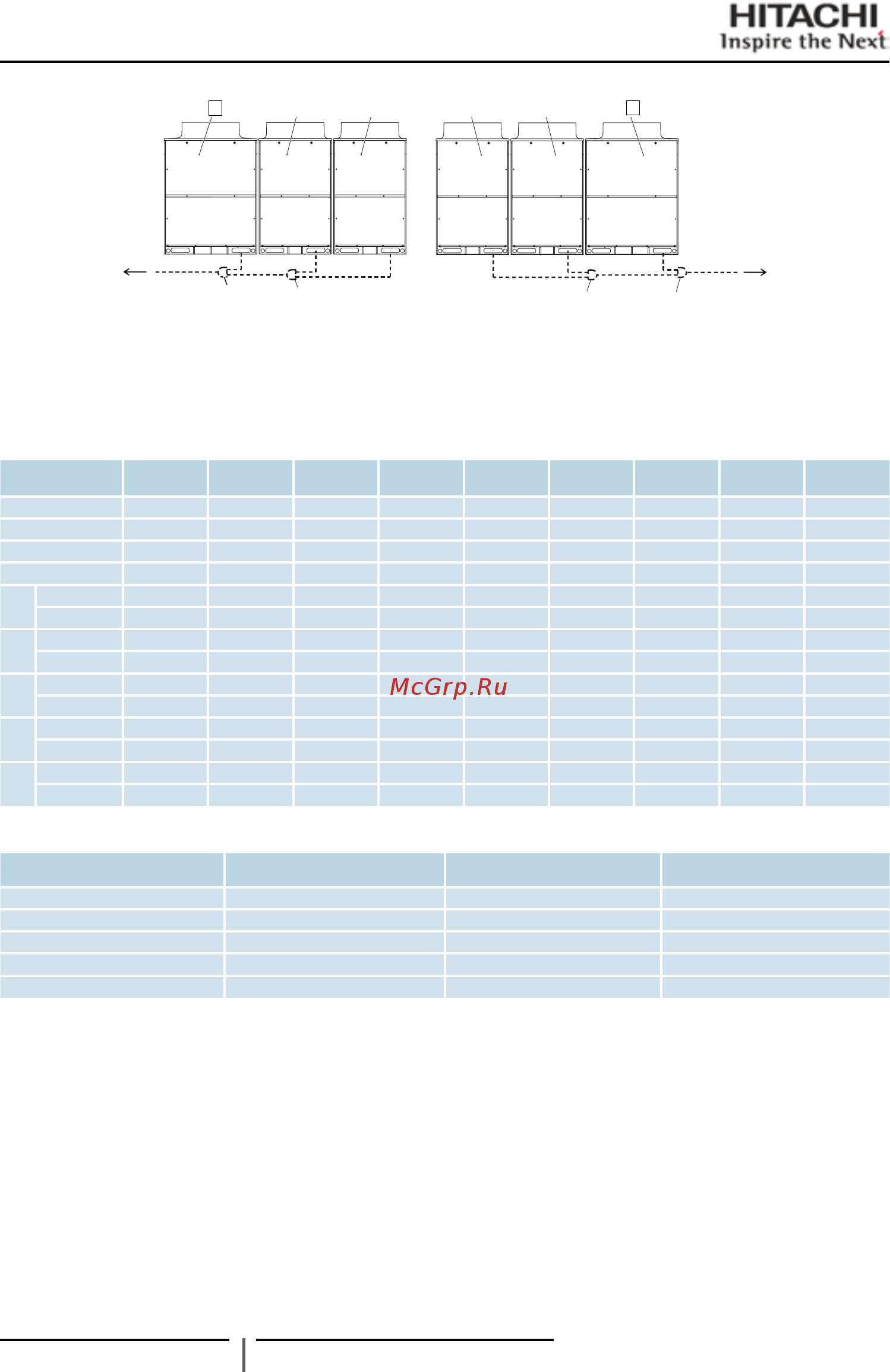

◆ Размеры труб для присоединения к RAS-(38-54)FSXN (трехмодульные блоки)
C1
C2
a
c
d
e
b
BC
C1
C2
d
a
c
d
e
2
A
BC
1
A
A: ведущий модуль наружного блока; B: ведомый модуль наружного блока; C: ведомый модуль наружного блока; C1: разветвитель 1; C2: разветви-
тель 2; 1: внутренние блоки находятся слева; 2: внутренние блоки находятся справа.
Установите наружный блок и присоедините трубы холодильного контура, как показано на схеме. В следующей таблице указаны разветвители и
диаметры труб для всех трехмодульных наружных блоков.
Все размеры указаны в миллиметрах.
Трехмодульные блоки
Модель RAS-38 FSXN RAS-40 FSXN RAS-42 FSXN RAS-44 FSXN RAS-46 FSXN RAS-48 FSXN RAS-50 FSXN RAS-52 FSXN RAS-54 FSXN
Модуль A RAS-14 FSXN RAS-16 FSXN RAS-18 FSXN RAS-18 FSXN RAS-18 FSXN RAS-18 FSXN RAS-18 FSXN RAS-18 FSXN RAS-18 FSXN
Модуль B RAS-12 FSXN RAS-12 FSXN RAS-12 FSXN RAS-14 FSXN RAS-16 FSXN RAS-18 FSXN RAS-18 FSXN RAS-18 FSXN RAS-18 FSXN
Модуль C RAS-12 FSXN RAS-12 FSXN RAS-12 FSXN RAS-12 FSXN RAS-12 FSXN RAS-12 FSXN RAS-14 FSXN RAS-16 FSXN RAS-18 FSXN
Разветвитель MC-30AN
a
Газовая 38,1 38,1 38,1 38,1 38,1 38,1 38,1 38,1 38,1
Жидкостная 19,05 19,05 19,05 19,05 19,05 19,05 19,05 19,05 19,05
b
Газовая 28,6 28,6 28,6 31,75 31,75 31,75 31,75 31,75 31,75
Жидкостная 15,88 15,88 15,88 19,05 19,05 19,05 19,05 19,05 19,05
c
Газовая 25,4 28,6 28,6 28,6 28,6 28,6 28,6 28,6 28,6
Жидкостная 12,7 12,7 15,88 15,88 15,88 15,88 15,88 15,88 15,88
d
Газовая 25,4 25,4 25,4 25,4 28,6 28,6 28,6 28,6 28,6
Жидкостная 12,7 12,7 12,7 12,7 12,7 15,88 15,88 15,88 15,88
e
Газовая 25,4 25,4 25,4 25,4 25,4 25,4 25,4 28,6 28,6
Жидкостная 12,7 12,7 12,7 12,7 12,7 12,7 12,7 12,7 15,88
Если у вас нет магистральной трубы нужного размера, можете использовать трубы большего диаметра (указанного в скобках). В этом случае вам
понадобятся соответствующие переходы.
Магистральная труба
Допустимые диаметры (требуется
переход)
Магистральная труба
Допустимые диаметры (требуется
переход)
9,53 (9,53-12,7) 25,4 (25,4-28,6)
12,7 (12,7-15,88) 28,6 (28,6-31,75)
15,88 (15,88-19,05) 31,75 (31,75-34,9)
19,05 (19,05-22,2) 38,1 (38,1-41,3)
22,2 (22,2-25,4) – –
8 Прокладка трубопровода и заправка хладагента
33 PMML0201A-RU rev. 2 - 05/2011 - P5414705
