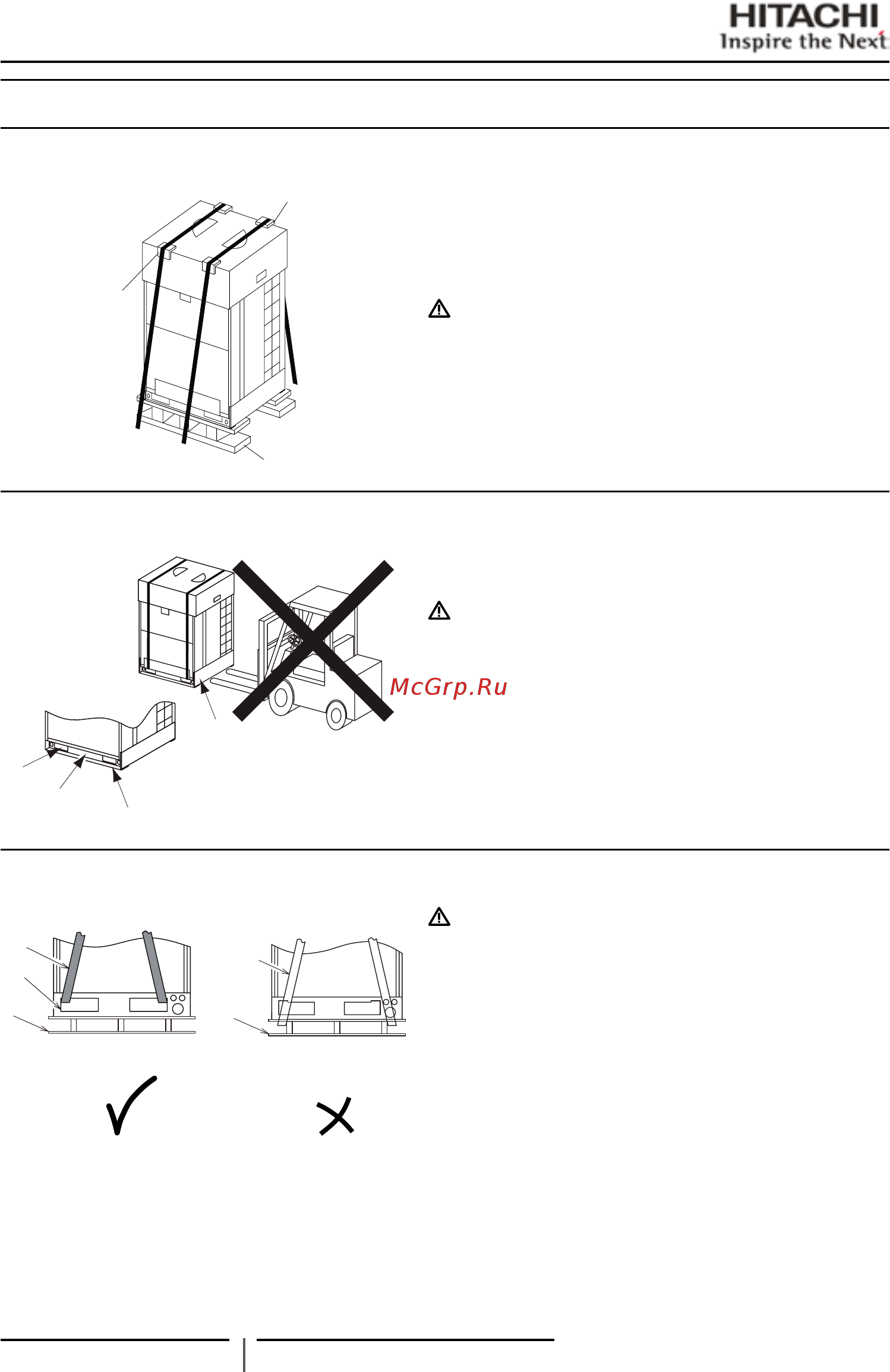

6 ТРАНСПОРТИРОВАНИЕ, ПОДЪЕМ И ПЕРЕМЕЩЕНИЕ БЛОКОВ
6.1 ТРАНСПОРТИРОВАНИЕ НАРУЖНЫХ БЛОКОВ
Во избежание повреждения транспортируемого агрегата убедитесь, что он
правильно и надежно закреплен на транспортном средстве. Чтобы не по-
вредить агрегат, закрепите его текстильными стяжными ремнями -A- с при-
менением картонных прокладок -B-.
Для погрузки и выгрузки агрегата используйте кран надлежащей грузоподъ-
емности, установленный на ровной поверхности.
ВНИМАНИЕ
При транспортировании и хранении агрегата не ставьте на
него другие предметы.
Если агрегат монтируется не сразу после доставки, храните его в надлежа-
щих условиях, защитив от вредных воздействий, прежде всего, от соляного
тумана и грызунов. Агрегат необходимо хранить в транспортной упаковке на
деревянном поддоне -C-.
6.2 ПЕРЕМЕЩЕНИЕ
При перемещении агрегата вилочным погрузчиком примите необходимые
меры для предотвращения травм и повреждения агрегата.
ВНИМАНИЕ
При перемещении грузов вилочными погрузчиками необходимо
соблюдать государственные и местные правила безопас-
ности.
Вилы вилочного погрузчика можно вставлять только в отверстия -A- в осно-
вании блока.
Как при подъеме вилочным погрузчиком, так и при других работах, не допу-
скайте чрезмерных механических нагрузок на основание блока. Это может
привести к его повреждению.
Не подводите вилы под блок со стороны -B- и не создавайте механических
нагрузок в зоне -C-.
Не перемещайте агрегат на тележке.
6.3 СПОСОБ ПОДЪЕМА
ОПАСНО
● Для подъема наружного блока используйте только
текстильные стропы надлежащей грузоподъемности, не
имеющие порезов и следов износа.
● Не цепляйте стропы к деревянному поддону -C- блока.
Деревянный поддон предназначен только для защиты
блока при транспортировании, он не рассчитан на нагрузки,
возникающие при подъеме.
● Не используйте для подъема блока металлические тросы.
Металлические тросы могут соскользнуть с деревянного
поддона и стать причиной наклона или падения блока во
время подъема.
Пока блок не будет установлен на место, не снимайте с него ни-
какие элементы защитной упаковки.
Грузозахватные приспособления можно крепить только к осно-
ванию блока.
Вставьте грузовые стропы -A- в отверстия -B- основания блока.
16 PMML0201A-RU rev. 2 - 05/2011 - P5414705
