B
C
A
A
B
D
247
91
52
125
73
Выбирая место для блока, учтите необходимость отвода конденсата. Если потребуется, установите специальный сливной комплект.
ВНИМАНИЕ
● Не сливайте воду в пешеходные зоны. В холодную погоду образовавшийся лед будет создавать опасность. Если
наружный блок приходится монтировать над пешеходной зоной, установите дополнительный лоток для сбора
конденсата.
● Не используйте незащищенные от замерзания сливные трубки и лотки для конденсата в регионах с холодным
климатом.
Если наружный блок необходимо оснастить сливным комплектом, используйте дополнительный комплект DBS-TP10A.
ПРИМЕЧАНИЕ
Все размеры указаны в миллиметрах.

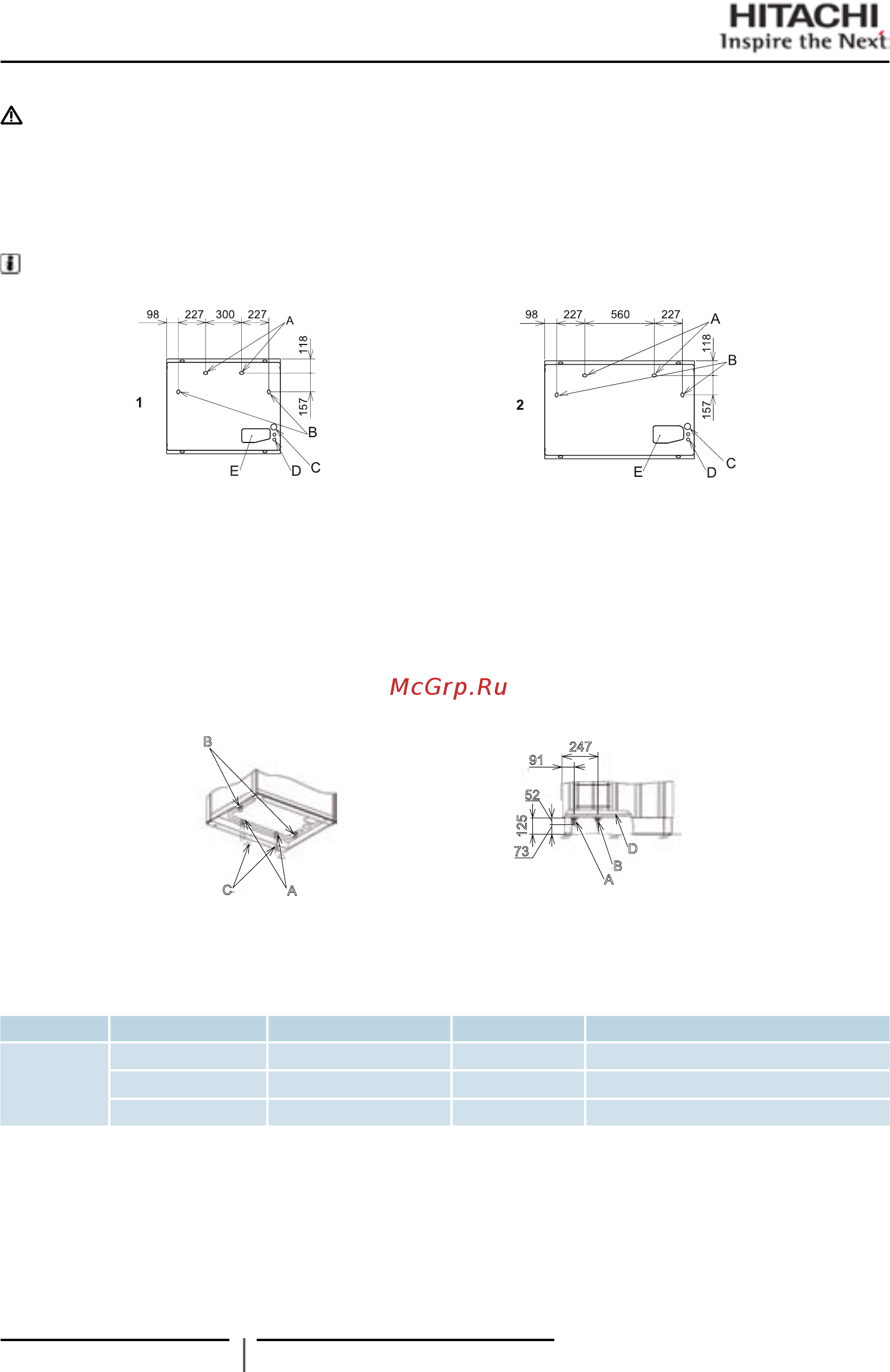

Наружный блок, вид снизу
1. SET FREE RAS-(8-12)FSXN
2. SET FREE RAS-(14-18)FSXN
A. Сливное отверстие ø26. Для дополнительного сливного комплекта
DBS-TP10A.
B. Сливное отверстие ø26. Заглушается пробкой.
C. Ввод кабеля питания.
D. Ввод сигнального кабеля.
E. Отверстие для труб хладагента 235 x 113.
◆ Монтаж дополнительного сливного комплекта DBS-TP10A
Монтажные и присоединительные размеры (пример: RAS-10FSXN, вид снизу и вид сбоку)
A. Сливной патрубок.
B. Сливные отверстия с пробками.
C. Сливные трубы (не входят в комплект поставки).
D. Основание блока.
Компоненты сливного комплекта
Модель Деталь Материал / цвет Количество Назначение
DBS-TP10A
Сливная трубка Полипропилен/черный 2 Для отвода конденсата
Пробка сливной трубки Полипропилен /черный 2 Для заглушения сливной трубки
Резиновая пробка Хлоропреновый каучук/черный 4 Для заглушения сливной трубки или отверстия
8 Прокладка трубопровода и заправка хладагента
52 PMML0201A-RU rev. 2 - 05/2011 - P5414705
