Ограничения на устройство ответвлений
При монтаже трубопроводов соблюдайте следующие правила.
Максимальная длина трубы
между первым разветвителем
и внутренним блоком (L2)
Разветвители в магистральной трубе
(1)
Производительность внутрен-
них блоков в данном ответ-
влении (% от общей)
Сочетание тройников и кол-
лекторов
Длина трубы после раз-
ветвителя
Количество разветвителей в
магистральной трубе
≤ 40 м
a+b+c ≤ 30 м или d+e+f ≤ 30 м Не ограничивается
—
возможно (см. рис. 3 и 4)
a+b+c >30 м или d+e+f > 30 м до 2
От 41 до 90 м — до 1 (рис. 1) ≥ 40% (рис. 2) невозможно
ПРИМЕЧАНИЕ
(1)
Разветвитель в магистральной трубе: разветвитель соединяется с двумя разветвителями.
A: разветвитель в магистральной трубе B: внутренние блоки

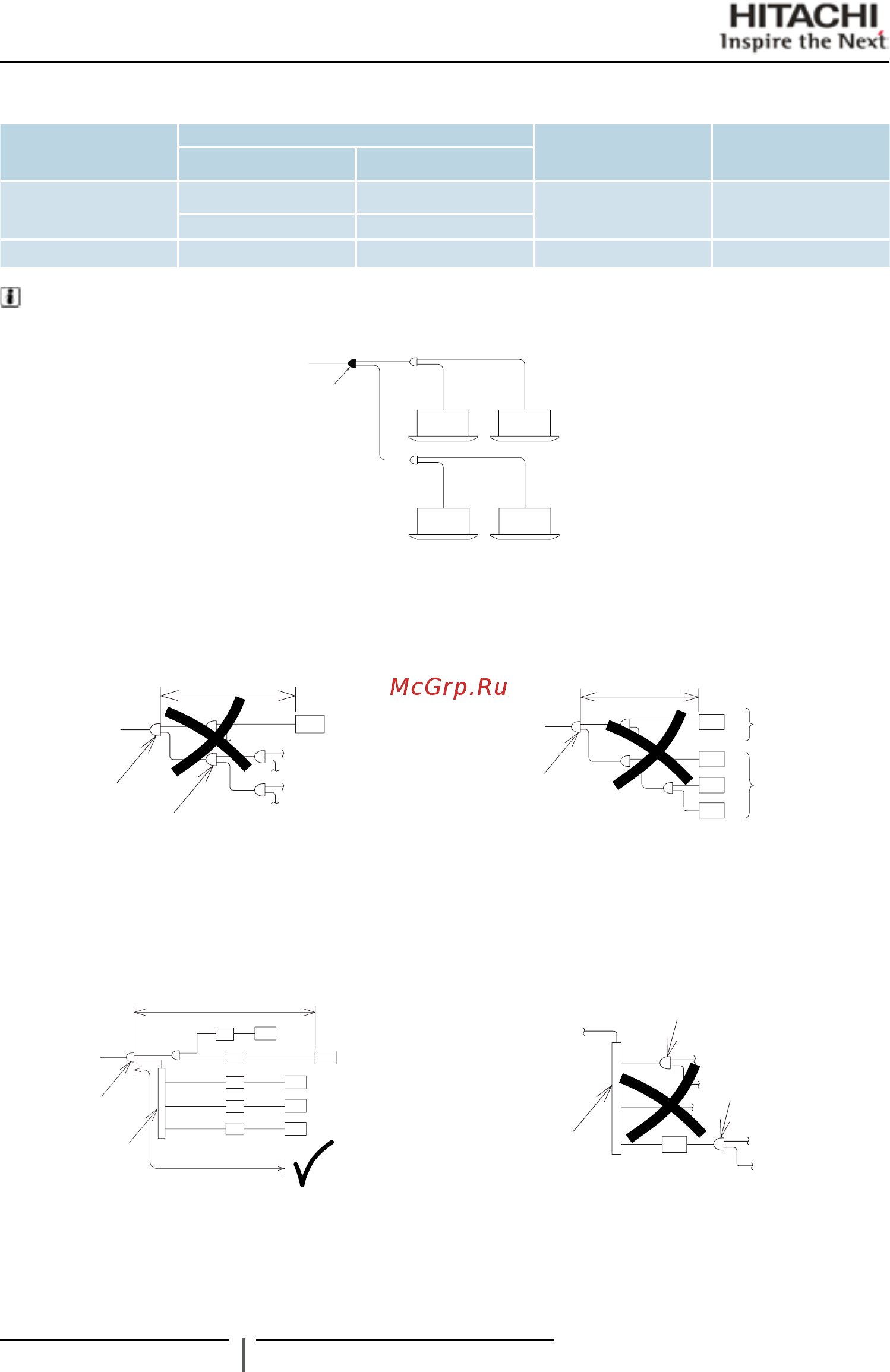

Рисунок 1. Не более двух разветвителей в магистраль-
ной трубе
Рисунок 2. Производительность внутренних блоков
не более 40 %
A: разветвитель в магистральной трубе
Рисунок 3. Три трубы ответвляются коллектором и две
тройником
Рисунок 4. Не присоединяйте тройник к коллектору
A: тройник
B: коллектор
A: тройник
B: коллектор
A: разветвитель в магистральной трубе
B: разветвитель в ответвлении
8 Прокладка трубопровода и заправка хладагента
47 PMML0201A-RU rev. 2 - 05/2011 - P5414705
