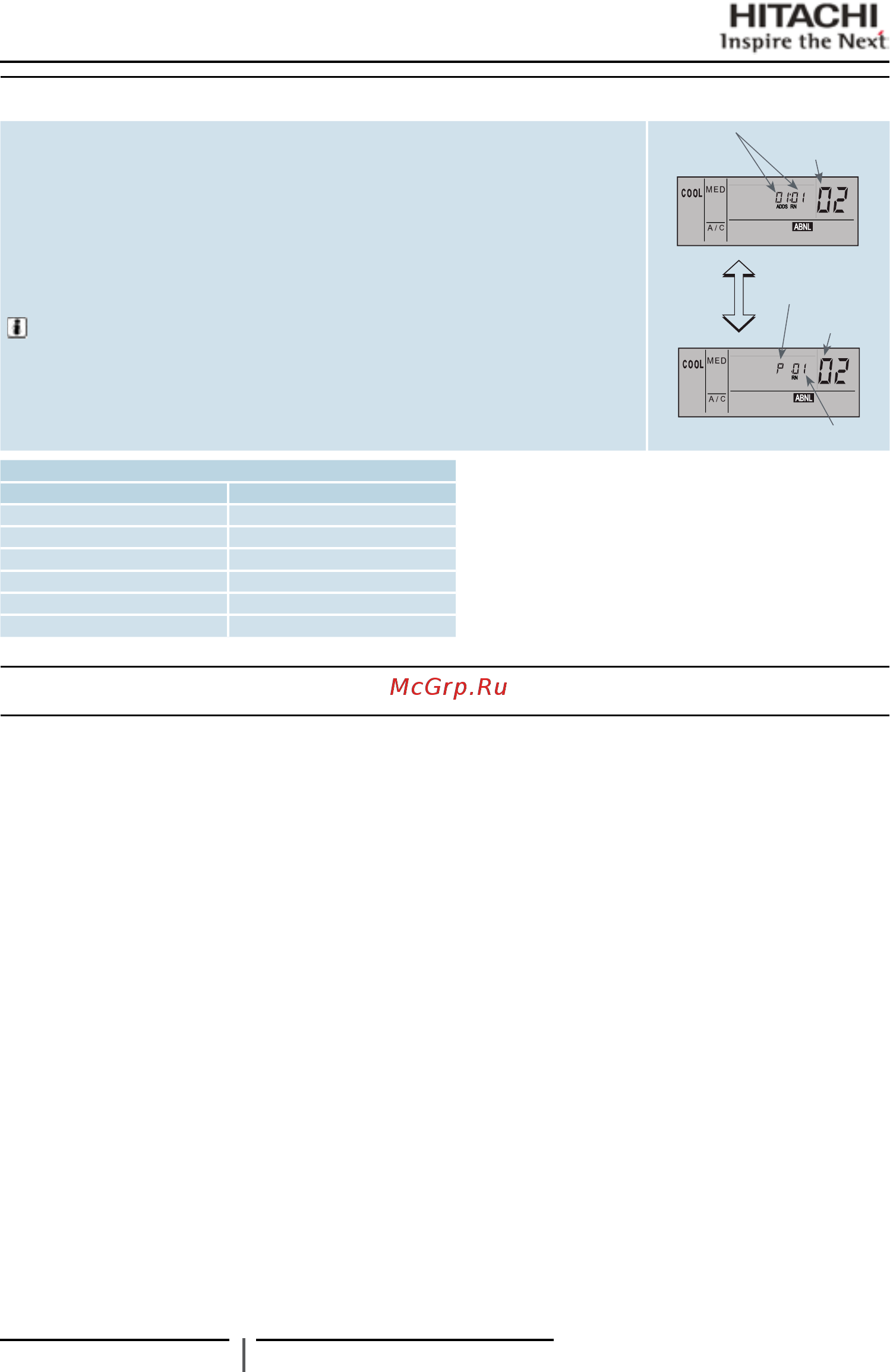

2.10 ИНДИКАЦИЯ ПРИ НАРУШЕНИЯХ НОРМАЛЬНОЙ РАБОТЫ
● Отказ
Красный индикатор работы мигает.
На дисплее появляется индикатор отказа.
Кроме того, отображаются адрес внутреннего блока (-A-), код отказа (-B-) и код модели (-C-). Если подключено несколько
блоков, то эти данные отображаются для каждого из них (-D-).
Запишите эти показания и свяжитесь со своим поставщиком.
● Отключение питания
Все индикаторы отключаются.
Агрегат не перезапускается автоматически после восстановления питания. Произведите пуск вручную.
Однако если питание отключалось менее чем на 2 секунды, перезапуск происходит автоматически.
● Электрические помехи
● Отключение индикатора и агрегата может происходить при срабатывании автоматической защиты от электрических помех.
ПРИМЕЧАНИЕ
Если для управления настенным внутренним блоком используется беспроводной
пульт, отсоедините провода от разъема CN25 на печатной плате внутреннего блока.
В противном случае блок не включится. Сохраненные данные невозможно удалить без
инициализации пульта дистанционного управления.
A
B
B
C
D
Код модели
Индикация Модель
H Тепловой насос
P Инвертор
F SET-FREE
C Только охлаждение
E Прочие
b Двойная, тройная или четверная система
3 ФУНКЦИИ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
3.1 ФУНКЦИИ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
Система поддерживает следующие функции автоматического управления:
Трехминутная защита
В течение трех минут после останова компрессора его повторный пуск блокируется. Если система перезапускается приблизительно через три ми-
нуты после останова, то индикатор работы включается, однако охлаждение или нагрев активируется только по истечении трех минут.
Защита от образования снеговой шубы в режиме охлаждения
При низкой температуре в помещении система может временно переключаться из режима охлаждения в режим вентиляции для предотвращения
замерзания влаги на теплообменнике внутреннего блока.
Управление скоростью вентилятора в режиме нагрева
Когда по сигналу термостата или при выполнении автоматического оттаивания компрессор останавливается, вентилятор переключается на низкую
скорость или выключается.
Автоматический цикл оттаивания
Когда работа в режиме нагрева останавливается нажатием кнопки RUN/STOP, система управления проверяет состояние теплообменника наружно-
го блока и при необходимости запускает цикл оттаивания.
Автоматический перезапуск после восстановления питания
Если подача электропитания прерывается на короткое время (до 2 секунд), пульт дистанционного управления сохраняет настройки кондиционера
и при восстановлении питания блок запускается автоматически.
При необходимости настройку можно изменить так, чтобы кондиционер перезапускался и при более длительных перерывах в электропитании (до-
полнительные настройки).
Система с тепловым насосом дополнительно поддерживает следующие функции:
Защита от перегрузки
Если в режиме нагрева температура наружного блока поднимается выше допустимой, термистор отключает компрессор до тех пор, пока темпера-
тура не снизится.
Горячий пуск в режиме нагрева
Чтобы исключить подачу холодного воздуха, вентилятор переключается с низкой скорости на заданную только после достижения заданной темпе-
ратуры приточного воздуха. Одновременно жалюзи устанавливаются в горизонтальное положение.
Горячий пуск компрессора
Блоки FSXN не запускаются, если с момента подключения к источнику питания прошло менее четырех часов (код блокировки d1-22). Если пуск
требуется произвести до истечения этих четырех часов, см. инструкции в разделе «Пробный пуск», стр. 61.
13 PMML0201A-RU rev. 2 - 05/2011 - P5414705
3 Функции автоматического управления
