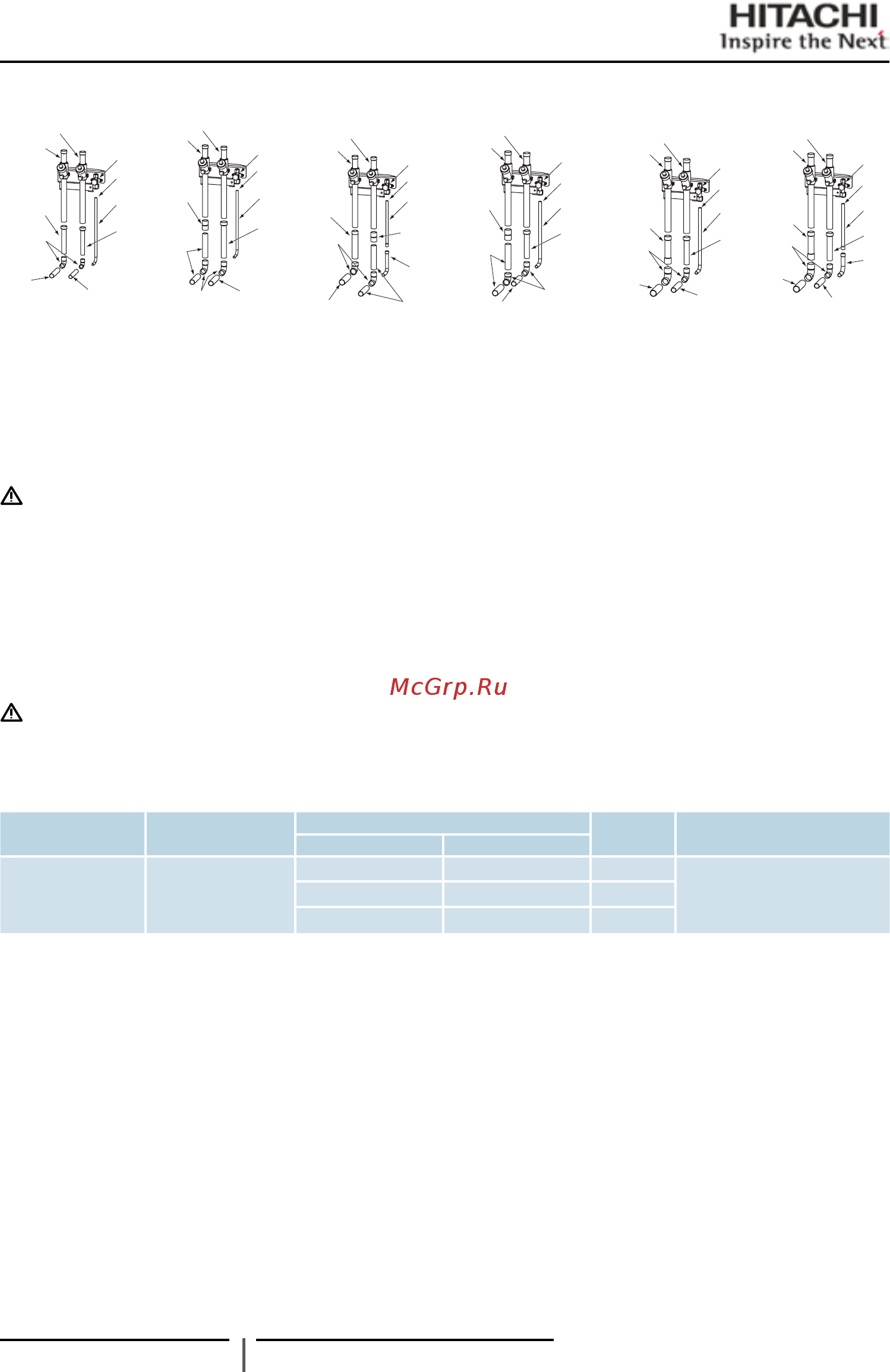

◆ Соединительные детали холодильного контура
RAS-8FSXN
A
J
B
C
D
G
F
E
I
H
RAS-10FSXN
A
J
B
C
D
F
G
H
K
E
RAS-12FSXN
A
J
B
C
L
I
D
H
K
G
F
RAS-14FSXN
A
J
B
C
E
D
F
G
H
K
RAS-16FSXN
A
J
B
C
E
I
D
H
RAS-18FSXN
A
J
B
C
L
I
E
D
F
G
H
A. Запорный клапан (газ, высокое давление).
B. Запорный клапан (жидкость).
C. Соединения с развальцовкой.
D. Труба жидкостной линии (не входит в комплект поставки).
E. Переход.
F. Труба газовой линии высокого давления (не входит в комплект по-
ставки).
G. Труба газовой линии низкого давления (не входит в комплект по-
ставки).
H. Отвод (не входит в комплект поставки).
I. Переход.
J. Запорный клапан (газ, низкое давление).
K. Переход.
L. Переход.
ОПАСНО
● Убедитесь, что запорные клапаны газовой и жидкостной линий полностью закрыты.
● Прежде чем удалять заглушку, убедитесь, что в трубе нет газа. В противном случае труба может взорваться при
нагреве паяльной лампой.
Установите металлический лист перед трубой возврата масла, чтобы пламя горелки не задевало корпус запорного клапана, компрессор, крышку и
изолирующие втулки, см. «Запорный клапан газовой линии», стр. 34.
Соедините внутренние и наружные блоки специальными медными трубами для холодильных систем. Прокладывайте трубы так, чтобы они не ка-
сались стен или других элементов здания (течение хладагента по трубам сопровождается шумом).
Моменты затяжки соединений по наружному конусу: см. «Соединения трубопроводов с развальцовкой трубы», стр. 30.
При пайке продувайте трубу азотом.
Трубы холодильного контура необходимо полностью теплоизолировать.
ВНИМАНИЕ
По завершении монтажа установите крышку трубных соединений, которая поставляется с наружным блоком. Иначе про-
никновение снега, воды или грызунов может привести к повреждению блока.
◆ Комплект для соединения труб (дополнительный)
№ Тип системы
Применяется со следующими наружными блоками
Модель Примечания
Наружный блок Число блоков
Комплект для соедине-
ния труб
Система с утилизацией
тепла
RAS-(20-24)FSXN 2 MC-20XN
Для трехтрубной системы:
● Газовая линия высокого давления: 1.
● Газовая линия низкого давления: 1.
● Жидкостная: 1.
RAS-(26-36)FSXN 2 MC-21XN
RAS-(38-54)FSXN 3 MC-30XN
