Hitachi RAS-20FSN1Q [26/72] Прокладка трубопровода и заправка хладагента
![Hitachi RAS-20FSN1Q [26/72] Прокладка трубопровода и заправка хладагента](/views2/1321832/page26/bg1a.png)
Используйте только чистые медные трубы без вмятин и трещин. Убедитесь, что на внутренней поверхности нет пыли или влаги. Перед монтажом
труб продуйте их азотом, чтобы полностью удалить пыль и другие загрязнения.
ВНИМАНИЕ
● Не применяйте для резки ручные или циркулярные пилы, шлифовальные машины и другие инструменты, которые
образуют стружки.
● Строго соблюдайте государственные и местные правила техники безопасности.
● При резке, пайке и монтаже труб используйте средства индивидуальной защиты (перчатки, очки и т.д.).

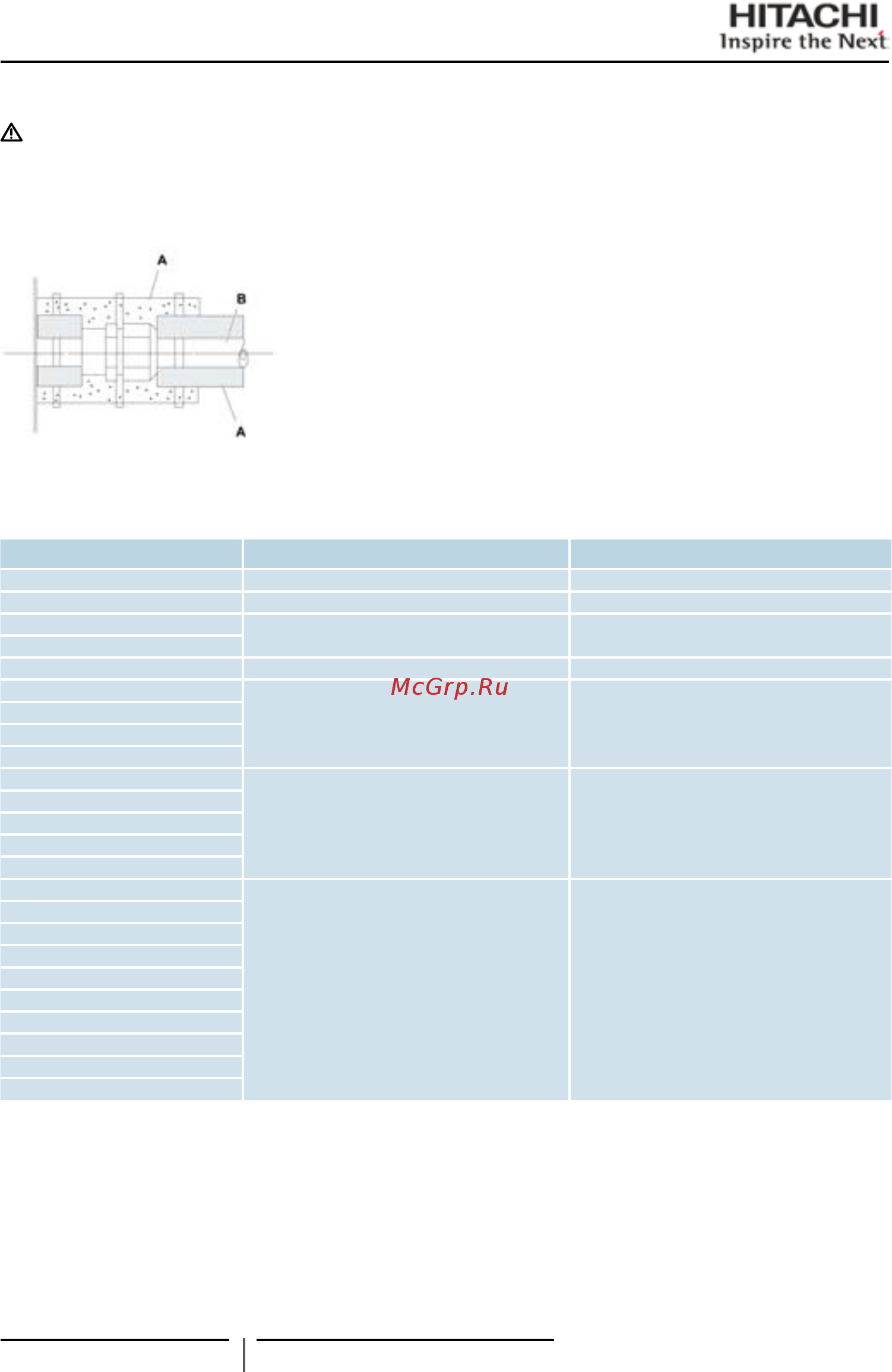

По завершении монтажа труб холодильного контура -B- изолируйте их подходящим теплоизоляцион-
ным материалом -A- и герметизируйте место ввода труб в корпус блока, как показано на рисунке.
◆ Размеры труб для присоединения к наружному блоку (2-трубная система)
Модель Газовая, мм Жидкостная, мм
RAS-8FSXN ø19,05 (ø19,05 - ø22,2) ø9,53 (ø9,53 - ø12,7)
RAS-10FSXN ø22,2 (ø22,2 - ø25,4) ø9,53 (ø9,53 - ø12,7)
RAS-12FSXN
ø25,4 (ø25,4 - ø28,6) ø12,7 (ø12,7 - ø15,88)
RAS-14FSXN
RAS-16FSXN ø28,6 (ø28,6 - ø31,75) ø12,7 (ø12,7 - ø15,88)
RAS-18FSXN
ø28,6 (ø28,6 - ø31,75) ø15,88 (ø15,88 - ø19,05)
RAS-20FSXN
RAS-22FSXN
RAS-24FSXN
RAS-26FSXN
ø31,75 (ø31,75 - ø34,9) ø19,05 (ø19,05 - ø22,2)
RAS-28FSXN
RAS-30FSXN
RAS-32FSXN
RAS-34FSXN
RAS-36FSXN
ø38,1 (ø38,1 - ø41,3) ø19,05 (ø19,05 - ø22,2)
RAS-38FSXN
RAS-40FSXN
RAS-42FSXN
RAS-44FSXN
RAS-46FSXN
RAS-48FSXN
RAS-50FSXN
RAS-52FSXN
RAS-54FSXN
8 Прокладка трубопровода и заправка хладагента
22 PMML0201A-RU rev. 2 - 05/2011 - P5414705
