ВНИМАНИЕ
● Утечка хладагента может затруднить дыхание, поскольку этот газ вытесняет из помещения воздух.
● Монтируйте внутренние и наружные блоки, пульт дистанционного управления и кабель на расстоянии не менее 3 м от
мощных источников электромагнитного излучения, таких как медицинское оборудование.
● Не распыляйте аэрозоли, например, инсектициды, лаки, эмали или другие горючие вещества, на расстоянии менее
одного метра от системы.
● В случае частого срабатывания автоматического выключателя или предохранителя линии питания, отключите
систему и обратитесь в сервисную организацию.
● Не выполняйте проверку и техническое обслуживание самостоятельно. Эту работу должны производить
квалифицированные специалисты, оснащенные надлежащими инструментами.
● Не допускайте попадания посторонних предметов (веток, палок и т.п.) в воздухозаборное и воздуховыпускное
отверстия блока. Блоки оборудованы быстроходными вентиляторами, любые попавшие в них предметы
представляют опасность.
● Эти устройства не предназначены для использования людьми с ограниченными физическими, сенсорными либо
умственными способностями или с недостаточными знаниями и опытом (в том числе детьми), кроме случаев, когда
этих людей контролирует или инструктирует человек, отвечающий за их безопасность.
● Не позволяйте детям играть с агрегатом.
● Наружные блоки RAS-(8-54)FSXN предназначены для использования в коммерческом секторе и в легкой
промышленности. Их установка в жилых домах может привести к возникновению электромагнитных помех.
ПРИМЕЧАНИЕ
● Помещение, где установлен блок, должно быть оборудовано вентиляцией и проветриваться каждые 3-4 часа.
● Система должна быть оборудована устройствами защиты от утечек согласно действующим правилам.
1.3.3 Сосуды под давлением и предохранительные устройства
Аппараты этих блоков отвечают требованиям директивы о сосудах под давлением и проходят соответствующие заводские испытания. Кроме того,
холодильная система оборудована реле высокого давления, которое ограничивает рост давления. Это реле не требует настройки. Указанные
меры обеспечивают защиту кондиционера от превышения допустимого давления.
ОПАСНО
Не модифицируйте и не заменяйте реле высокого давления, которым оборудован кондиционер. Превышение допустимого
давления в холодильном контуре, в частности, в сосудах высокого давления, может привести к взрыву и стать причи-
ной тяжелой травмы или смерти.
ПРИМЕЧАНИЕ
● На сосуде под давлением имеется наклейка, где приведены категория и вместимость сосуда и знак соответствия
директиве о сосудах под давлением.
● Реле давления обозначено на электрической схеме буквами PSH и подключено к печатной плате 1 данного агрегата.
Технические характеристики реле высокого давления: см. раздел «Устройства управления и защиты», стр. 65.
C
B
A
A
B
C

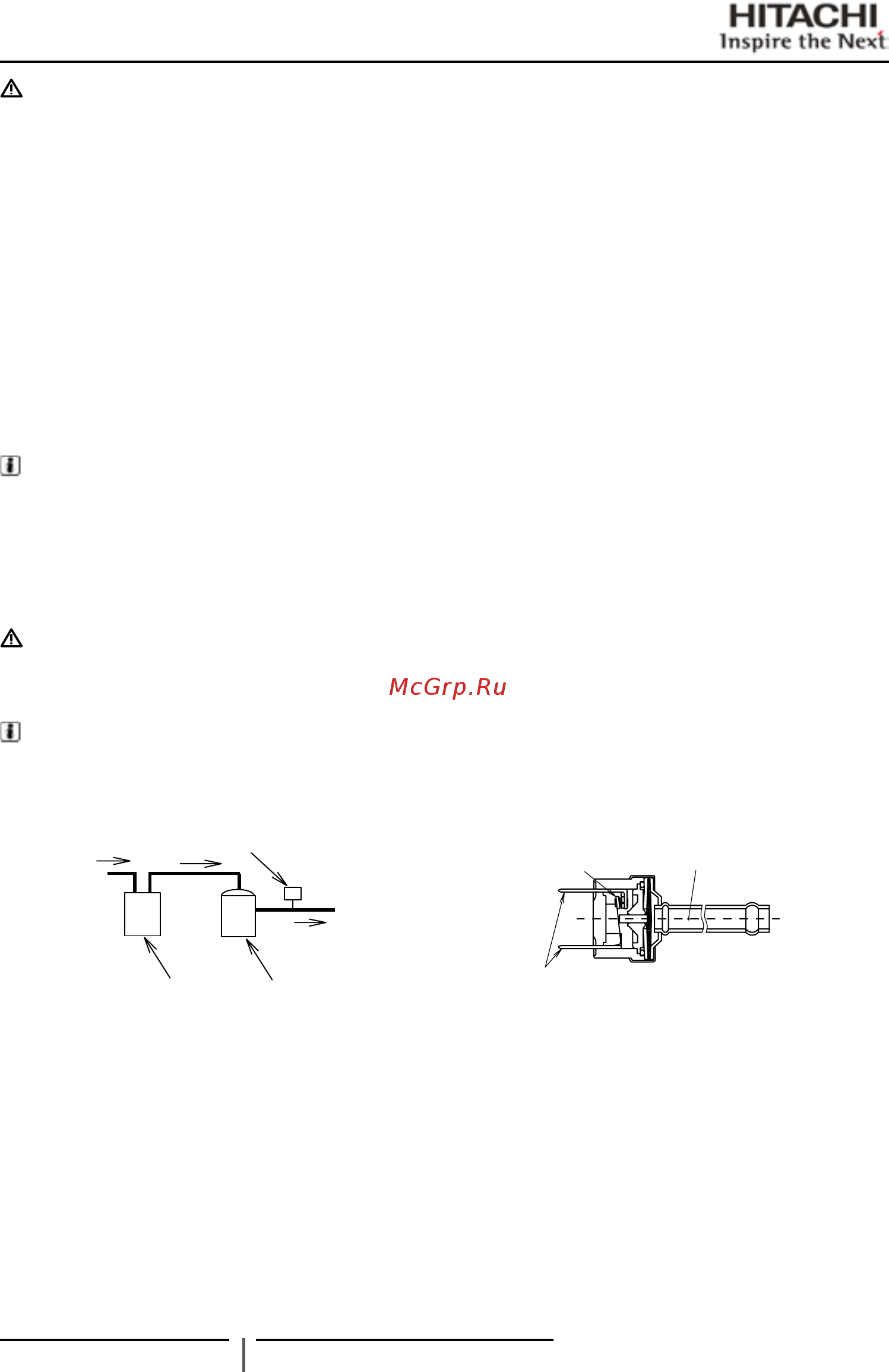

Местоположение реле высокого давления
A. Ресивер
B. Компрессор
C. Реле высокого давления
Схема реле высокого давления
A. Электрические выводы
B. Контакт реле
C. Импульсная трубка
Подготовка к пуску
● Убедитесь, что вся запорная трубопроводная арматура полностью открыта.
● Убедитесь, что в воздухозаборном и воздуховыпускном отверстиях кондиционера или перед ними нет посторонних предметов, мешающих
перемещению воздуха.
Регулярно проверяйте давление на стороне высокого давления. Если оно превышает установленный предел, остановите систему и устраните при-
чину чрезмерного давления (в первую очередь проверьте, не загрязнился ли конденсатор).
