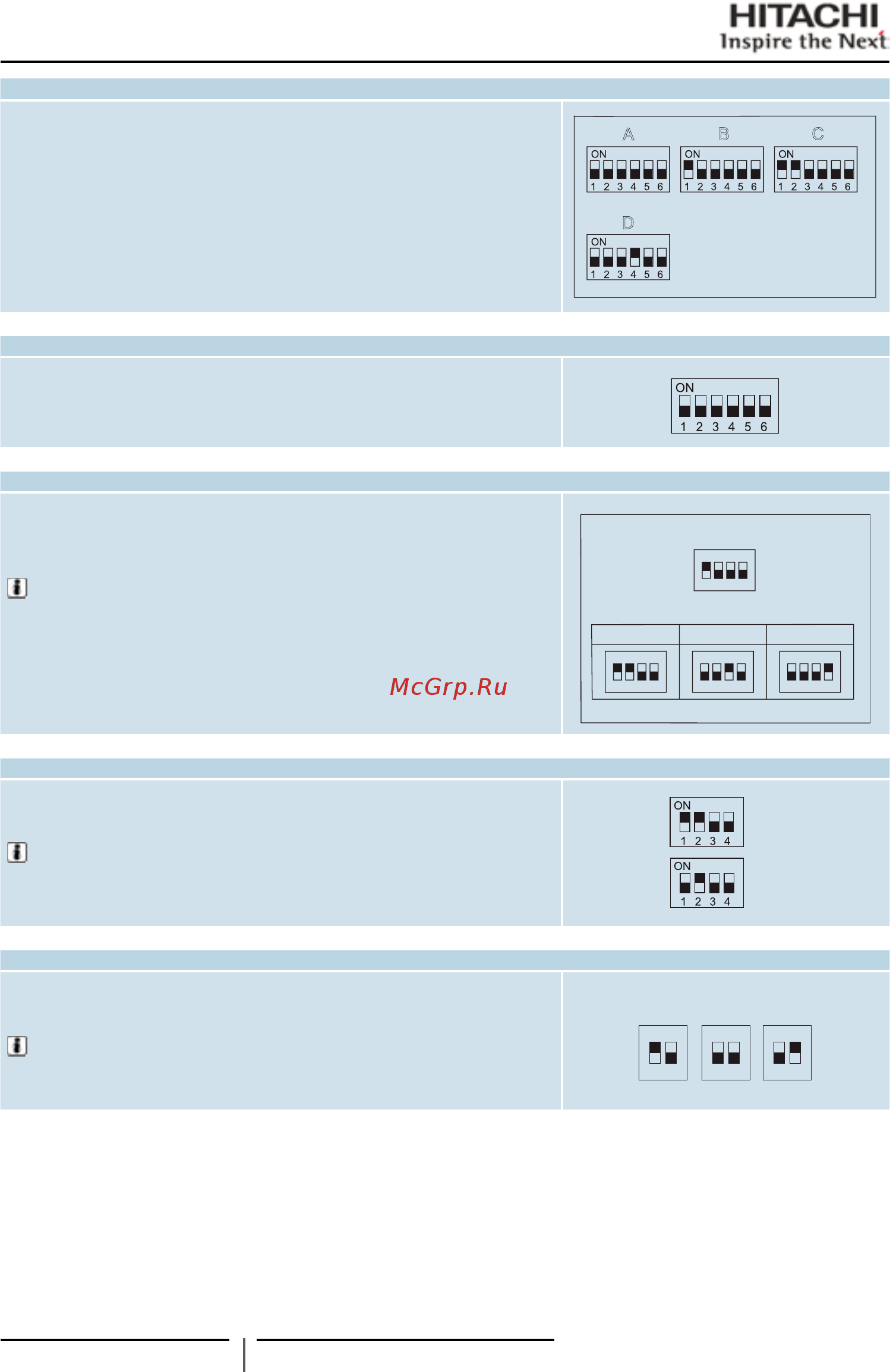

DSW4: пробный пуск и служебные настройки
Настройка обязательна.
● A: исходное положение.
● B: пробный пуск в режиме охлаждения.
● C: пробный пуск в режиме нагрева.
● D: принудительный останов компрессора.
DSW5: аварийный режим / пробный пуск и служебные настройки
Настройка не требуется. Смена положения переключателей производится для активации следующих
функций:
● Переключатель 1: блокировка компрессора 1.
● Переключатель 2: блокировка компрессора 2.
● Переключатель 4: контроль количества хладагента.
DSW6: установка адреса модуля наружного блока
Настройка обязательна.
● 1: исходное положение.
ПРИМЕЧАНИЕ
Этот переключатель задает положение модуля в многомодульном наруж-
ном блоке.
Настройки для многомодульных наружных блоков:
● A: модуль 1 (ведущий)
● B: модуль 2.
● C: модуль 3.
DSW7: установка напряжения питания
Настройка обязательна.
● Исходное положение. 380 В.
ПРИМЕЧАНИЕ
Если наружный блок подключается к сети напряжением 400 В, установите
переключатель в данное положение.
DSW10: установка оконечного сопротивления линии связи
Настройка обязательна.
● A: исходное положение.
● B: отключение оконечного сопротивления.
ПРИМЕЧАНИЕ
● C: В случае перегорания предохранителя в цепи связи измените
положение контакта 2, чтобы восстановить работу платы 1.
60 PMML0201A-RU rev. 2 - 05/2011 - P5414705
9 Электрические подключения
A
B C
D
21
ON
34
1
21
ON
34 21
ON
3421
ON
34
ABC
C
21
ON
21
ON
A
21
ON
21
ON
A B
21
ON
B
21
ON
380 B
415 B
