B
A
1
2
3
145
205
285
D
A
B
100
C
D
A
B
C
E
F
G
H
I
Расстояние -B- между гранями гайки -A-
Диаметр, мм -B-
ø6,35 17
ø9,53 22
ø12,7 26
ø15,88 29
ø19,05 36
Выполняя развальцовку концов труб, соблюдайте следующие размеры.
Диаметр, мм A
+0
-0.4
, мм
ø6,35 9,1
ø9,53 13,2
ø12,7 16,6
ø15,88 19,7
ø19,05 –
(1)
(1)
Эти трубы не развальцовываются. В данном случае нужно использо-
вать фитинг с раструбом.
Применение фитинга с раструбом
Трубы большого диаметра нельзя непосредственно соединить раз-
вальцовкой, так как их стенки при этом слишком утончаются. В таком
случае нужно использовать фитинг с раструбом.
Диаметр, мм R410
ø6,35 0,5
ø9,53 0,6
ø12,7 0,7
ø15,88 0,8
ø19,05 0,8
ø22,2 0,9
ø25,4 0,95
ø28,6 1,0
ø31,75 1,1
ø38,1 1,35
ø43,3 1,45
ø44,5 1,55

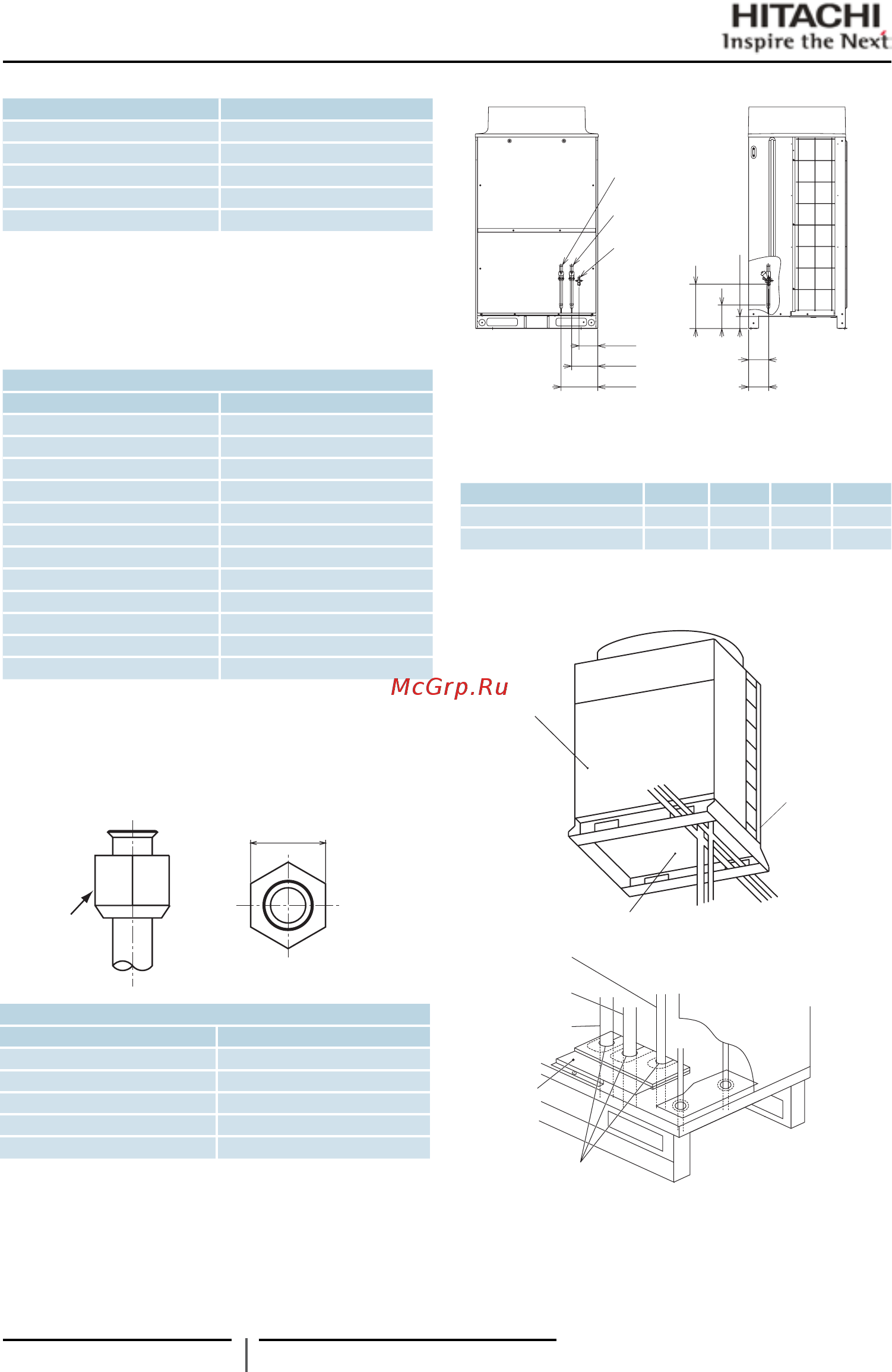

◆ Присоединение трубопровода к наружному блоку
1. Газовая линия низкого давления (только в 3-трубных системах
с теплоутилизацией, оснащенных блоком CH).
2. Газовая линия высокого давления.
3. Жидкостная линия.
Наружный блок A B C D
RAS-(8-12)FSXN 155 155 185 345
RAS-(14-18)FSXN 170 175 180 325
◆ Подвод труб к наружному блоку
Правильно подведите и закрепите трубы холодильного контура, чтобы
предотвратить передачу вибрации и не создавать напряжение на запор-
ных клапанах.
Трубы можно подводить к основанию блока с трех направлений – спереди,
сзади и снизу.
Снимите крышку ввода труб холодильного контура -H- и присоедини-
те трубы с помощью соответствующих принадлежностей, см. раздел
«Поставляемые принадлежности», стр. 25.
8 Прокладка трубопровода и заправка хладагента
