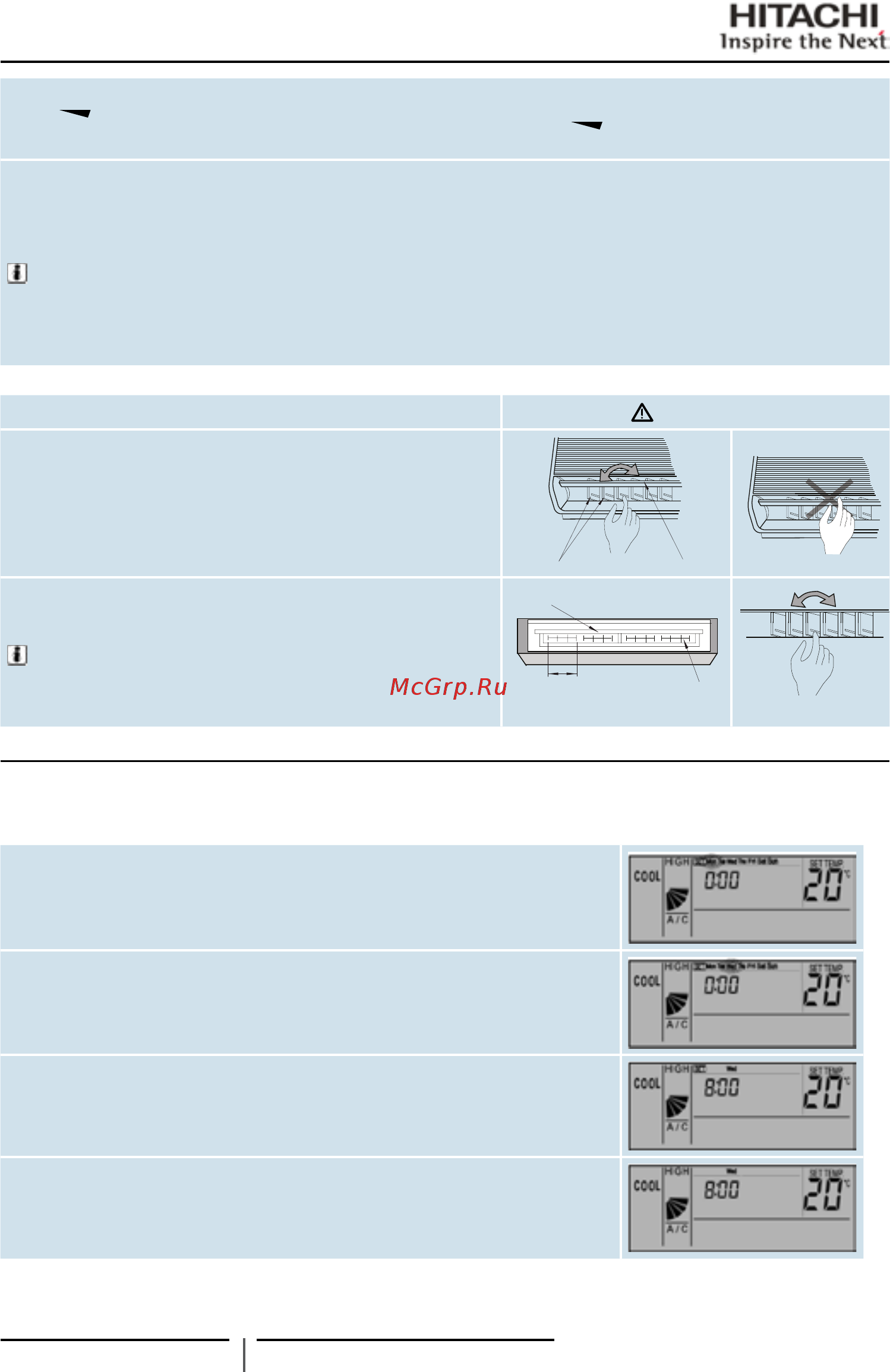

Управление движением жалюзи
1 Кнопка LOUVER включает покачивание жалюзи. Полный угол поворота составляет приблизительно 70°. Режим покачивания обозначается поочередным включением сим-
волов .
2 Если покачивание больше не требуется, вновь нажмите кнопку LOUVER. Жалюзи останавливаются, символ показывает угол наклона.
3 При включении режима нагрева или цикла оттаивания (по сигналу термостата) жалюзи устанавливаются под углом 20° для блоков серии RCI и 40° для блоков серии
RCD. Когда температура приточного воздуха поднимается выше 30 °С, жалюзи начинают покачиваться.
Регулирование положения жалюзи
1 В режимах охлаждения и осушения жалюзи можно зафиксировать в 5 различных положениях. В режиме нагрева возможно 7 положений.
2 Чтобы установить жалюзи в требуемое положение, включите покачивание кнопкой LOUVER, а когда они повернутся на нужный угол, нажмите кнопку еще раз.
3 При включении режима нагрева или цикла оттаивания (по сигналу термостата) жалюзи устанавливаются под углом 20° для блоков серии RCI и 40° для блоков серии
RCD. Когда температура приточного воздуха поднимается выше 30 °С, жалюзи начинают покачиваться.
RCI и RCD: если в режиме нагрева жалюзи направлены вертикально (под углом 55°-70° для блоков RCI или 65°-70° для блоков RCD), то при переключении в режим ох-
лаждения они автоматически поворачиваются в положение 45° (блоки RCI) или 60° (блоки RCD).
ПРИМЕЧАНИЕ
Фактическое положение жалюзи может не совпадать с представленным на ЖК-индикаторе. При нажатии на кнопку
LOUVER жалюзи останавливаются не сразу. Если после остановки жалюзи они были сдвинуты (например, в процессе
чистки), включите покачивание, чтобы все четыре лопатки приняли одинаковое положение.
Не поворачивайте жалюзи вручную. Это может повредить привод (сказанное относится ко всем
моделям).
ВНИМАНИЕ
● Настенные блоки (RPK)
Чтобы отрегулировать направление приточного воздуха по горизонтали, установите верти-
кальные направляющие лопатки в требуемое положение. Не поворачивайте лопатку 1 влево
или лопатку 2 вправо.
● Автоматическое управление жалюзи
При выключении блока две горизонтальные лопатки автоматически закрывают воздуховы-
пускное отверстие.
● Потолочный блок (RPC)
Блок оснащен четырьмя группами вертикальных жалюзи. Чтобы отрегулировать направление
приточного воздуха по горизонтали, установите вертикальные направляющие лопатки группы
1 в требуемое положение.
ПРИМЕЧАНИЕ
Некоторые модели блоков не поддерживают функцию дистан-
ционного управления жалюзи. У таких блоков положение жалюзи
регулируется вручную.
2.8 НАСТРОЙКИ ТАЙМЕРА
Настройка времени и дня недели
1. Нажмите и удерживайте не менее 3 секунд кнопку SELECT DAY (▼), чтобы активировать режим настройки дня не-
дели. Включается индикатор SET. На дисплее отображаются все дни недели, один из них мигает.
2. Нажмите и удерживайте кнопку SELECT DAY (▼), пока не начнет мигать текущий день недели. Затем нажмите кноп-
ку OK. В верхней строке появляется день недели, начинает мигать поле часов.
3. Кнопками SELECT (▲ ▼) DAY / SCHEDULE выберите нужный час и вновь нажмите кнопку OK. Начинает мигать поле
минут.
4. Кнопками SELECT (▲ ▼) DAY / SCHEDULE выберите нужное число минут и вновь нажмите кнопку OK.
Установка текущего времени завершена, дисплей переключается в обычный режим. На индикаторе отображается теку-
щее время (часы и минуты), индикатор SET выключен. Отсчет секунд начинается с нуля.
8 PMML0201A-RU rev. 2 - 05/2011 - P5414705
