12A 12B 20 6 21 23
2
8B
8A
20
20
5
16
20
22
1
15
9
10 11
13
20
14
7B
7A
19
18
17
3
4
20

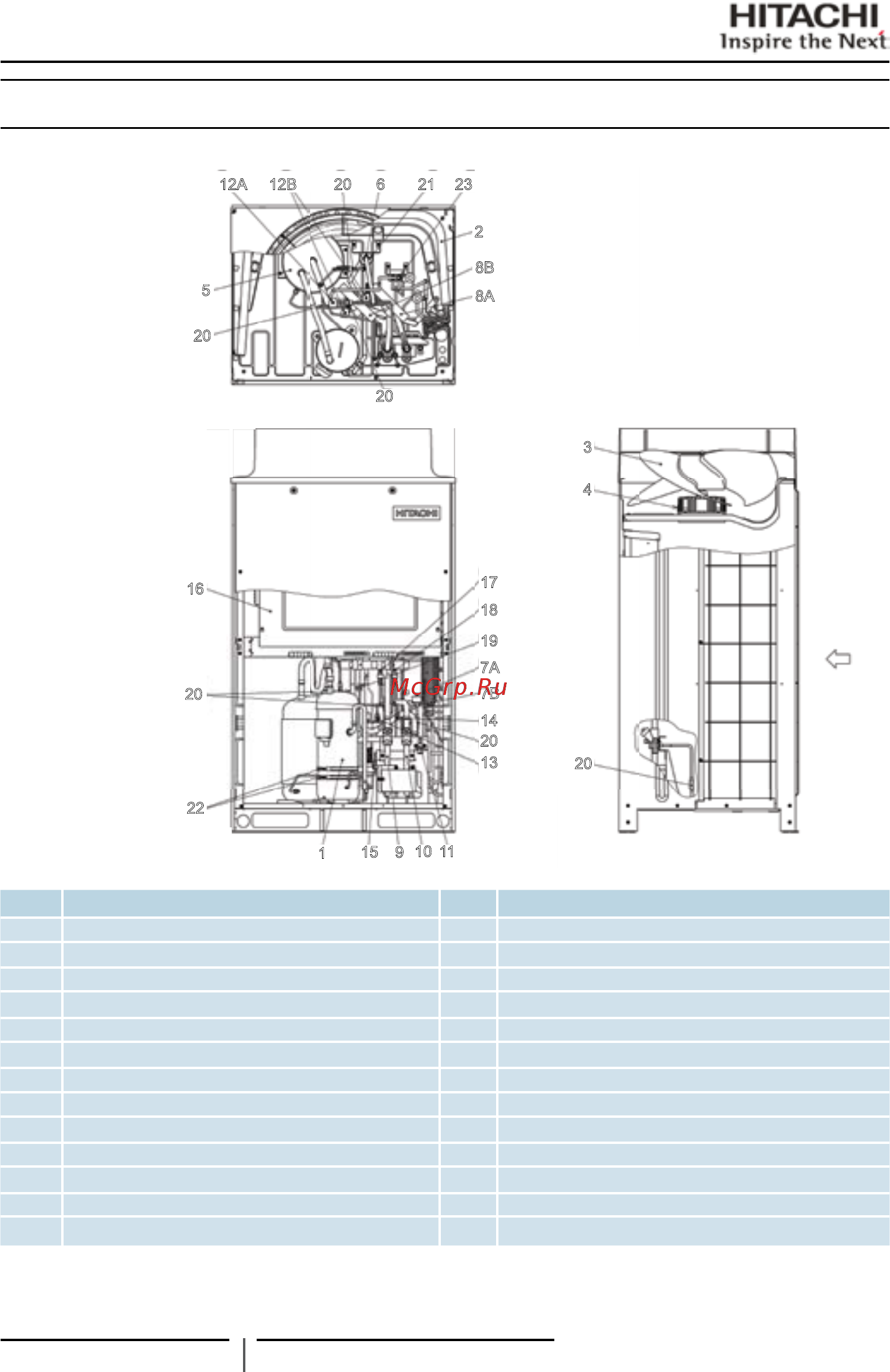

4 НАИМЕНОВАНИЕ ДЕТАЛЕЙ
4.1 RAS-(8-12)FSXN (ПРИМЕР)
№ Описание № Описание
1 Компрессор (инверторный) 12A Электромагнитный клапан SVA (3 шт.)
2 Теплообменник 12B Электромагнитный клапан SVG (3 шт.)
3 Вентилятор 13 Сервисный штуцер (на стороне низкого давления)
4 Двигатель вентилятора 14 Сервисный штуцер (на стороне высокого давления)
5 Ресивер 15 Сервисный штуцер (для масла)
6 Маслоотделитель 16 Электротехническая коробка
7A Электронный расширительный клапан MV1 17 Датчик низкого давления
7B Электронный расширительный клапан MVB 18 Датчик высокого давления
8A Реверсивный клапан RVR1 19 Реле высокого давления
8B
Реверсивный клапан RVR2 20 Фильтр (7 деталей)
9 Запорный клапан (газ, низкое давление) – для 3-трубной системы 21 Обратный клапан
10 Запорный клапан (газ, высокое давление) 22 Нагреватель картера (2 шт.)
11 Запорный клапан (жидкость) 23 Двухтрубный теплообменник
14 PMML0201A-RU rev. 2 - 05/2011 - P5414705
