E
A
G
B
I
H
F
C
D
J
A
K
L
M
N
A
C
D
B
F
P
F
E
A
B
C
D
2
E
P
1
E

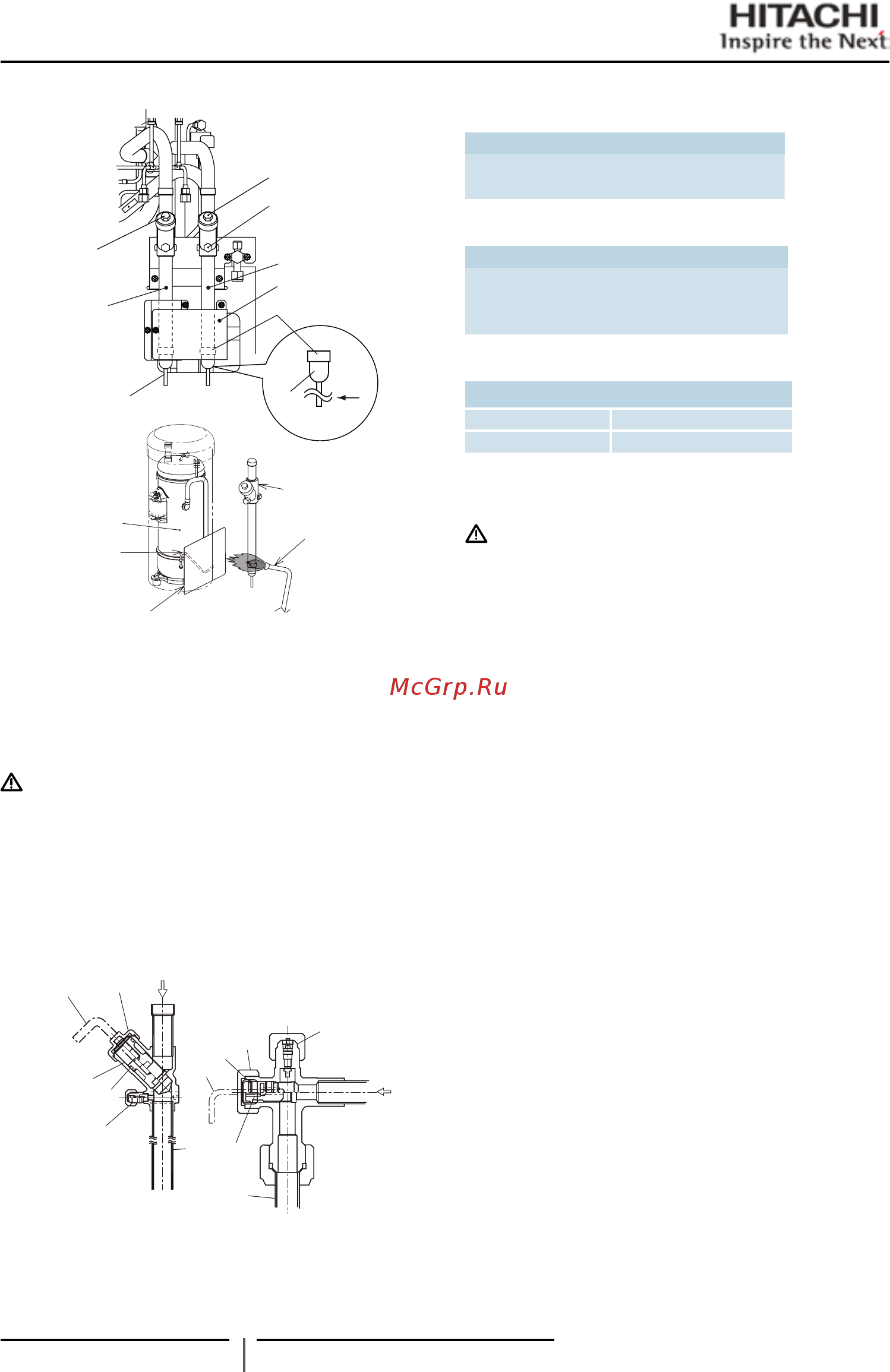

◆ Запорный клапан газовой линии
Убедитесь, что не использующиеся клапаны -A- и -J- полностью за-
крыты. Присоедините заправочную трубку к запорному клапану -B- и
выпустите газ из газовой трубы -C-.
Снимите с запорного клапана крышку -F-.
Отрежьте конец -D- заглушки -E- (ø6.35) и убедитесь, что в трубе
-C- нет газа. Не отрезайте конец -H- заглушки -I- (ø6.35), иначе про-
изойдет утечка хладагента. Если конец этой заглушки отрезан, за-
глушите его.
ОПАСНО
Прежде чем удалять заглушку, убедитесь, что в трубе
нет газа. В противном случае труба может взорваться
при нагреве горелкой.
Снимите заглушку, распаяв шов -G- горелкой -K-. Установите металли-
ческий лист -L- перед трубой возврата масла -M-, чтобы пламя горел-
ки не задевало корпус запорного клапана -A-, компрессор -N-, крышку
или изолирующие втулки.
◆ Детали запорных клапанов газовой и жидкостной
линий
1. Газовый клапан.
2. Жидкостный клапан.
A. Крышка.
Момент затяжки
Газовая 50–58 Н·м
Жидкостная 30-42 Н·м
B. Шестигранный ключ. Открывает и закрывает клапан.
C. Клапан. Левое положение: открыт; правое положение: закрыт.
Момент затяжки
Газовая, 8-12 л.с. 18-22 Н·м
Газовая, 14-18 л.с. 20-25 Н·м
Жидкостная 7-9 Н·м
D. Сервисный штуцер. К нему можно подключать только гибкую за-
правочную трубку.
Момент затяжки
Газовая 9-14 Н·м
Жидкостная 14-18 Н·м
E. Газовая/жидкостная труба.
F. Уплотнительное кольцо.
P. Давление газообразного/жидкого хладагента.
ВНИМАНИЕ
● Не поворачивайте клапан дальше предельного
положения, это может повредить седло клапана.
Запасные седла клапана не поставляются.
● При пусковом испытании полностью откройте кран,
иначе система может выйти из строя.
8 Прокладка трубопровода и заправка хладагента
34 PMML0201A-RU rev. 2 - 05/2011 - P5414705
