Технические характеристики и объем поставки4
4 Технические характеристики и объем поставки
4.1 Габаритные размеры

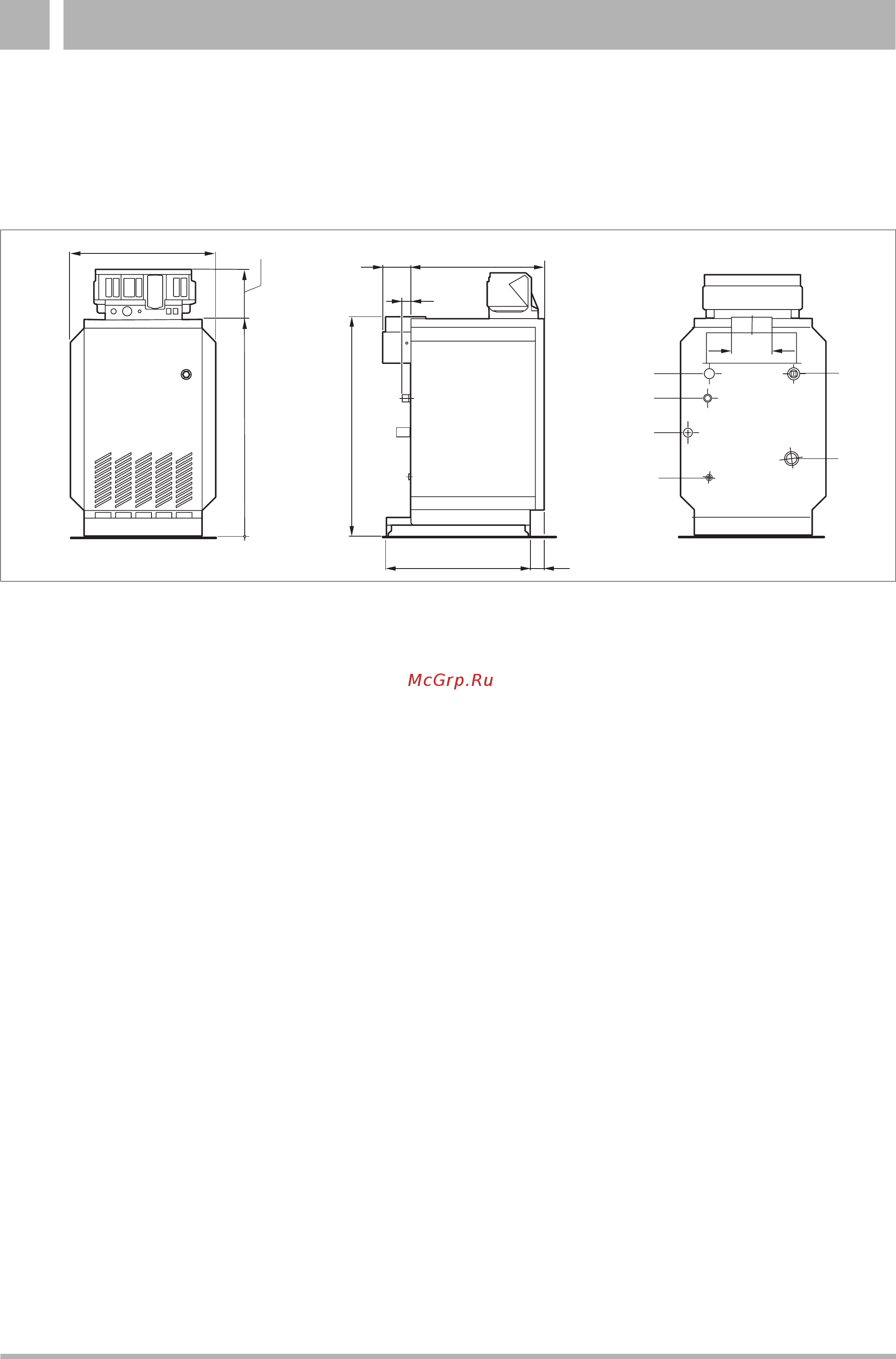

Рис. 2 Специальный газовый отопительный котел Logano G234 WS. Вид спереди, сбоку и сзади.
B
974
C
661
983
650
ø
AA
VK
VS
GAS
EL/RSL
VSL
RK/RS
61
D
X
GAS
VK
RK
VS
RS
EL
VSL
RSL
=
=
=
=
=
=
=
=
подключение газа (R ¾)
подающая линия отопительного котла (Rp 1½)
обратная линия отопительного котла (Rp 1Ѕ), см. также рис. 5, стр. 24 и рис. 5, стр. 24
подающая линия бака-водонагревателя (Rp1/G1),см. также рис. 5, стр. 24
обратная линия бака-водонагревателя (Rp 1½)
слив (Rp1/G1)
предохранительная подающая линия (R 1 – подключение вентиля заказчика для выпуска воздуха)
обратная предохранительная линия (Rp1/G1)
