![Buderus Logano G234 38-5 WS [40/76] Включение отопительной установки 9](/img/pdf.png)
Buderus Logano G234 38-5 WS [40/76] Включение отопительной установки 9
![Buderus Logano G234 38-5 WS [40/76] Включение отопительной установки 9](/views2/1421996/page40/bg28.png)
40
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Включение отопительной установки9
9.2.4 Удаление воздуха из газопровода
z Открутить запорный винт контрольного ниппеля
для подключения газа и удаления воздуха
(рис. 22, поз. 1) на два оборота и надеть шланг.
z Медленно открыть газовый запорный кран.
z Выходящий газ пропустить через водяной затвор.
Если воздух больше не выходит, то снять шланг
и завернуть запорный винт.
z Закрыть газовый запорный кран.
9.2.5 Проверка приточно-вытяжной вентиляции
и подключения тракта дымовых газов
Подробная инфорамация об условиях и требовани-
ях к приточному воздуху и тракту дымовых газов
приведена в
главе 1 "Условия эксплуатации
отопительного котла" в таб. 3, стр. 6 и таб. 4, стр. 7.
z Проверить соответствие отверстий приточно-
вытяжной вентиляции местным правилами и
требованиям к прокладке газопроводов.
z Проверить соответствие подключения газа
действующим нормам (
см. главу 7.4 "Указания
для подключения присоединительного участка
дымовых газов и системы контроля дымовых
газов", стр. 25).

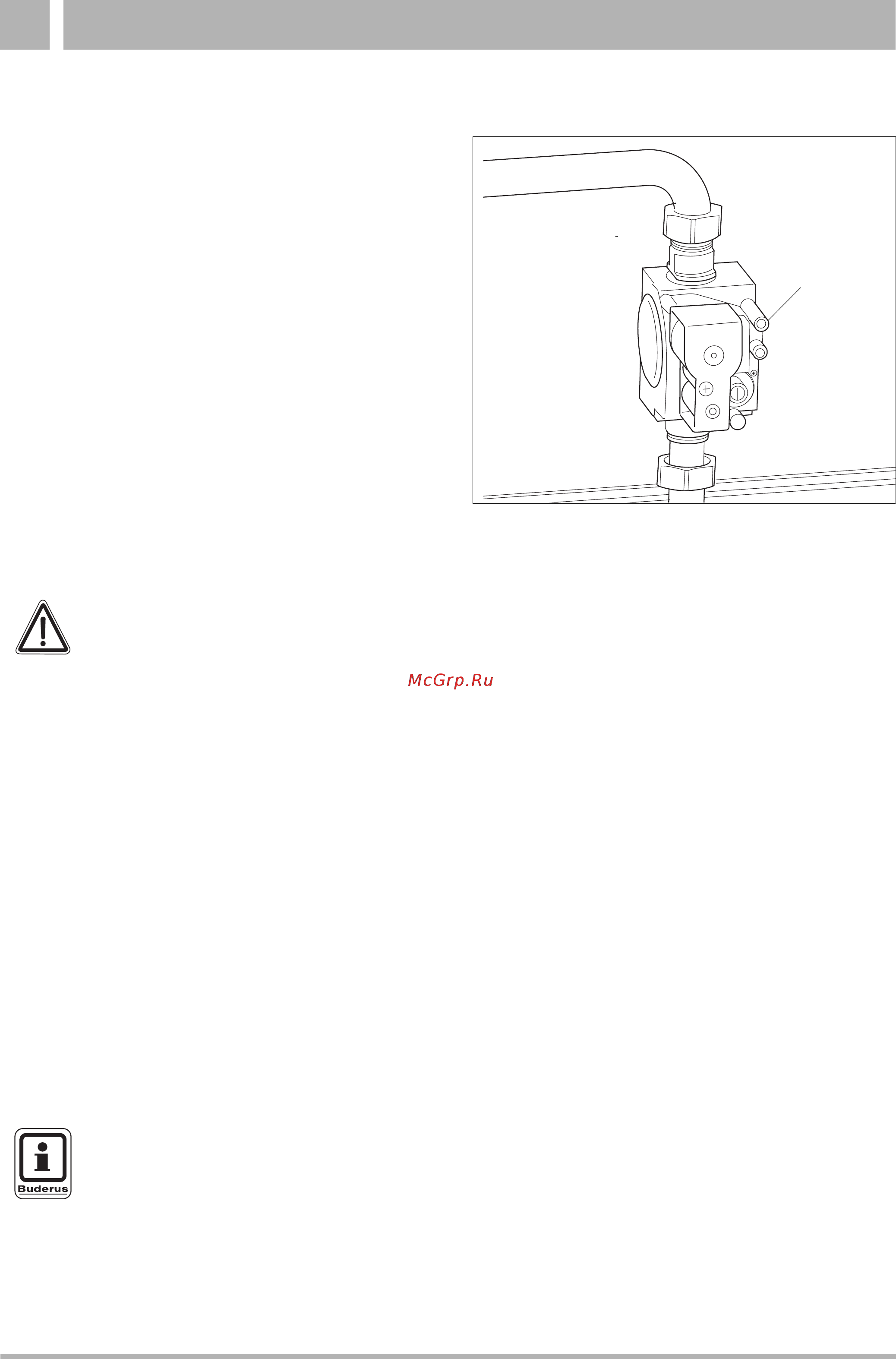

Рис. 22 Газовая арматура "SIT" 840 Sigma
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления.
Недостаточный приток свежего воз-
духа в помещение может привести
к
опасным отравлениям дымовыми
газами.
z Следите за тем, чтобы вентиляци-
онные отверстия для притока и
вытяжки воздуха не были умень-
шены в сечении или перекрыты.
z Запрещается эксплуатировать ото-
пительный котел, если невозможно
сразу устранить неисправность.
z Укажите письменно лицам, экс-
плуатирующим оборудование, на
недостатки и опасности.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Позаботьтесь о том, чтобы возможные
недостатки были незамедлительно
устранены.
