26
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Подключение котла к водопроводу и к системе отвода дымовых газов7
Исполнение B
11BS
(с системой контроля
дымовых газов)
В соответствии с региональными и национальными
положениями или законами может быть предусмо-
трена установка системы контроля дымовых газов,
например, при эксплуатации котла в жилых поме-
щениях или в других помещениях, используемых
в
подобных целях, или в крышных котельных.
Система контроля перекрывает подачу газа, если
дымовые газы поступают в помещение котельной.
Горелка выключается.
Повторный пуск котла (после устранения
неисправности):
– Если имеется теплопотребность, система
контроля дымовых газов AW
50 (рис. 6, поз. 1)
через несколько минут вновь автоматически
запускает горелку.
– На системе контроля дымовых газов AW 10
(
рис. 6, поз. 2) примерно через две минуты
снимите защитный колпачок (рис. 6, поз. 5)
и нажмите разблокировочный штифт (рис. 6,
поз. 4).

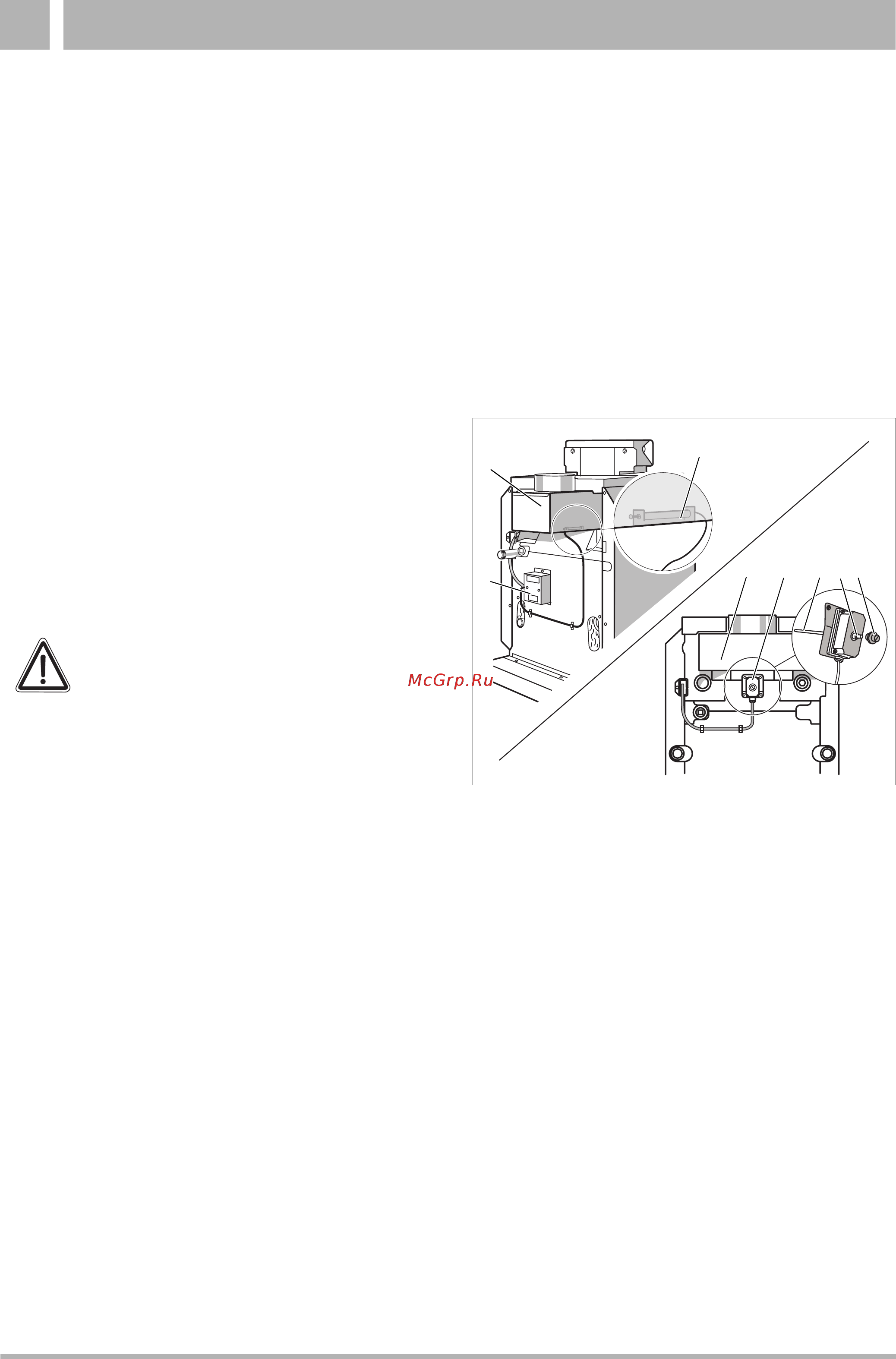

Рис. 6 Системы контроля дымовых газов
поз. 1: система контроля дымовых газов AW 50
поз. 2: система контроля дымовых газов AW 10
поз. 3: прерыватель тяги
поз. 4: разблокировочный штифт
поз. 5: защитный колпачок
поз. 6: датчик температуры дымовых газов
1
3
3
2
4
5
5
6
6
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления.
При вмешательстве в систему кон-
троля возникает угроза отравления
человека выходящими дымовыми
газами.
z Не допускается проводить никаких
ремонтных работ в системе контро-
ля дымовых газов.
z При замене запчастей пользуйтесь
только оригинальными запасными
частями.
z После замены установите датчик
температуры дымовых газов в
прежнее положение.
