Включение отопительной установки 9
49
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
z Отключить отопительную установку от
электросети.
z Снять измерительный прибор.
z Восстановить штекерное соединение
контрольного кабеля (
рис. 30, стр. 48, поз. 2).
z Установить контактный предохранитель на
контрольном кабеле.
z Вновь включить отопительную установку.
Проверка запорного клапана дымовых газов
(дополнительная комплектация)
z При запросе на покрытие тепловой нагрузки
запорный клапан дымовых газов
(рис. 31, поз. 1)
должен переходить в положение "Открыто".
Проконтролируйте это по движению рычажка
(рис. 31, поз. 2). Только когда полностью будет
достигнуто положение "Открыто", можно вклю-
чать газовую горелку.
Проверка системы контроля дымовых газов
AW
50
z Включить отопительный котел.
z Снять датчик температуры дымовых газов
(рис. 32, поз. 1) с прерывателя тяги (рис. 32,
поз. 2) .
z Перевести систему управления на ручной режим
или на режим контроля дымовых газов и на регу-
ляторе температуры котловой воды установить
максимальную температуру.
z При работающей горелке удерживать наконечник
датчика температуры
(рис. 32, поз. 1) в середине
потока дымовых газов.
Подача газа прекращается максимум на 120
секунд, и горелка выключается. Через несколько
минут горелка вновь автоматически включится,
так как остается потребность в тепле.
z Установить датчик температуры дымовых газов
(рис. 32, поз. 1) на место.
z Смонтировать переднюю стенку котла и
включить систему управления, выполняя
рекомендации прилагаемой инструкции по
эксплуатации.

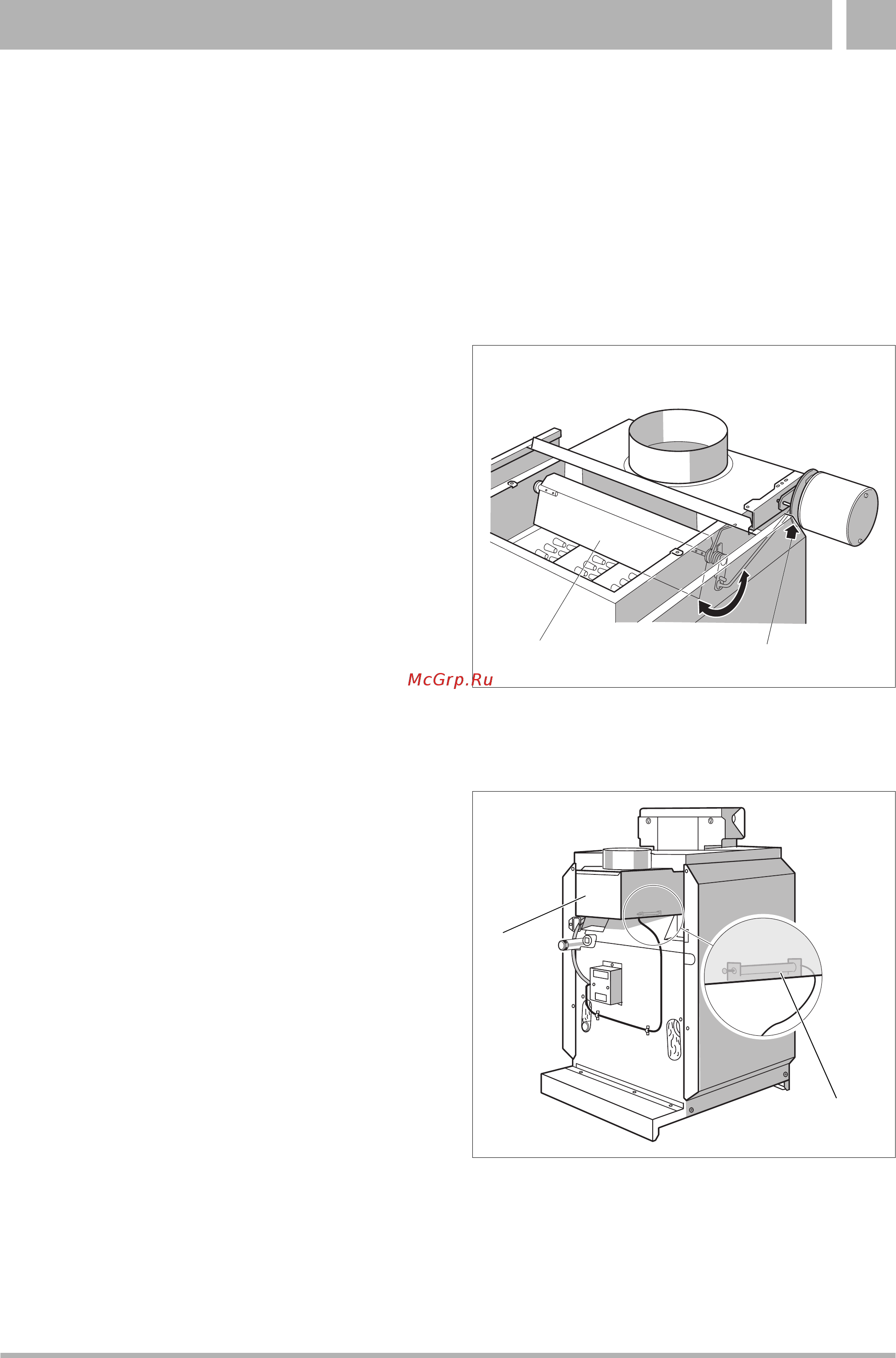

Рис. 31 Запорный клапан дымовых газов в положении
"Закрыто"
21
Рис. 32 Проверка системы контроля дымовых газов
AW
50
поз. 1: Датчик температуры дымовых газов
поз. 2: прерыватель тяги
1
2
