9.2 Пуск в эксплуатацию
После проведения нижеописанных работ нужно
заполнить протокол пуска в эксплуатацию, при-
веденный на
стр. 51.
9.2.1 Запись параметров газа
Параметры газа (индекс Воббе и рабочую тепло-
творную способность) можно узнать в компетен-
тной организации по газоснабжению.
9.2.2 Контроль плотности
Перед первым пуском в эксплуатацию нужно про-
верить внешнюю герметичность нового участка
трубопровода и сделать запись об этом в протоко-
ле пуска в эксплуатацию.
z Новый участок трубопровода вплоть до места
уплотнения на газовой арматуре проверить на
внешнюю герметичность. При этом максималь-
ное испытательное давление на входе в газовую
арматуру должно составлять 150
мбар.
Если при этом обнаружена неплотность, то надо
исследовать все соединения на наличие утечек
с
использованием пенообразующего средства.
Средство для проверки герметичности на газопро-
воде должно иметь разрешение на применение.
Не
наносить средство на электрические провода.
9.2.3 Подготовка отопительной установки к
пуску
Для пуска отопительной установки необходимо
выполнить следующее:
z Красную стрелку (рис. 21, поз. 1) манометра
отопительной установки поставить на необхо-
димое минимальное давление 1 бар.
z Проверить давление воды в отопительной уста-
новке (
см. главу 11.6 "Проверка и регулировка
давления воды в отопительной установке",
стр. 59).

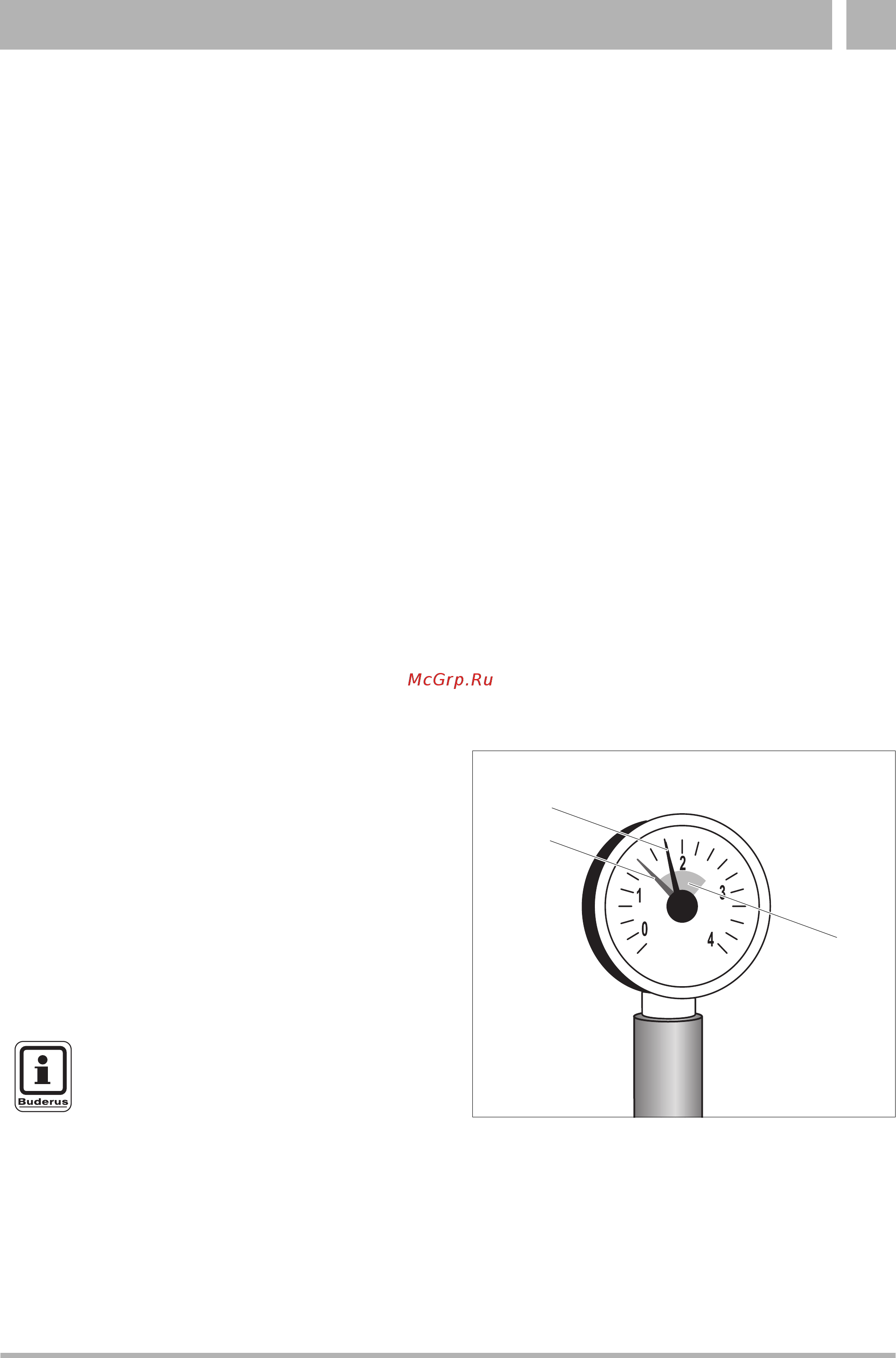

Рис. 21 Манометр для закрытых отопительных
установок
поз. 1: красная стрелка
поз. 2: стрелка манометра
поз. 3: зеленая зона
3
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Заполнять установку водой при утечках
нужно медленно.
