60
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Осмотр и техническое обслуживание отопительной установки11
z Залить в установку подпиточную воду через кран
для заполнения и слива, устанавливаемый заказ-
чиком в обратную линию отопления.
z Выпустить воздух из установки.
z Еще раз проверить давление воды.
11.7 Измерение давления на форсунках
z Открутить на два оборота измерительный
ниппель на газораспределительной гребенке
(рис. 44, поз. 1).
z Надеть шланг U-образного манометра на
измерительный ниппель.
z Снимите с U-образного манометра показания
давления на форсунке и сравните со значением в
таб. 23 - таб. 26, стр. 61.
При отклонении от заданной величины более,
чем на
+ 1 мбар нужно проинформировать
сервисную службу на заводе.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Заполнять установку водой при утечках
нужно медленно.

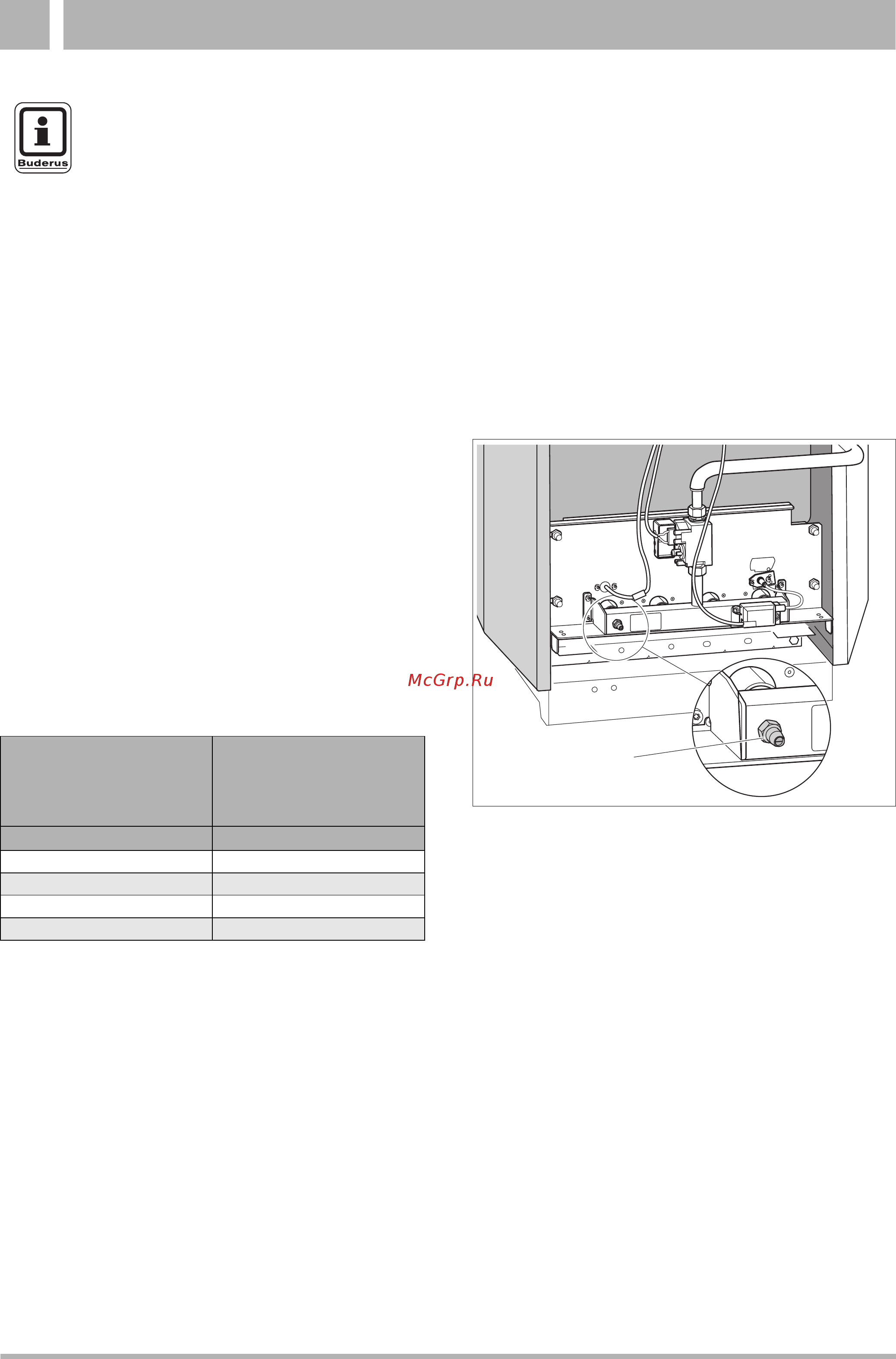

Рис. 44 Газовая горелка
1
Типоразмер котла Номинальное давление
газа на форсунках
1
Природный газ
H (G 20)
мбар
38 - 5 8,3
44 - 5 10,9
50 - 6 8,0
55 - 6 10,8
Таб. 23 Номинальное давление газа на форсунках
1 При температуре газа 15 °C и атмосферном давлении 1013
мбар
