Включение отопительной установки 9
41
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
9.2.6 Проверка оснащения приборами
Поставляемая горелка имеет заводскую настройку и
готова к эксплуатации на природном газе H
(таб. 20).
z Определить, какие форсунки основного газа
подходят для работы на имеющемся газе:
выясните в газоснабжающей организации
параметры газа и соблюдайте рекомендации в
таб. 20 и Таб. 21.
z Проверить, совпадает ли обозначение форсунок
основного газа с приведенными в таблице
21,
если требуется, то переустановить на другой вид
газа
(см. "Переустановка котла на другой вид
газа", стр. 65).
Страна Вид газа Заводские настройки
BA, BG, BR, BY, CN, CZ,
DK, EE, ES, FI, GB, GR,
HR, IE, IT, LT, LV, PL, PT,
RO, RU, SE, SI, SK, TR,
UA
Природный газ H
(G20)
При поставке настроена и готова к работе.
Регулятор давления настроен и запечатан.
Индекс Воббе для 15 °C, 1013 мбар:
установлен на 14,1 кВтч/м
3
используется от 11,4 до 15,2 кВтч/м
3
Индекс Воббе для 0 °C, 1013 мбар:
установлен на 14,9 кВтч/м
3
используется от 12,0 до 16,1 кВтч/м
3
BY, CN, CY, CZ, EE, ES,
GB, GR, HR, IE, LT, LV,
MT, PL, PT, RO, RU, SI,
SK, TR, UA
Сжиженный газ
Пропан
P (G31)
После перенастройки (см. главу 12 "Переустановка котла на другой
вид газа", стр. 65) работает на пропане.
BA, BG, BR, GR, HR Сжиженный газ B/P
(G30)
После перенастройки (см. главу 12 "Переустановка котла на другой
вид газа", стр. 65) работает на бутане, пропане и их смеси.
Таб. 20 Заводская предустановка горелки

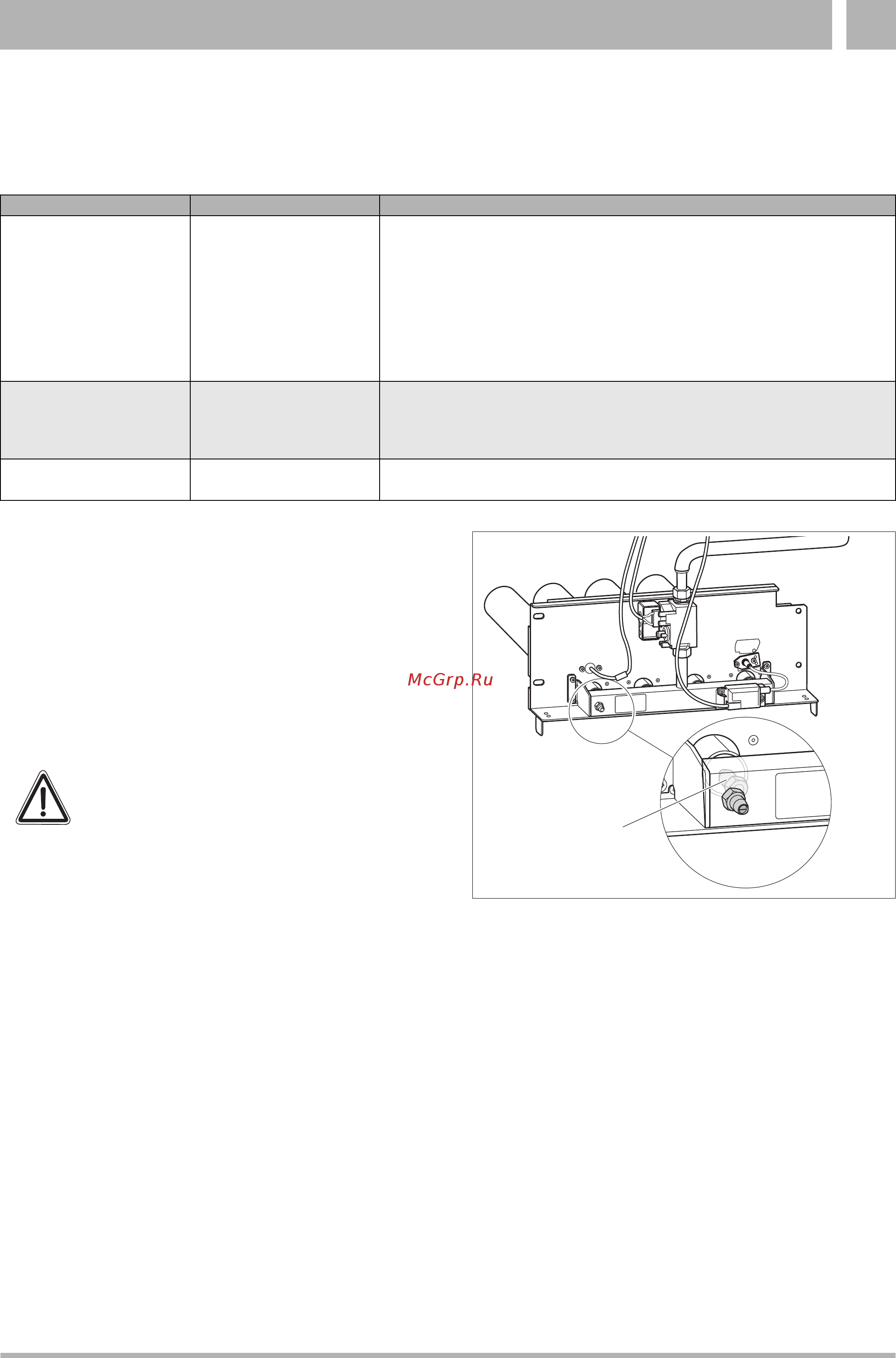

Рис. 23 Контроль форсунок основного газа
поз. 1: форсунка основного газа
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильных форсунок
основного газа.
z Проверьте, правильные ли форсун-
ки основного газа установлены.
z При необходимости перенастройте
вид газа,
см. главу 12
"Переустановка котла на другой вид
газа", стр. 65.
