Выполнение электрических подключений 8
33
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
z Электрические соединительные провода заказ-
чика и соединительный провод от системы
контроля дымовых газов провести к системе
управления снизу через кабельный ввод
(рис. 13,
поз. 1).
z Электрические подключения к штекерам системы
управления
(рис. 13, поз. 2) выполнять согласно
прилагаемой схеме (рис. 13).
z Выполнить штекерное соединение провода
горелки в соответствии с электросхемой.
z Лишние по длине капиллярные трубки и провода
уложить на изоляцию котлового блока.
Не
перегибать капиллярные трубки!
z Все провода закрепить хомутами (рис. 14):
– Вставить хомут с проводом сверху в шлицы рам-
ки
(рис. 14) ; пластинка рычага должна быть при
этом направлена вверх (рис. 14, шаг 1).
– Сдвинуть хомуты вниз (рис. 14, шаг 2).
– Нажать на хомут (рис. 14, шаг 3).
– Повернуть рычажок вверх (рис. 14, шаг 4).

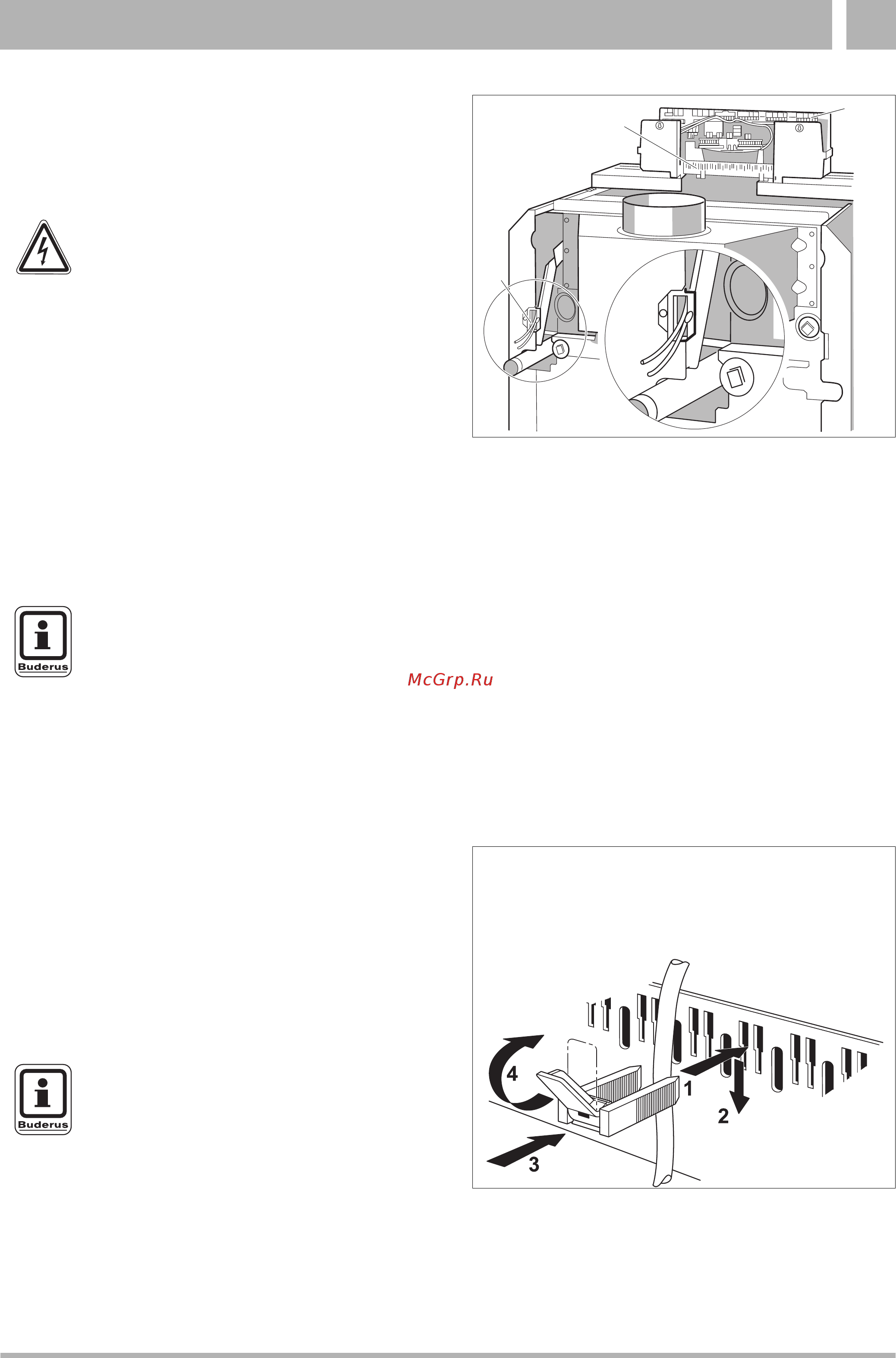

Рис. 13 Кабельный ввод и штекерные соединения
поз. 1: кабельный ввод
поз. 2: штекерные соединения
поз. 3: гнездо рамки
1
3
2
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за возможного поражения
электрическим током.
Горячие части котла могут повредить
электропроводку.
z Следите за тем, чтобы провода не
касались горячих частей котла и
прерывателя тяги.
z Укладывайте электропроводку
только по теплоизоляции котла.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Штекеры можно слегка отжимать
отверткой от штекерной планки.
Рис. 14 Крепление провода хомутом
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Аккуратно прокладывайте провода и
капиллярные трубки!
Обеспечьте надежное подключение к
сети по EN 50 165.
Соблюдайте местные предписания.
