![Buderus Logano G234 38-5 WS [50/76] Включение отопительной установки 9](/img/pdf.png)
Buderus Logano G234 38-5 WS [50/76] Включение отопительной установки 9
![Buderus Logano G234 38-5 WS [50/76] Включение отопительной установки 9](/views2/1421996/page50/bg32.png)
50
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Включение отопительной установки9
Проверка системы контроля дымовых газов
AW
10
z Включить отопительный котел.
z Перевести систему управления на ручной режим
или на режим контроля дымовых газов и на регу-
ляторе температуры котловой воды установить
максимальную температуру.
z Снять систему контроля дымовых газов (Рис. 33,
поз. 1) с прерывателя тяги.
z При работающей горелке удерживать датчик
температуры
(Рис. 33, поз. 4) в середине потока
дымовых газов.
Подача газа прекращается максимум на 120 секунд,
и горелка выключается.
z Вновь установить систему контроля дымовых
газов
(Рис. 33, поз. 1).
z Примерно через 2 минуты снять защитный
колпачок
(Рис. 33, поз. 3) и нажать на
разблокировочный штифт (Рис. 33, поз. 2).
z Вновь установить защитный колпачок.
z Смонтировать переднюю стенку котла и
включить систему управления, выполняя
рекомендации прилагаемой инструкции по
эксплуатации.
9.2.12 Установка передней стенки котла
z Подвесить переднюю стенку котла (рис. 34,
поз. 2).
z Вставить и закрутить справа и слева в боковые
стенки фиксирующие винты
(рис. 34, поз. 1).
z Закрепить прозрачный конверт с технической
документацией на видном месте на боковой
стенке котла.
9.2.13 Информирование обслуживающего
персонала и передача ему технической
документации
Познакомьте обслуживающий персонал с
отопительной установкой и эксплуатацией котла.
Передайте ему при этом техническую
документацию.

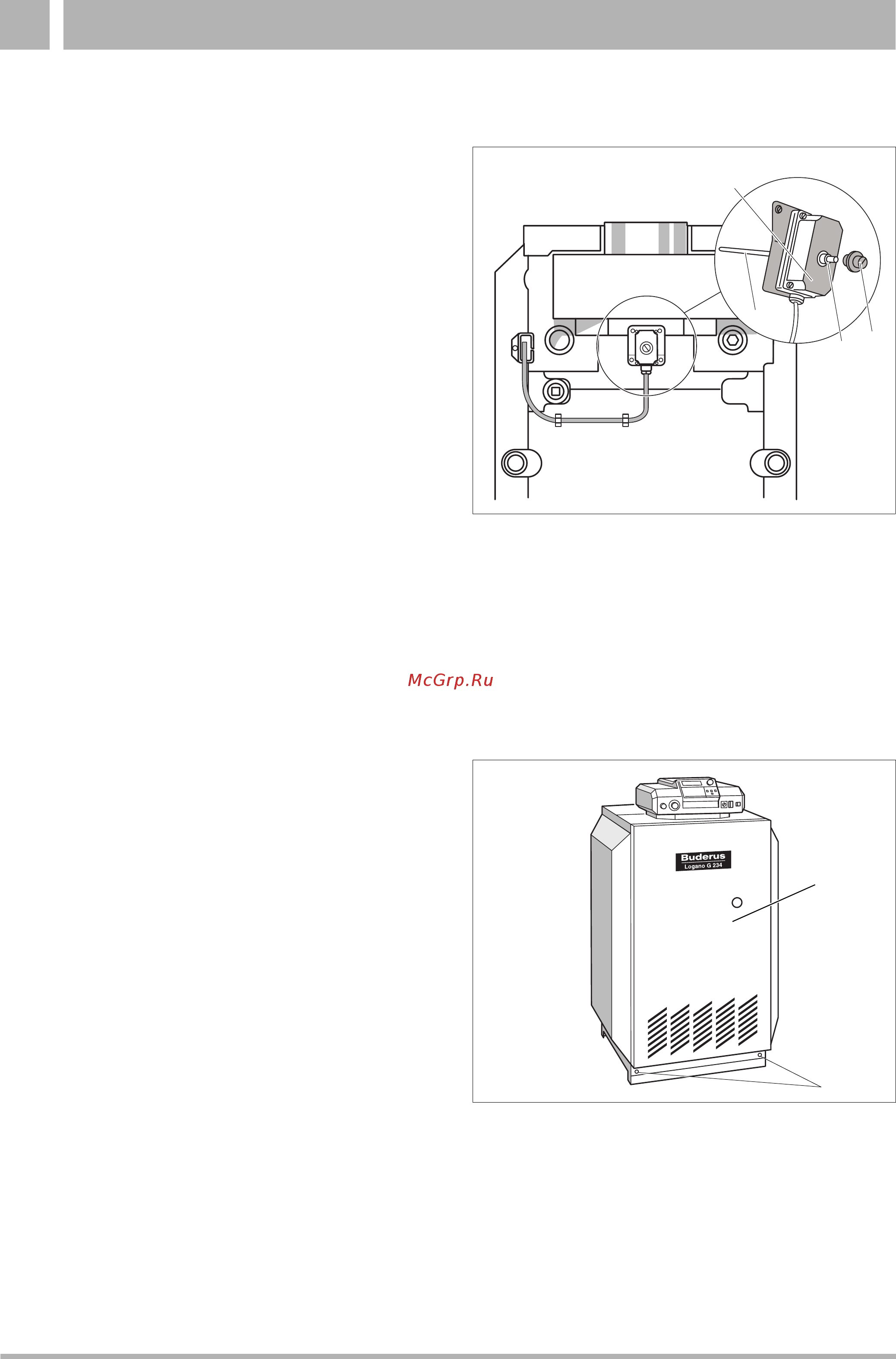

Рис. 33 Проверка системы контроля дымовых газов
AW 10
поз. 1: система контроля дымовых газов
поз. 2: разблокировочный штифт
поз. 3: защитный колпачок
поз. 4: Датчик температуры дымовых газов
1
2
3
4
Рис. 34 Logano G234 WS, полностью смонтированный
1
2
