Включение отопительной установки9
9.2.10 Проведение замеров
Для проведения приведенных далее измерений
нужно на присоединительном участке системы
дымовых газов сделать отверстие для замеров
(рис. 28, поз. 1). Расстояние от прерывателя тяги
должно быть равно двум диаметрам дымовой трубы
(AA).
Если присоединительный участок непосредственно
за прерывателем тяги соединен с отводом, то точку
замера нужно расположить перед этим изгибом.
z Точку замера на присоединительном участке
(рис. 28, поз. 1) разместить на стороне,
отвернутой от котла. Для этого просверлить
отверстие диаметром 8
мм.
z В точке замера на присоединительном участке
измерить:
Напор
Рекомендуемый диапазон от 3 Па (0,03 мбар) до
5
Па (0,05 мбар).

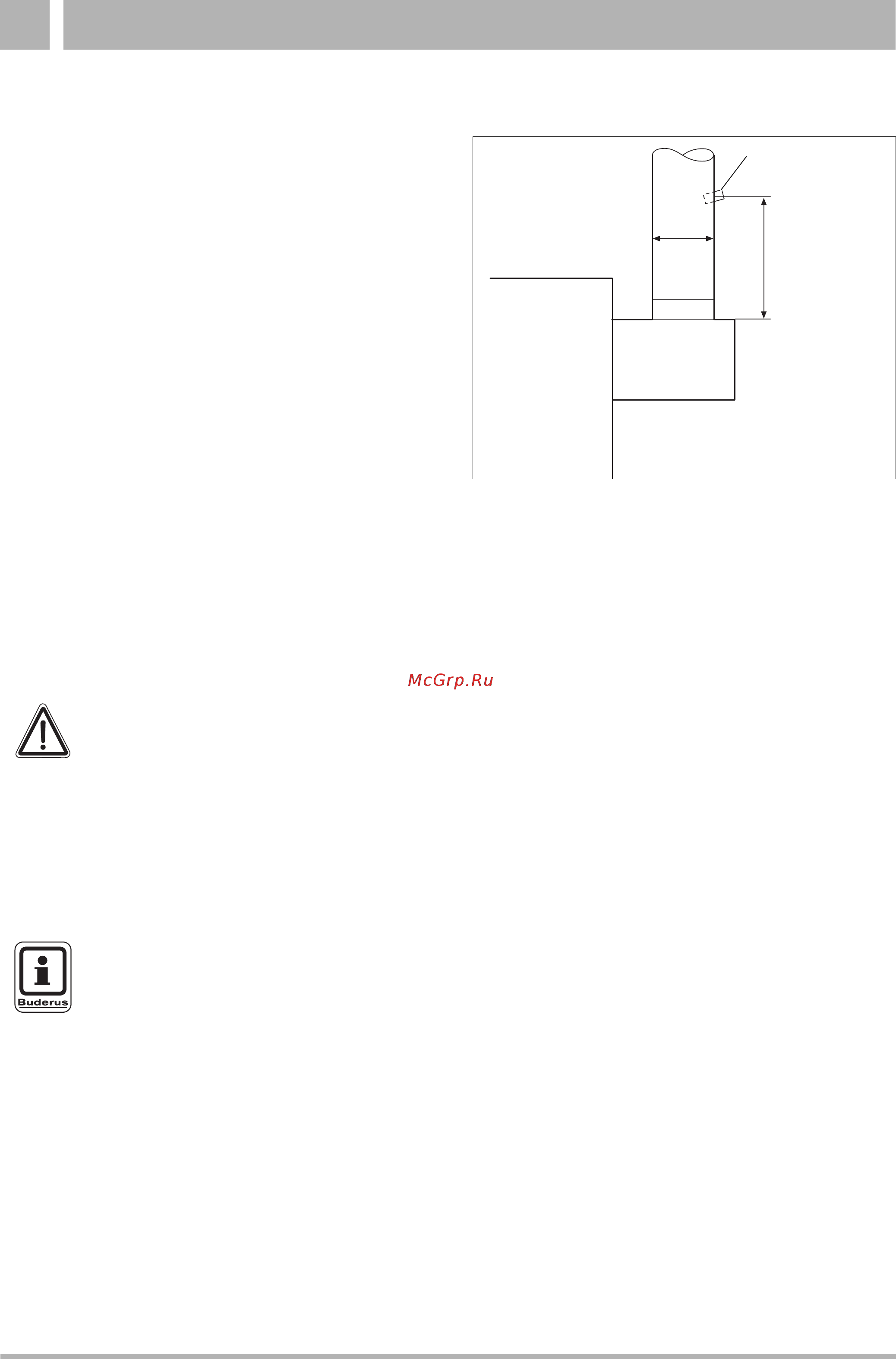

Рис. 28 Проведение замеров
поз. 1: точка замера на присоединительном участке
ø AA
ø AA
2 x
1
L =
– напор
– потери тепла с дымовыми газами
– содержание окиси углерода
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления выходящими
дымовыми газами
z Учтите, что отопительный котел мож-
но эксплуатировать только с дымовой
трубой или системой отвода дымо-
вых газов, которые обеспечивают
необходимый напор в рабочем
режиме (см.
таб. 4, стр. 7).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Слишком высокое значение напора
приводит к потерям тепла и, как след-
ствие, к финансовым издержкам. Кроме
того, из-за этого при определении по-
терь с дымовыми газами может быть
допущена ошибка измерения. При
напоре свыше 10
Па (0,1 мбар) реко-
мендуется устанавливать регулятор
дополнительного воздуха.
