Buderus Logano G234 38-5 WS [48/76] Включение отопительной установки 9
![Buderus Logano G234 38-5 WS [48/76] Включение отопительной установки 9](/views2/1421996/page48/bg30.png)
48
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Включение отопительной установки9
Проверка ионизационного контроля пламени
1. Провести имитацию неисправности, для чего:
z Обесточить отопительную установку, выключив,
например,
аварийный выключатель системы
отопления перед котельной.
z Удалить контактный предохранитель (рис. 29,
поз. 2) на контрольном кабеле (рис. 29, поз. 1)
и вынуть штекер.
z Вновь запустить отопительную установку, для
чего, в нашем примере,
включить аварийный
выключатель системы управления.
Примерно через 12 секунд откроется электромаг-
нитный клапан (будет слышен тихий щелчок).
Примерно через 10 секунд горелка должна пере-
ключиться на неисправность, это значит,
что
загорается сигнальная лампочка на кнопке
подавления помех.
2. Измерить ток ионизации:
z Обесточить отопительную установку, выключив,
например,
аварийный выключатель системы
отопления перед котельной.
z Удалить контактный предохранитель (рис. 29,
поз. 2) на контрольном кабеле (рис. 29, поз. 1)
и вынуть штекер.
z Измерительный прибор (рис. 30, поз. 1)
последовательно соединить с контактами
снятого штекерного соединения контрольного
кабеля
(рис. 30, поз. 2).
z Выбрать на измерительном приборе (рис. 30,
поз. 1) диапазон постоянного тока в мA.
z Вновь включить отопительную установку и
измерить ток ионизации. Записать измеренное
значение в протокол пуска в эксплуатацию
(
стр. 51).

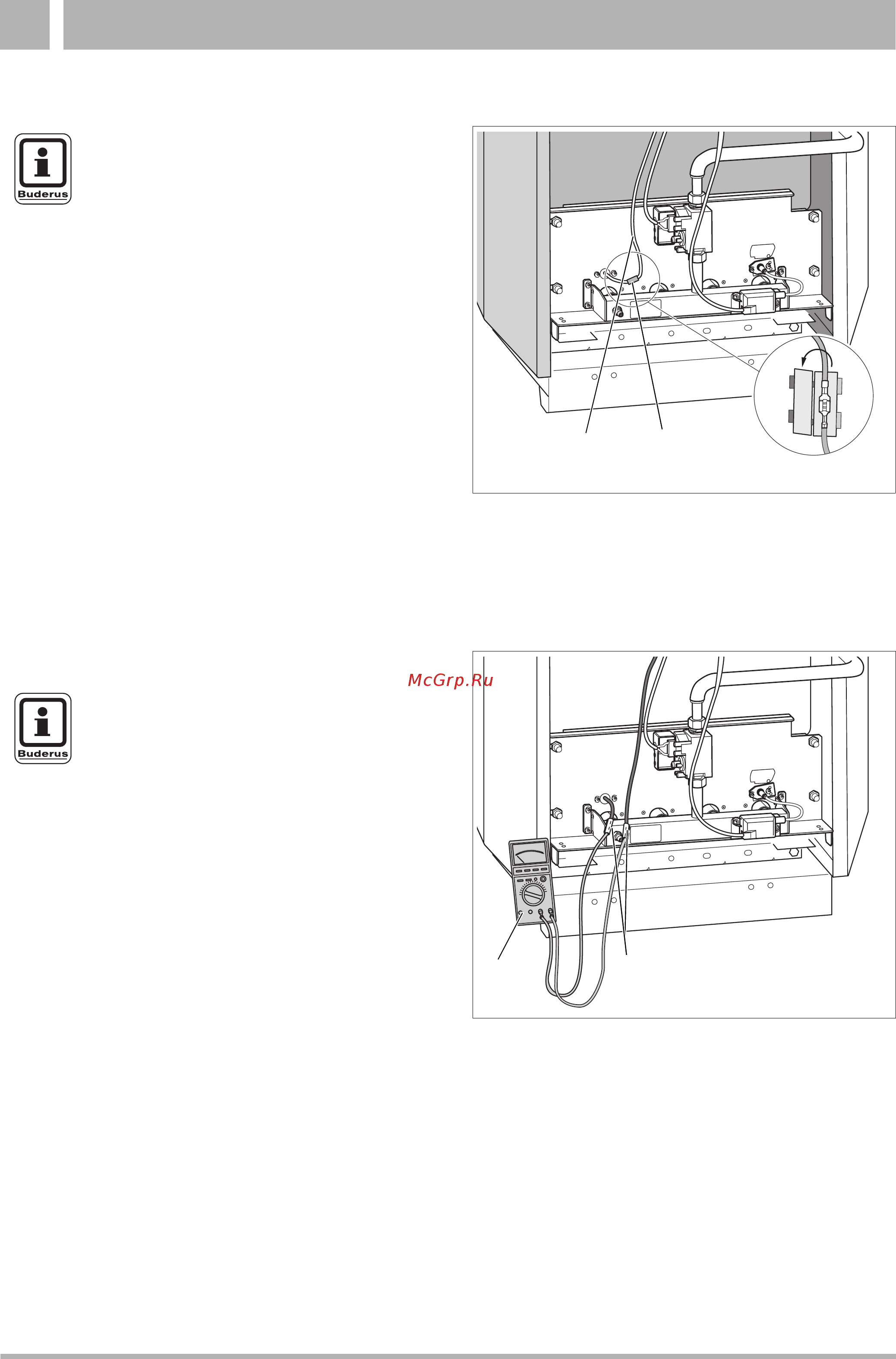

Рис. 29 Удаление контактного предохранителя
поз. 1: контрольный кабель
поз. 2: контактный предохранитель
2
1
Мы рекомендуем устанавливать ком-
плект ионизационного кабеля фирмы
Будерус.
Рис. 30 Измерение тока ионизации
поз. 1: измерительный прибор
поз. 2: штекерное соединение контрольного кабеля с
контактным предохранителем
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Мы рекомендуем устанавливать
комплект ионизационного кабеля
фирмы Будерус.
