Осмотр и техническое обслуживание отопительной установки 11
55
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
z Снять заднюю крышку котла (рис. 9, стр. 30).
z Снять крышку для чистки коллектора дымовых
газов
(рис. 39, поз. 2).
z Накрыть пленкой систему управления.
z Прочистить газоотводящие каналы щеткой для
чистки
(рис. 39, поз. 1).
z Почистить топочную камеру и изоляцию пола.
z Вновь установить крышку для чистки и накрыть
теплоизоляцией.
z Установить нижнюю крышку котла (рис. 9,
стр. 30).
11.3.2 Влажная чистка котла
Для влажной чистки используйте подходящее
чистящее средство (для удаления отложений сажи
или накипи).
z Хорошо проветрить помещение установки котла.
z Включить отопительную установку
z Разогреть котел до температуры котловой воды,
примерно до 50
°C.
z Закрыть газовый запорный кран.
z Отключить отопительную установку от
электросети.
z Демонтировать переднюю крышку котла, см.
главу 8.1 "Демонтаж передней стенки котла",
стр. 30.
z Демонтировать горелку, см. главу 11.3.1 "Чистка
котла щетками", стр. 54.
z Снять заднюю крышку котла (рис. 9, стр. 30).
z Удалить крышку для чистки с коллектора
дымовых газов (
рис. 39, поз. 2).

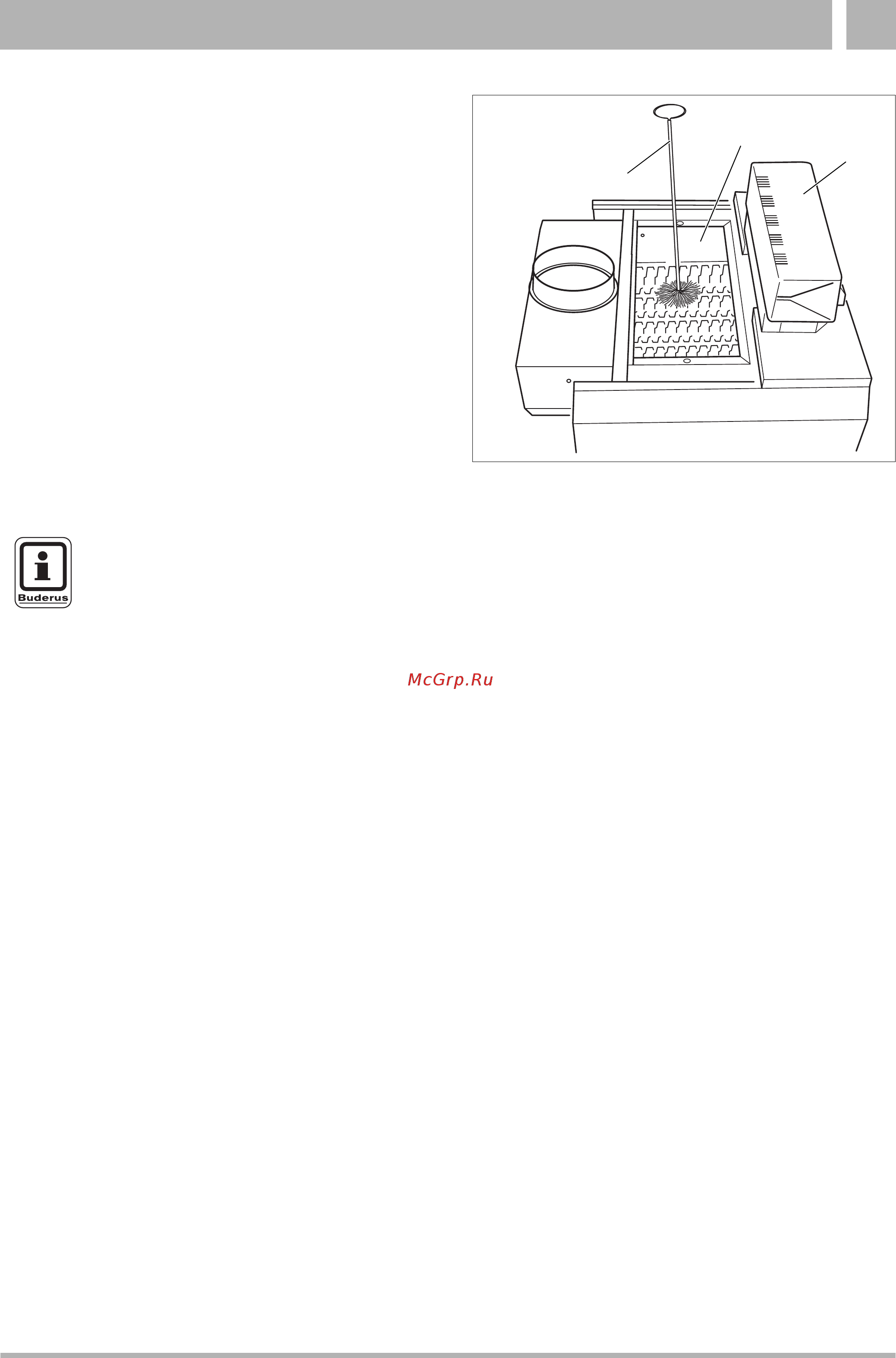

Рис. 39 Чистка газоотводящих каналов
поз. 1: щетка для чистки
поз. 2: коллектор дымовых газов без крышки для
чистки
поз. 3: система управления
3
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z При влажной (химической) чистке
соблюдайте указания инструкций по
использованию чистящих средств и
приборов.
В зависимости от обстоятельств
порядок проведения влажной уборки
может отличаться от описанного
далее.
