Устранение неисправностей горелки13
13 Устранение неисправностей горелки
При возникновении неисправности горелки загора-
ется сигнальная лампочка на кнопке подавления
помех
(рис. 51, поз. 1), расположенной на отопи-
тельном котле.
Вы можете нажать кнопку подавления помех на го-
релке через отверстие
(рис. 51, поз. 1) на передней
стенке котла (рис. 51, поз. 2). Для этого не нужно
демонтировать переднюю стенку.
z Нажать кнопку подавления помех горелки
(рис. 51, поз. 1).
Если горелка не включается после трех попыток, см.
главу 14 "Устранение неисправностей", стр. 71.

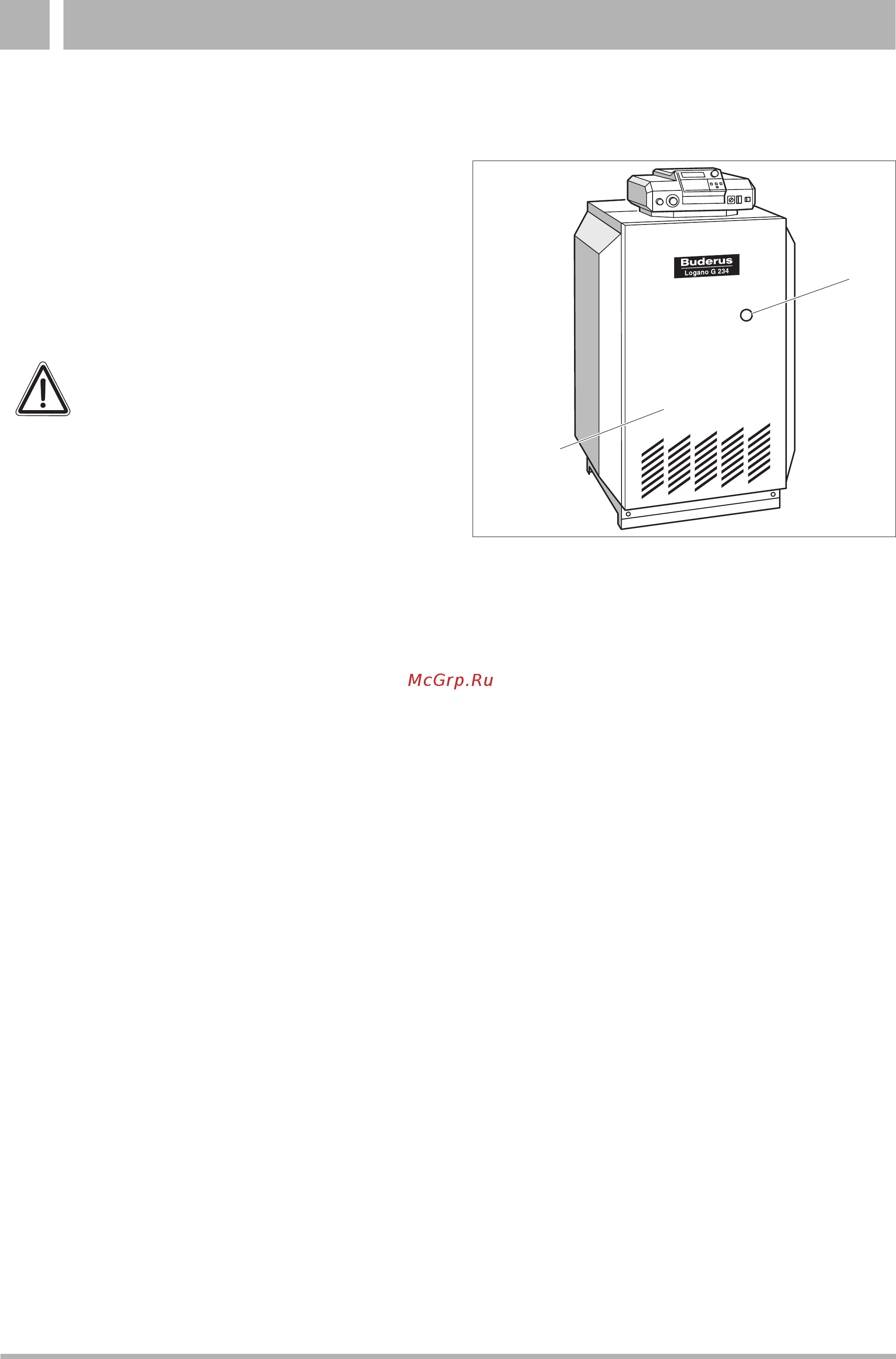

Рис. 51 Устранение неисправностей горелки
поз. 1: отверстие с кнопкой подавления помех и
сигнальной лампочкой
поз. 2: передняя стенка котла
1
2
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие замерзания установки.
При отрицательной температуре отопи-
тельная установка может замерзнуть,
если не включена система управления.
z Защитите отопительную установку
от замораживания.
z При выключенной системе управле-
ния нужно слить воду из отопитель-
ного котла, бака-водонагревателя,
трубопроводов системы отопления,
а также, насколько это возможно,
из
труб системы ГВС.
