Осмотр и техническое обслуживание отопительной установки 11
59
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
11.6 Проверка и регулировка давления воды в отопительной установке
Подробная информация об условиях и требованиях
к качеству воды приведена в
главе 1 "Условия
эксплуатации отопительного котла" в таб. 9, стр. 9.
В закрытых установках стрелка манометра (рис. 43,
поз. 2) должна находиться в зеленой зоне (рис. 43,
поз. 3).
Красная стрелка манометра (рис. 43, поз. 1) должна
быть установлена на требуемое давление.
z Проверьте давление воды в отопительной
установке.
Если стрелка манометра (рис. 43, поз. 2) не доходит
до зеленой зоны (рис. 43, поз. 3), то давление воды
слишком низкое. В этом случае долейте воду в
отопительную установку.

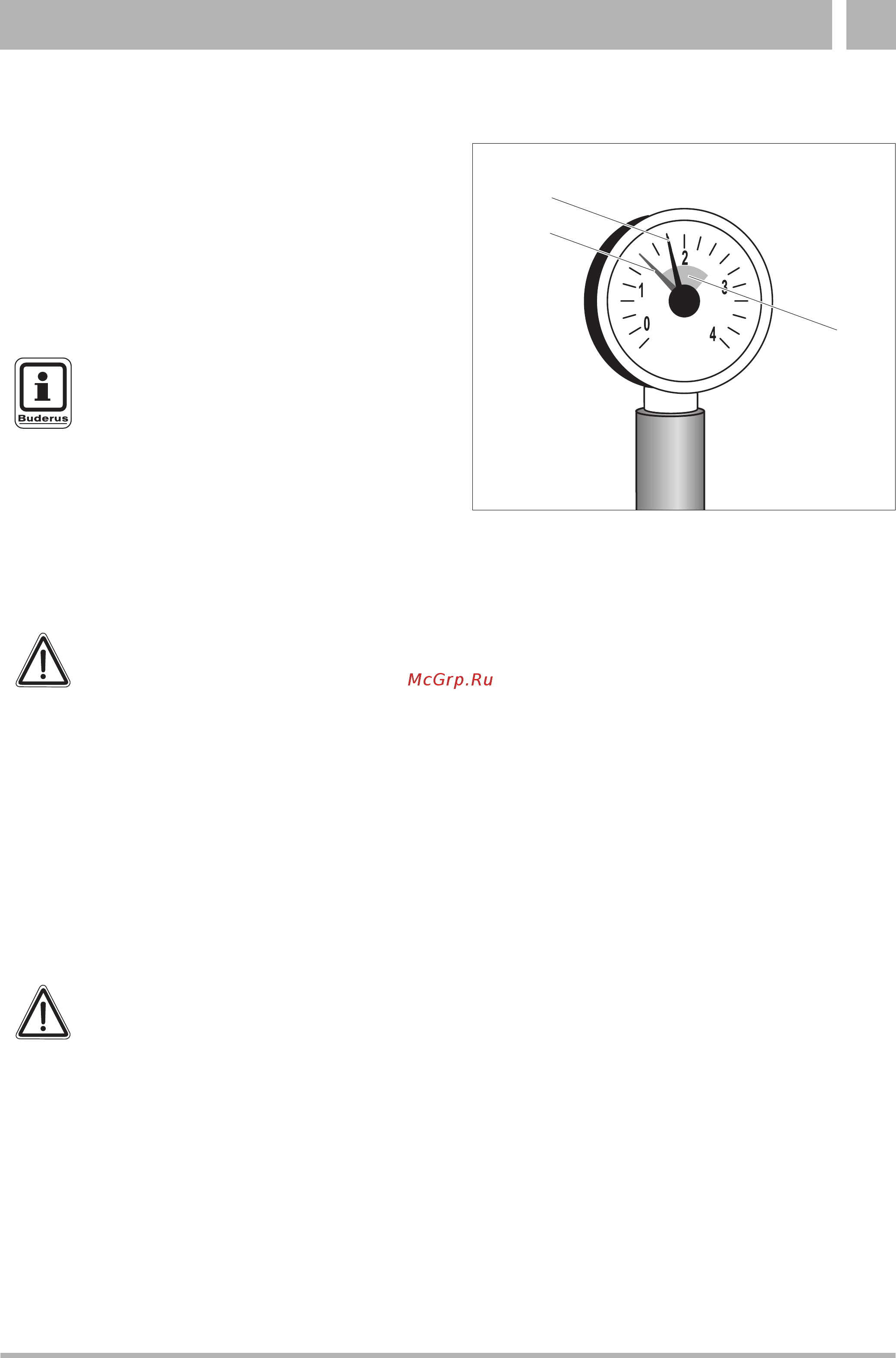

Рис. 43 Манометр для закрытых отопительных
установок
поз. 1: красная стрелка
поз. 2: стрелка манометра
поз. 3: зеленая зона
3
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Установите рабочее давление
минимум 1 бар.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за частого добавления воды.
При частом добавлении подпиточной
воды отопительная установка может
выйти из строя в результате коррозии
и
образования накипи.
z Проследите за тем, чтобы из
установки был выпущен воздух.
z Проверьте отопительную систему на
герметичность, а также проверьте
работоспособность расширительно-
го бака.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за температурных напряжений.
z Заполняйте отопительную установку
только в холодном состоянии
(температура подающей линии не
должна превышать 40 °C).
