Выполнение электрических подключений8
Только для системы управления Logamatic 4000:
Вставить оба нижних крюка (рис. 15, поз. 4)
справа и слева на задней стенке (рис. 15, поз. 6)
шлицом в верхнюю кромку гнезда рамки (рис. 15,
поз. 2).
Слегка нажать верхние эластичные крюки
(рис. 15, поз. 3) внутрь (по стрелке) и вставить
заднюю стенку (рис. 15, поз. 6) так, чтобы оба
крюка защелкнулись.
Только для системы управления Logamatic 2000:
z Наклонив панель индикации, установить ее в
нужное положение.

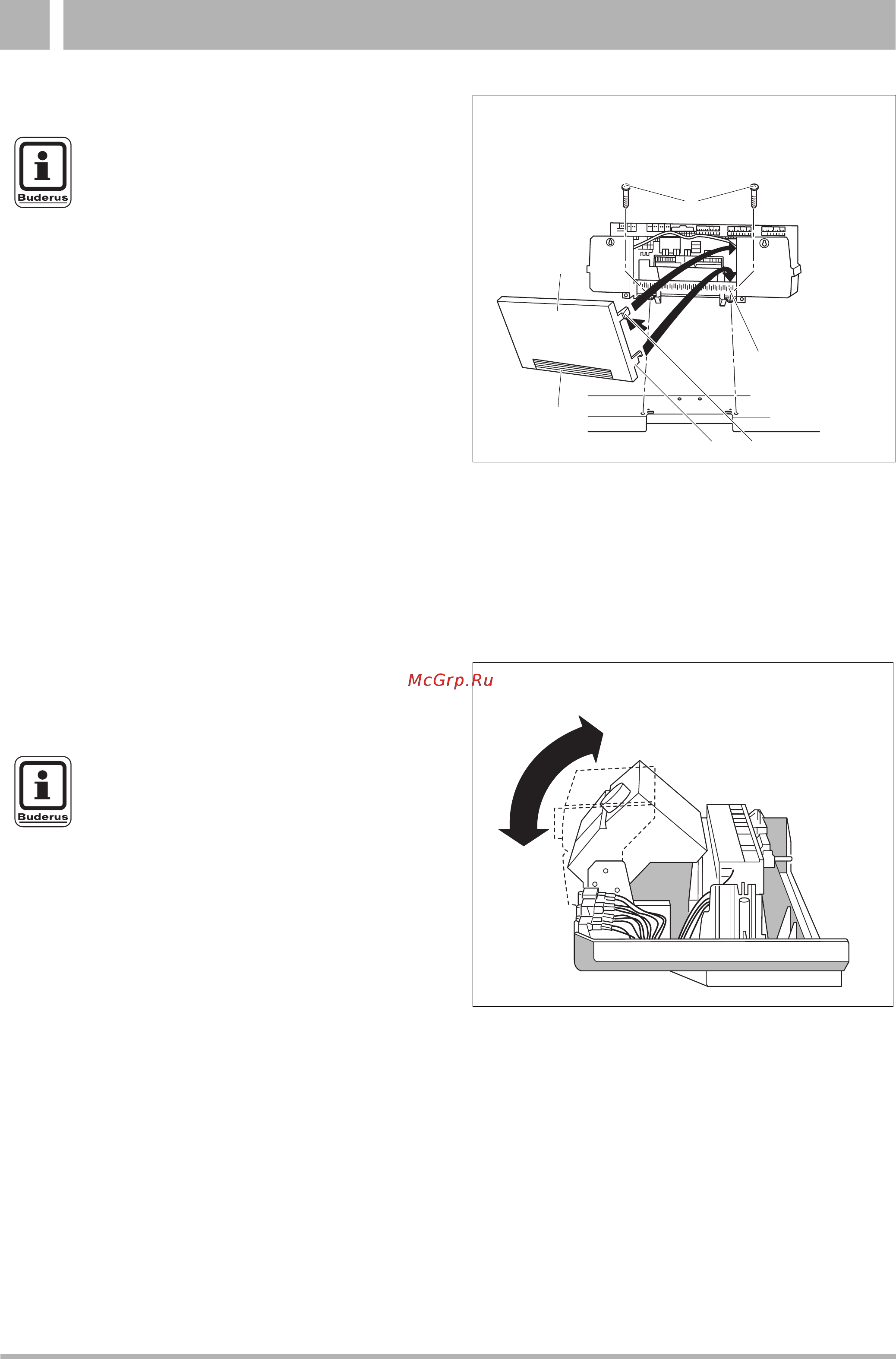

Рис. 15 Крепление системы управления Logamatic 4000
поз. 1: винты
поз. 2: гнездо рамки
поз. 3: вставные крюки
поз. 4: крюки
поз. 5: заглушка
поз. 6: задняя крышка
6
2
1
5
4
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Система управления Logamatic 4000:
При необходимости можно выломать
или вырезать заглушку
(рис. 15, поз. 5)
на задней стенке (рис. 15, поз. 6).
Рис. 16 Наклон панели индикации
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При комбинации с баком типа L мы
рекомендуем устанавливать панель
индикации прямо, без наклона
(рис. 16).
