56
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Осмотр и техническое обслуживание отопительной установки11
z При большом образовании затвердевших отло-
жениий сажи прочистить газоотводящие каналы
щетками,
см. главу 11.3.1 "Чистка котла
щетками", стр. 54.
z Накрыть систему управления пленкой (рис. 40,
поз. 1). Не допускать попадания аэрозольного
тумана в систему управления.
z Положить тряпку на изоляцию пола для впиты-
вания стекающего вниз средства для чистки.
z Сверху распылить равномерно чистящее
средство в газоотводящих каналах
(рис. 40).
z Чистящее средство оставить действовать
согласно инструкции по его изготовлению.
z Вынуть тряпку.
z Снять пленку с системы управления.
z Вновь закрепить винтами крышку для чистки.
z Установить горелку.
z Для просушки включить котел и дать поработать
до достижения максимальной температуры
котловой воды (ручной режим работы).
z Выключить котел и дать ему остыть.
z После высыхания поверхностей нагрева вновь
прочистить газоотводящие каналы. Для этого
полностью выполните все шаги из
главе 11.3.1
"Чистка котла щетками" (стр. 54).
z Хорошо проветрить помещение установки котла.

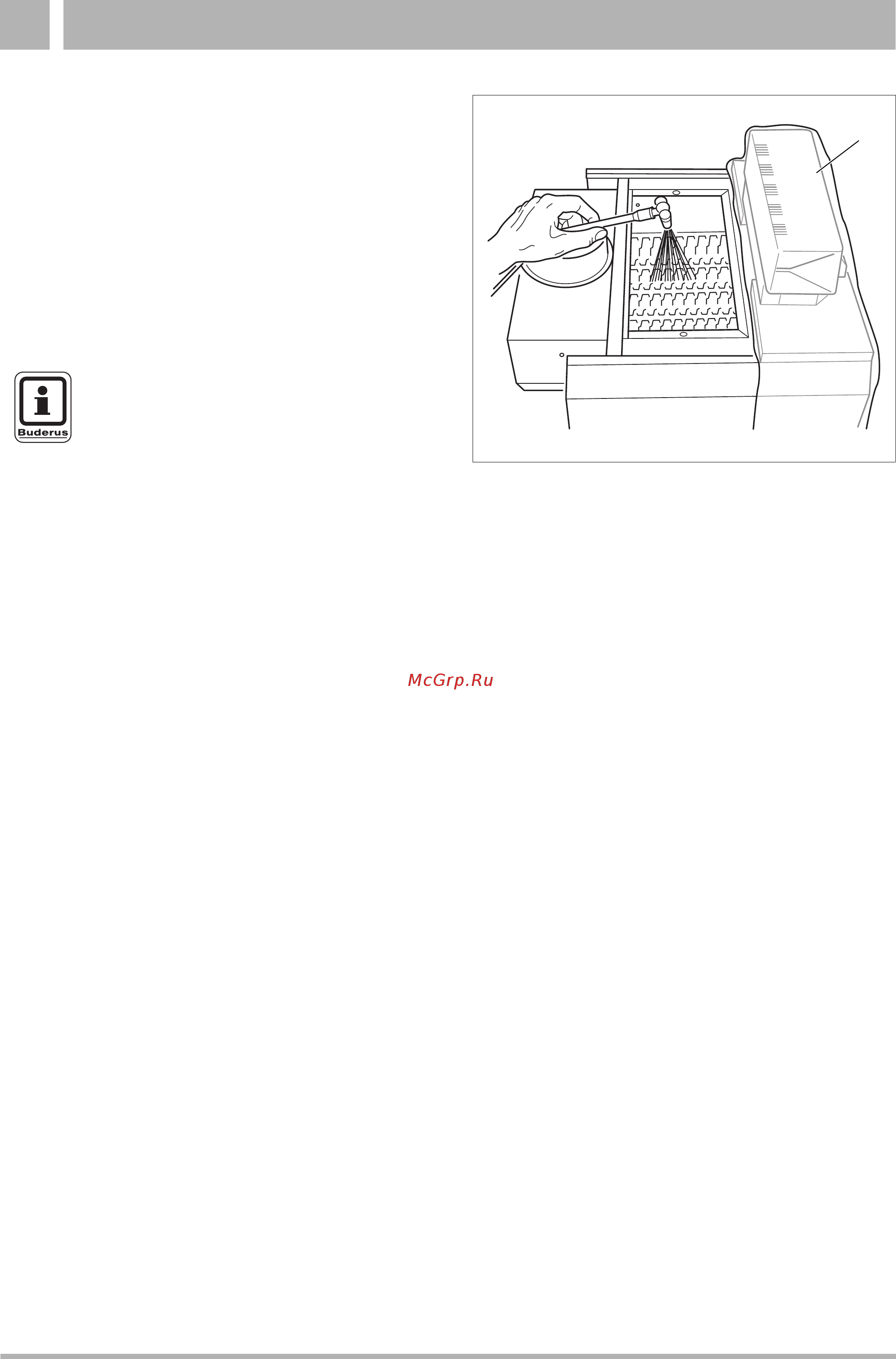

Рис. 40 Влажная чистка котла
поз. 1: пленка для укрывания системы управления
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Распылять средство для чистки только
в газоотводящих каналах.
