Переустановка котла на другой вид газа12
12.1 Переустановка на другой вид газа
Установка / переустановка прибора контроля
давления газа
При работе на сжиженном газе нужно установить
прибор контроля давления, входящий в комплект
перенастройки.
При работе на природном газе может быть установ-
лен прибор контроля давления газа (дополнитель-
ная комплектация).
z Обесточить отопительную установку, для этого
перевести пусковой выключатель в положение
"0" (Выкл).
z Закрыть газовый запорный кран.
z Демонтировать переднюю крышку котла (см.
главу 8.1 "Демонтаж передней стенки котла",
стр. 30).
z Установить прибор контроля давления газа
(рис. 45, поз. 2) на газопровод непосредствен-
но на патрубок для подключения газа (рис. 45,
поз. 1) на отопительном котле вместе с регули-
ровочным диском (рис. 45, поз. 3) так, чтобы он
смотрел вверх или наружу (используя переход-
ник).
z Провести соединительный провод рядом с газо-
проводом через заднюю стенку котла и внутри
вдоль правой боковой стенки к системе управ-
ления.
z Выполнить электрические подключения в соот-
ветствии с электросхемой.
z Проверить и при необходимости откорректи-
ровать настройку прибора контроля давления
газа:
z Для корректировки настройки нужно открыть
крышку
(рис. 46, поз. 2) прибора контроля
давления газа.
z Выставить регулировочный диск (рис. 46, поз. 3)
по настроечной маркировке (рис. 46, поз. 1).
z Установить крышку.

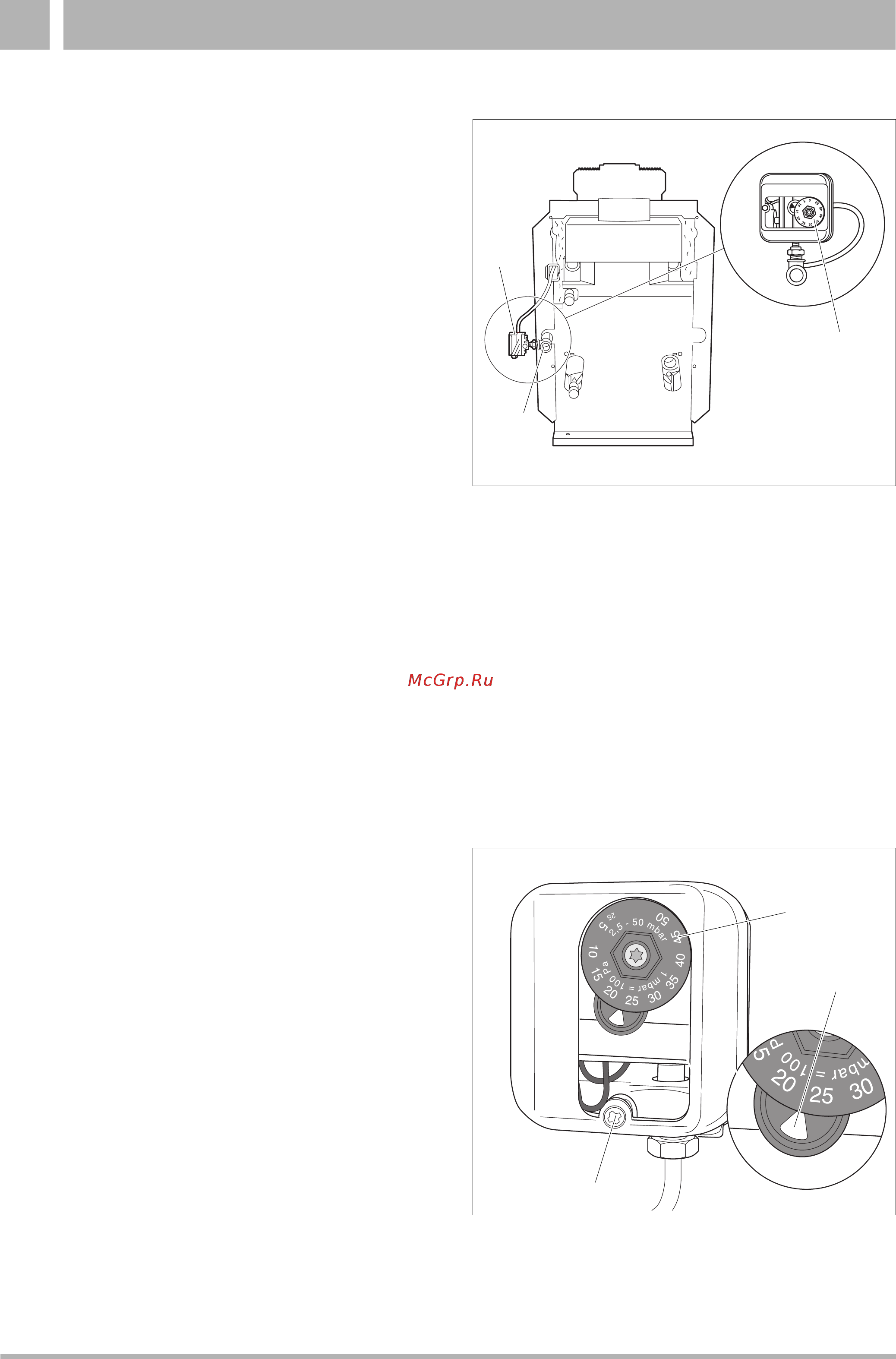

Рис. 45 Установка прибора контроля давления газа
поз. 1: подключение газа к отопительному котлу
поз. 2: прибор контроля давления газа (нужен только
при сжиженном газе; может быть развернут на
90°)
поз. 3: регулировочный диск
2
1
3
Рис. 46 Прибор контроля давления газа
поз. 1: настроечная метка
поз. 2: винт верхней крышки
поз. 3: регулировочный диск
3
2
1
Природный газ: 8 мбар
Сжиженный газ B/P: 28 мбар
Сжиженный газ пропан P: 23 мбар
